TP-6803--FR 1/15 27Section 1 Installation
tp6803
1. Bornier du groupe électrogène. Voir l’emplacement dans les plans cotés à la Section 2. Voir les raccordements du bornier sur
l’autocollant apposé sur le groupe électrogène.
2. Fils de démarrage du moteur 3 et 4. Voir les sections de câble dans le manuel du commutateur de transfert.
Groupe électrogène
ATS
(avec contacts
de démarrage
du moteur)
A
B
COM
PWR
3
4
1
2

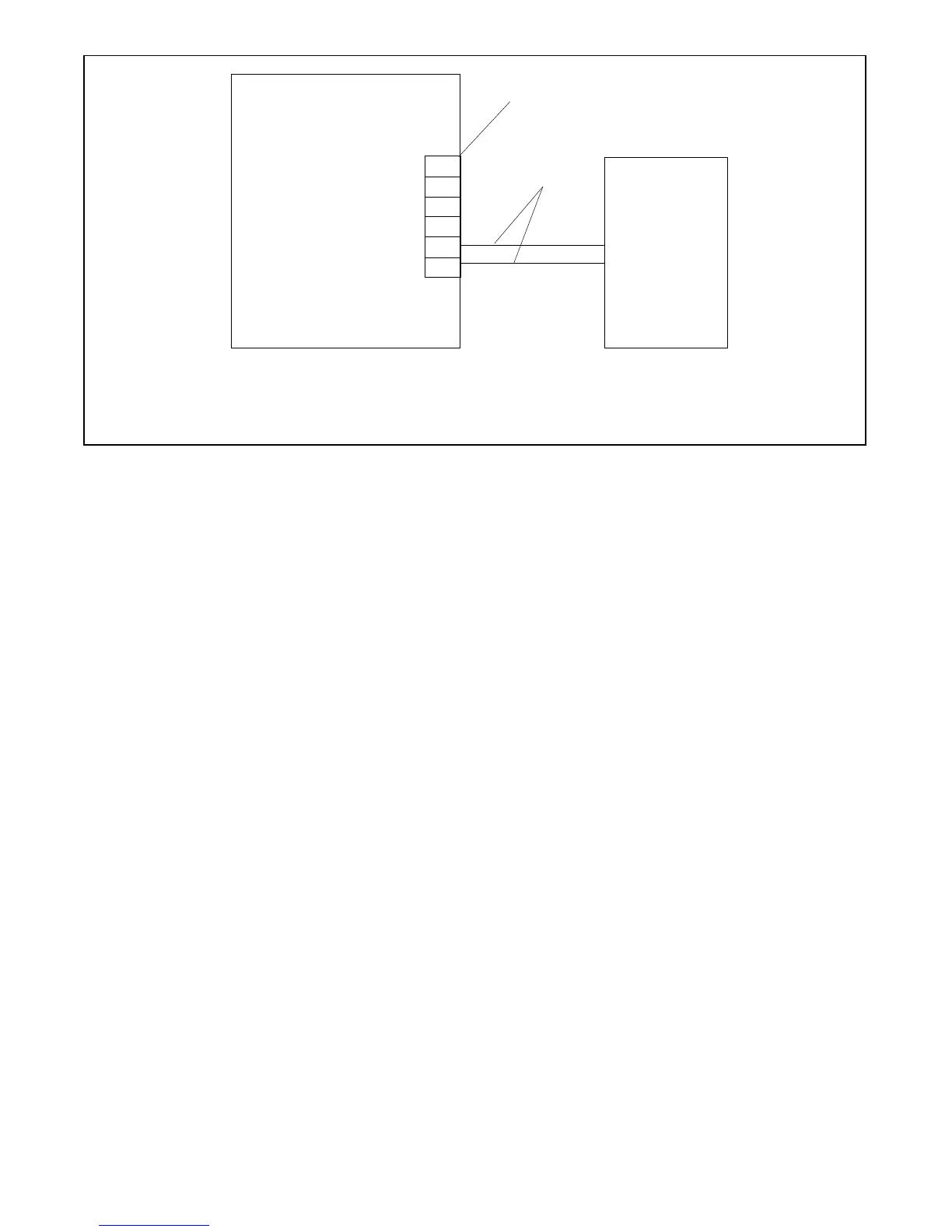

Figure 1 -22 Raccordements de démarrage du moteur avec les commutateurs de transfert autres que le modèle RXT
1.10.2 Caractéristiques du câble de
communication
Raccordements RBUS A et B
Pour les raccordements de communication RBUS A et B
au commutateur de transfert modèle RXT, au PIM en
option et/ou au LCM ou au nécessaire de délestage, utiliser
du câble de communication blindé à paires torsadées
20 AWG. Le câble Belden no 9402 (deux paires), Belden
no 8762 (une paire) ou équivalent est conseillé.
Pour les installations extérieures, y compris celles avec
conduit et/ou câbles enfouis, utiliser du câble d e
communication blindé à paires torsadées 20 AWG pour
l’extérieur Belden no 1075A ou équivalent.
Raccordements PWR et COM
Pour les raccordements de PWR (alimentation) et COM, le
calibre de câble et la longueur maximale des câbles
dépend du nombre de modules raccordés. Voir
Figure 1-23.
D Pour les câbles de courte longueur figurant dans les
deux premières lignes de la Figure 1-23, utiliser une
paire du câble de communication à deux paires pour le
raccordement de A et B et utiliser la deuxième paire pour
PWR et COM.
D Pour les plus grandes longueurs de câble indiquées
dans les deux dernières lignes de la Figure 1-23, utiliser
du câble 12 ou 14 AWG pour PWR et COM et du câble
de communication 20 AWG spécifié ci--dessus pour A et
B uniquement. Dans ce cas, du câble de communication
à une paire tel que Belden no 8762 peut être utilisé pour
les raccordements de A et B.
