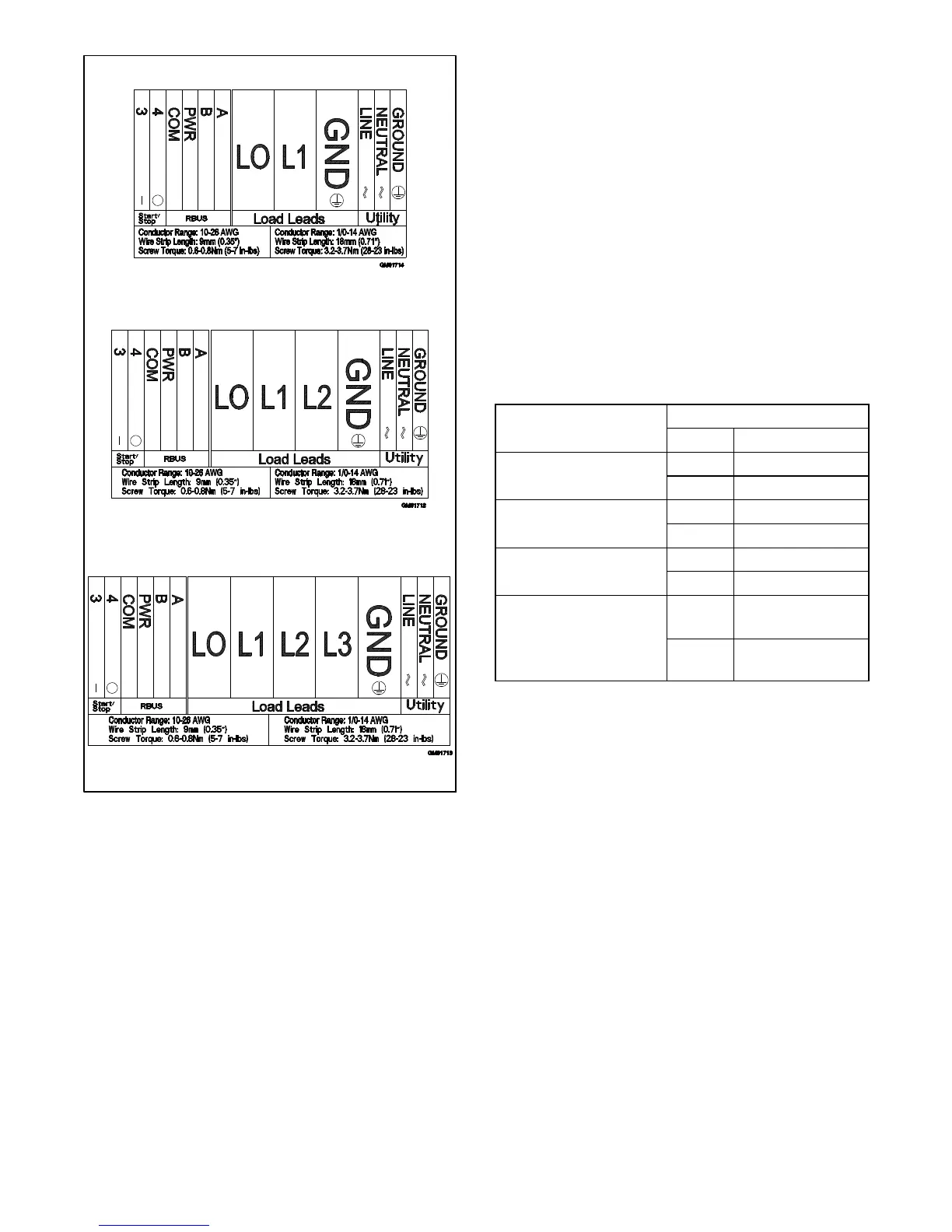

TP-6803--ES 1/1526 Sección 1 Instalación
1 fase, disyuntor monopolar
1 fase, disyuntor bipolar
3 fases
Figura 1-19 Calcomanías de conexión del bloque de
terminales
1.9.4 Suministro de energía de CA
El instalador debe conectar la alimentación de CA para el
cargador de la batería (el cual está integrado al controlador
RDC2) y los accesorios opcionales que se muestran en la
Figura 1-20. La fuente de energía debe cumplir los códigos
locales y estatales. La alimentación al cargador de la batería y
los accesorios debe estar respaldada por el generador de
forma que haya alimentación disponible en todo momento.
Asegúrese de desconectar la energía en el panel de
distribución antes de hacer las conexiones. Conecte los
conductores de energía a los puntos de conexión de energía
de CA etiquetados LINE (Línea), NEUTRAL (Neutro) y
GROUND (Tierra) en el bloque terminal de conexión de
campo. Conecte el circuito al lado de carga del disyuntor de
transferencia de forma que esté respaldado por el generador.
Consulte la Figura 1-18 y los diagramas de cableado en la
Sección 2 para obtener información detallada sobre la
conexión.
Equipos
Requisitos de energía, máx.
Vatios Voltios a 50/60 Hz
Cargador de batería
(estándar)
50 100 a 250 V CA
50 200 a 250 V CA
Calentador del carburador
(opcional)
37
100 a 250 V CA
37
200 a 250 V CA
Calentador de la batería
(opcional)
50
100 a 250 V CA
50
200 a 250 V CA
Calentador del regulador
de combustible (opcional;
disponible para
20RESA/RESAL
solamente)
60 100 a 250 V CA
100 200 a 250 V CA
Figura 1-20 Requisitos de energía
