TP-6803-ZH 1/15 23章节 1 安装
有关接线板的详细信息，请参阅图 1-18。有关连接和
电缆尺寸，请参见图 1-19所示的接线板贴纸。另请参
阅章节 2 中的线路图。
将 AC 导线穿过挠性导管。确保导线和导管不会影响发
电机组的运行或妨碍维修区域。将低电压通信导线穿过
单独的导管。
程序
1. 为导管附件钻孔。有关推荐的电气入口位置，请
参阅图 1-16 和附录 B。将电缆穿过开口。
2. 将导线从切换开关应急电源接线片连接至发电机
组接线板上的 L1、 L2 和 L3 连接，适用于单相或
三相应用。请参阅图 1-18 和图 1-19。
3. 将中性点 (L0) 和接地 (GND) 导线从 ATS
和主面板连接至接线板上相应的连接点。请参阅
章节 1.9.1，接地。
4. 将 AC 电源线连接至标有 LINE (线路)、NEUTRAL
(中性点) 和 GROUND (接地) 的接线板连接。将电
路连接至切换开关的负荷端。有关 AC 电源要求的
更多信息，请参阅章节 1.9.4。
备注
：必须与 AC 电源连接，以保持对发动机起动
蓄电池充电。
5. 有关可选切换开关、可编程接口模块 (PIM) 和/或
负荷控制模块 (LCM) 或负荷切断套件的连接，请
参阅章节 1.10.1。
6. 如果发电机组将配合 OnCuer Plus 发电机管理系统
使用，请在发电机组与客户的路由器或调制解调
器之间连接 5E 类网络电缆。
备注
：OnCue Plus Wireless 套件能实现发电机控
制器与客户的无线路由器之间的连接，而无
需在发电机与客户的路由器或调制解调器之
间连接网络电缆。如果使用 OnCue Plus
Wireless，请按照套件随附的说明安装无线
套件，并继续执行步骤7。
a. 将网络电缆和其他低电压信号配线（例如，连
接至切换开关的 RBUS 通信导线或发动机起动
导线）穿过与 AC 负荷导线独立的导管。如果
网络电缆的长度超过 100 米 (328 ft.)，请使
用中继器或交换机。
b. 请使用 RJ45 内联耦合器将以太网电缆与客户
接线盒中的电缆相连。请参阅图 1-18。
OnCue Plus 套件随附了内联耦合器。
7. 与接线板的连接完成后，装回盖板。
1. 低电压 RBUS 与 RXT、 ATS、 PIM、 LCM
或负荷切断套件和/或 APM 的通信。
2. 发动机起动与非 RXT 型切换开关的连接，如果使用。
3. 通信电缆护套的接地。
4. 用于可选 OnCue Plus 连接的以太网电缆。
5. AC 负荷连接。
6. 蓄电池充电和配件所需的 AC 电源连接。
7. 连接贴纸；请参阅图 1-19。
GM84094
5
2
6
3
4
备注：单相型的接线柱数量不同于三相型。
请参阅图 1-19。
7
1

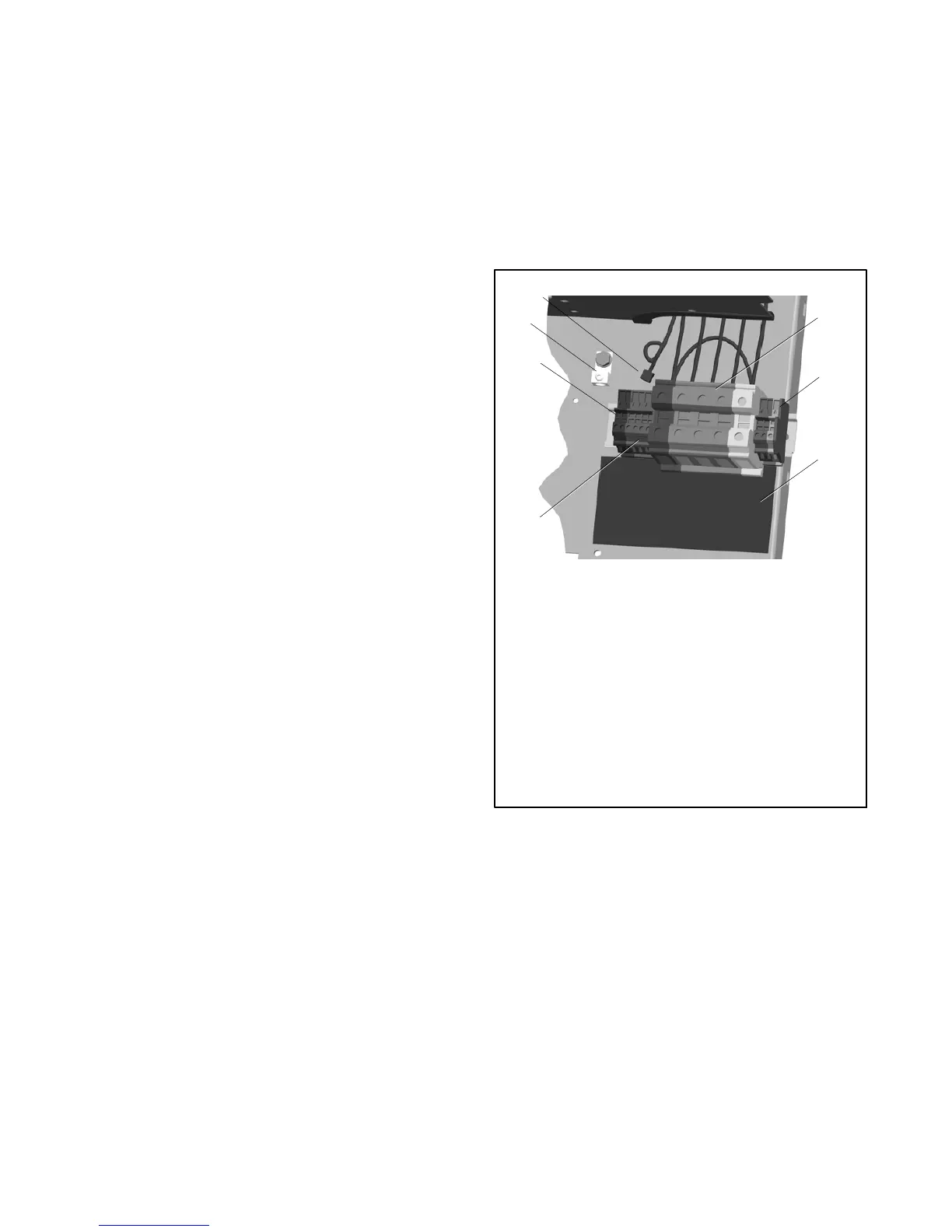

图 1-18 现场连接接线板
