3.3.9.2 Utilisation recommandée
La fonction STO sert uniquement à arrêter un entraînement en toute sécurité fonctionnelle.
Pour ce faire, le câblage des circuits de sécurité doit respecter les exigences de sécurité des
normes EN 60204, EN 12100, EN 62061 et EN 13849. En cas de commande automatique de
la fonction STO, la sortie de la commande doit faire l’objet d’une surveillance d’anomalie.
3.3.9.3 Utilisation interdite
Il est interdit d'utiliser le verrou de redémarrage STO si le variateur doit être arrêté pour les rai-
sons suivantes :
Opérations de nettoyage, de maintenance et de réparation, longues périodes d'inactivité.
Dans ces cas, le système entier doit être déconnecté de l'alimentation et sécurisé (inter-
rupteur principal).
Situations Coupure d’Urgence. Dans une situation Coupure d’Urgence, le contacteur prin-
cipal est arrêté (avec le bouton Coupure d’Urgence).
3.3.9.4 Les données caractéristiques de sûreté
Caractéristiques relatives à la technique de sécurité
Les sous-systèmes (SERVOSTAR 300) sont totalement décrits pour des techniques de
sûreté avec les données caractéristiques :
Dispositif Mode EN 13849-1 EN 62061 PFH [1/h] T
M
[années] SFF[%]
STO-Enable monocanal PL d, Cat. 3 SIL CL 2 0 20 100
Brochage
Pin Signal Caractéristiques
1,2 +24 +24 V DC tension d'auxiliaire,
20V..30V, 33mA – 40mA (Ieff), 100mA (Is)
3,4 DGND GND pour 24 V DC
5 STO-ENABLE STO Enable (Safe Torque Off)

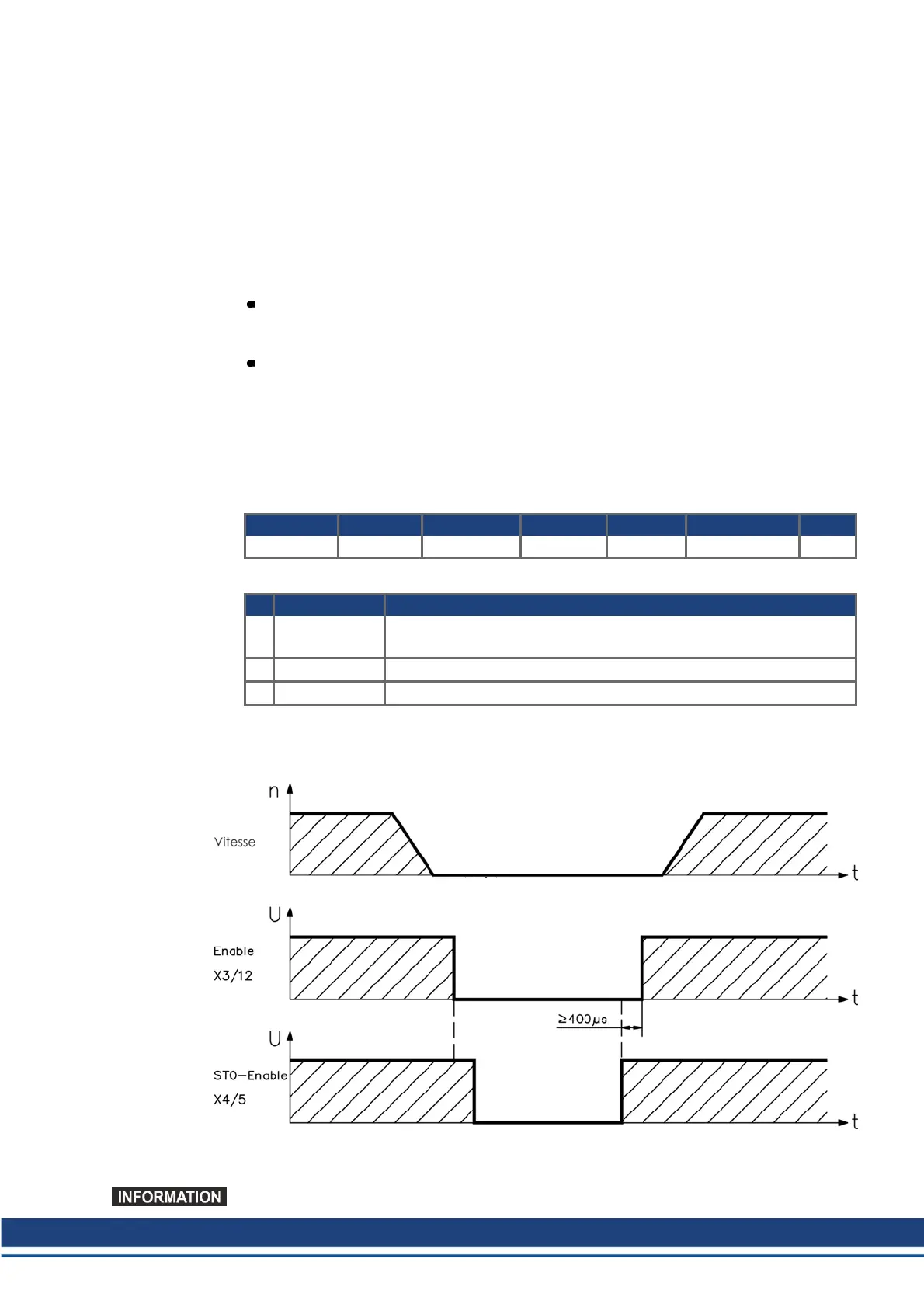

Schéma de la fonction
Le schéma montre comment la fonction STO doit être utilisée afin de garantir un arrêt en
toute sécurité de l’entraînement et un fonctionnement sans problème du variateur.
3.4 Installation mécanique
Aperçu dimensions voir et la position de montage dans l'armoire voir (➜ # 144).
S300 Safety Guide | 3 Français
Kollmorgen | wiki-kollmorgen.eu | December 2015 75
