3.6.3.4 Connexion
Raccordez le câble de transmission à une interface série de votre PC et à l’interface série
X6 du variateur. En option, il est possible d’utiliser un convertisseur série/USB.
Branchez l’alimentation 24 V de votre variateur.
Attendez environ 30 secondes, jusqu’à ce que l’écran de la face avant du variateur affiche
les types de courant (par ex. pour 3 A). Si l’alimentation en puissance est éga-
lement branchée, un P (par ex. pour Puissance, 3 A) s’affiche.
Si un code d’erreur ( ), un avertissement ( ) ou une remarque (./_ /
E/S)s’affichent, vous trouverez une description correspondante (➜ # 148). Lors de codes
d’erreur : éliminez le problème.

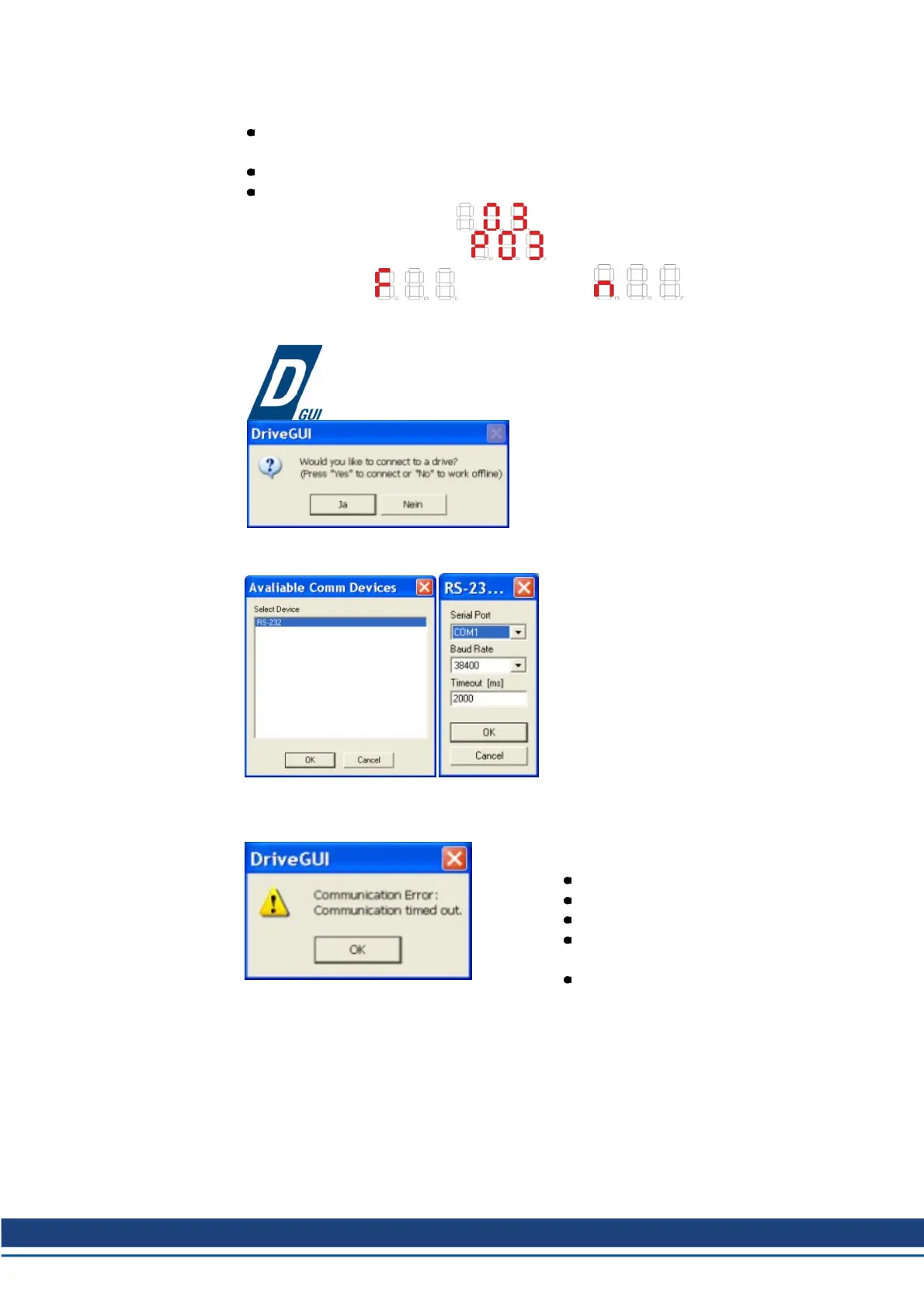

Pour démarrer le logiciel DRIVEGUI.EXE, cli-
quez sur l’icône située sur votre bureau Win-
dows.
DRIVEGUI.EXE permet de travailler en ligne et hors ligne. Nous travaillons en ligne.
Lors du premier établissement de la com-
munication, vous serez invité à définir les para-
mètres de communication.
Sélectionnez le système de communication et
l’interface à laquelle est raccordée le varia-
teur, puis cliquez sur OK.
Le logiciel essaye alors d’établir une connexion vers le variateur. Si aucune connexion n’est
établie, le message d’erreur suivant s’affiche.
Les causes les plus courantes sont:
mauvaise interface sélectionnée
mauvaise prise du variateur utilisée
interface utilisée par un autre logiciel
alimentation de tension auxiliaire 24 V
éteinte
câble de transmission défectueux ou mal
confectionné
Après confirmation du message d’erreur, le logiciel passe en mode hors ligne. Ceci exige la
sélection manuelle du variateur. Interrompez la sélection en fermant la fenêtre de sélection.
Identifiez et corrigez l’erreur empêchant la communication. Redémarrez le logiciel en mode
en ligne.
