KTR ROTEX GS - Page 26

KTR Kupplungstechnik
GmbH
D-48407 Rheine
ROTEX
®
GS
Operating/mounting instructions
KTR-N
Sheet:
Edition:
45510 EN
26of36
15
Please note protection
mark ISO 16016.
Drawn: 15.10.12 Pz Replaced for: KTR-N valid from 08.02.12
Verified: 29.10.12 Pz Replaced by:
4
Assembly
4.9
Displacements
–
Alignment of the
Couplings
Angular displacements Radial displacements Axial displacements
∆K
w
[mm] = L
1max
- L
1min
L
max
= L + ∆K
a

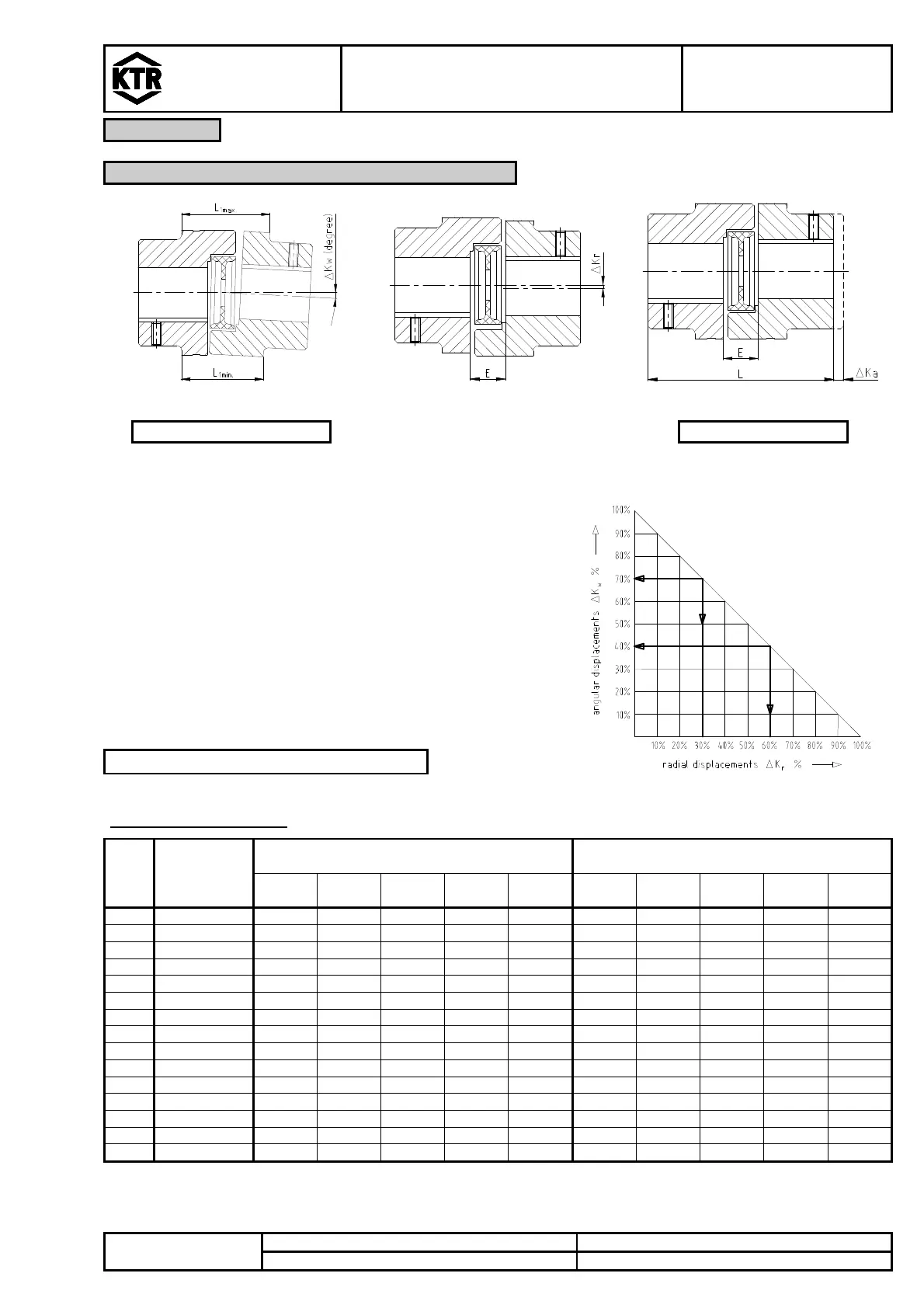

Illustration 25: displacements
Examples of the combinations of
displacements shown in picture 26:
Example 1:
∆K
r
= 30%
∆K
w
= 70%
Example 2:
∆K
r
= 60%
∆K
w
= 40%
Illustration 26:
combination of
displacements
∆K
total
= ∆K
r
+ ∆K
w
≤ 100 %
Table13: Displacements
Size
max. axial
displacement
∆Ka [mm]
max. radial displacement
∆Kr [mm]
max. angular displacement
∆Kw [degrees]
80
ShA-GS
92
ShA-GS
95/98
ShA-GS
64
ShD-GS
72
ShD-GS
80
ShA-GS
92
ShA-GS
95/98
ShA-GS
64
ShD-GS
72
ShD-GS
5 +0,4 / -0,2 0,12 0,06 0,04 - - 1,1 1,0 0,9 - -
7 +0,6 / -0,3 0,15 0,10 0,06 0,04 - 1,1 1,0 0,9 0,8 -
9 +0,8 / -0,4 0,19 0,13 0,08 0,05 - 1,1 1,0 0,9 0,8 -
12 +0,9 / -0,4 0,20 0,14 0,08 0,05 - 1,1 1,0 0,9 0,8 -
14 +1,0 / -0,5 0,21 0,15 0,09 0,06 - 1,1 1,0 0,9 0,8 -
19 +1,2 / -0,5 0,15 0,10 0,06 0,04 - 1,1 1,0 0,9 0,8 -
24 +1,4 / -0,5 - 0,14 0,10 0,07 0,04 - 1,0 0,9 0,8 0,7
28 +1,5 / -0,7 - 0,15 0,11 0,08 0,05 - 1,0 0,9 0,8 0,7
38 +1,8 / -0,7 - 0,17 0,12 0,09 0,06 - 1,0 0,9 0,8 0,7
42 +2,0 / -1,0 - 0,19 0,14 0,10 0,07 - 1,0 0,9 0,8 0,7
48 +2,1 / -1,0 - 0,23 0,16 0,11 0,08 - 1,0 0,9 0,8 0,7
55 +2,2 / -1,0 - 0,24 0,17 0,12 0,09 - 1,0 0,9 0,8 0,7
65 +2,6 / -1,0 - - 0,18 0,13 0,10 - - 0,9 0,8 0,7
75 +3,0 / -1,5 - - 0,21 0,15 - - - 0,9 0,8 -
90 +3,4 / -1,5 - - 0,23 0,17 - - - 0,9 0,8 -
