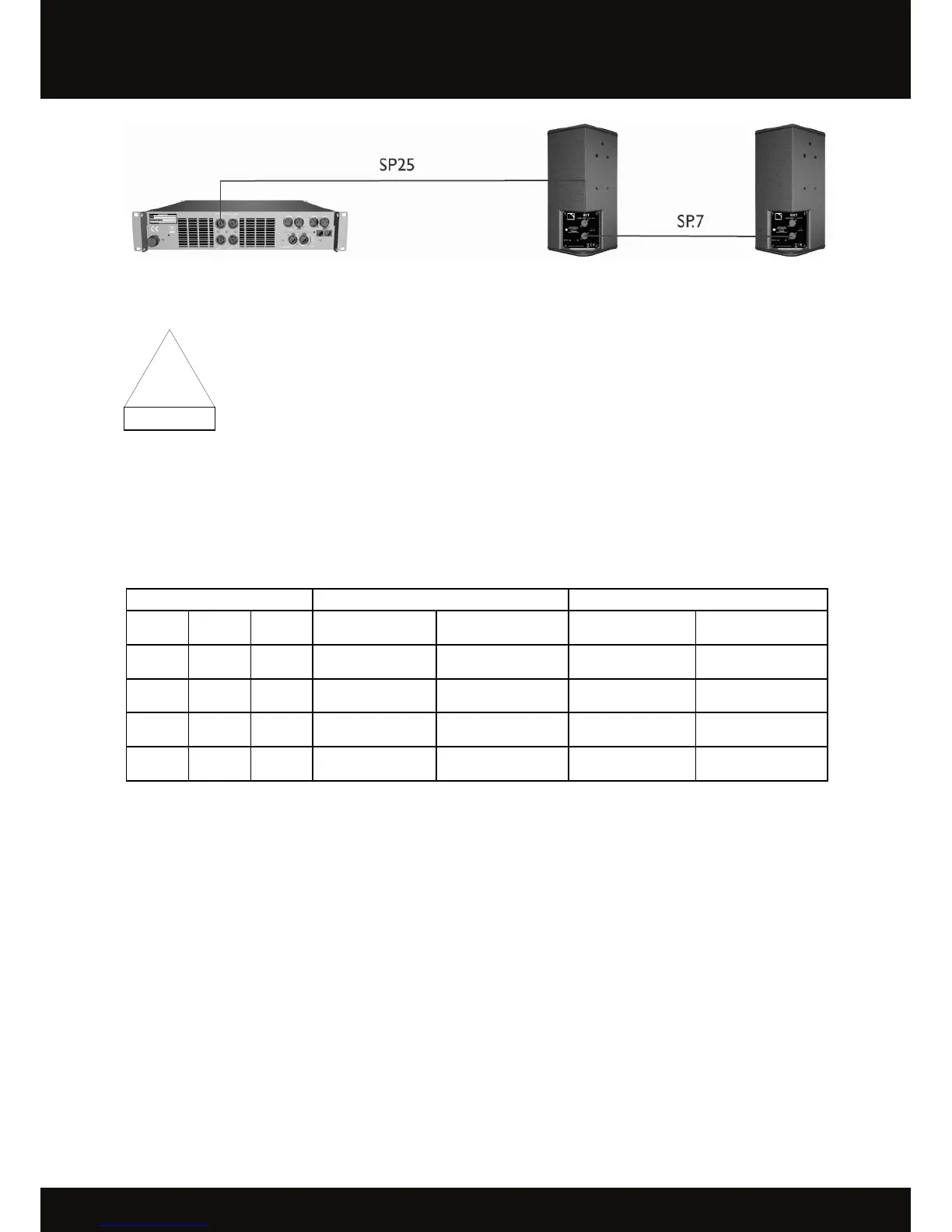

Figure 3 : Raccordement de deux enceintes 8XT en parallèle au contrôleur amplifié LA4
Pour des raisons de sécurité et de performances, utiliser uniquement des câbles d’enceintes munis
de conducteurs en cuivre totalement isolés. Pour conserver un facteur d’amortissement
suffisamment élevé et réduire les pertes en ligne, il est préférable d’utiliser des câbles aussi courts
que possible, et d’une section offrant une faible résistance par unité de longueur.
Le tableau suivant précise la longueur maximale admissible d’un câble de la section de ses conducteurs. Deux cas sont
possibles selon la valeur de l’impédance de charge raccordée au LA4 (8 ohms pour une enceinte 8XT, 4 ohms pour
deux enceintes 8XT mises en parallèle) :
Tableau 1 : Longueur maximale recommandée pour un facteur d’amortissement > 20
Section Longueur pour une 8XT / 8 ohms Longueur pour deux 8XT / 4 ohms
mm
2
SWG AWG m ft m ft
2,5 15 13 30 100 15 50
4 13 11 50 160 25 80
6 11 9 74 240 37 120
10 9 7 120 390 60 195
Selon le Tableau 1 un câble SP25
(4mm², 25m)
peut alimenter 2 enceintes 8XT en parallèle (impédance 4 ohms) avec
un facteur d’amortissement supérieur à 20.
!
