7.3 Le mode “PASSE-HAUT”
Dans le mode ‘‘PASSE-HAUT’’ les enceintes 8XT sont utilisées avec un filtre passe-haut à 100 Hz pour autoriser le
couplage avec les renforts sub-graves dédiés SB118 et étendre la bande passante du système à 32 Hz. Le ratio
recommandé est de un SB118 pour une paire de 8XT.
Les enceintes sub-graves sont raccordées à des contrôleurs amplifiés supplémentaires LA4 ou LA8. Prière de se reporter
au manuel utilisateur ‘‘SB118’’.
7.3.1 Raccordement au LA4
Les enceintes 8XT sont raccordées chacune à une sortie du contrôleur amplifié LA4, successivement de 1 à 4 pour les
quatre premières. Les enceintes suivantes sont associées par paires en parallèle avec les premières. Un seul contrôleur
amplifié LA4 peut ainsi supporter jusqu’à 8 enceintes 8XT raccordées par groupes de deux en parallèle (Figure 5).
L’alimentation de 8 enceintes 8XT par un seul contrôleur LA4 est une condition d’exploitation limite
qui peut déclencher la protection thermique du contrôleur. Cette configuration est à éviter dans les
exploitations où la demande en puissance est très importante et continue.
Au-delà de 8 enceintes 8XT les enceintes suivantes sont raccordées à un nouveau contrôleur amplifié LA4, la procédure
restant identique. À chaque nouveau groupe de 8 enceintes 8XT un nouveau contrôleur amplifié LA4 est nécessaire.
Note : Le système est optimisé pour un multiple de 4 enceintes 8XT.

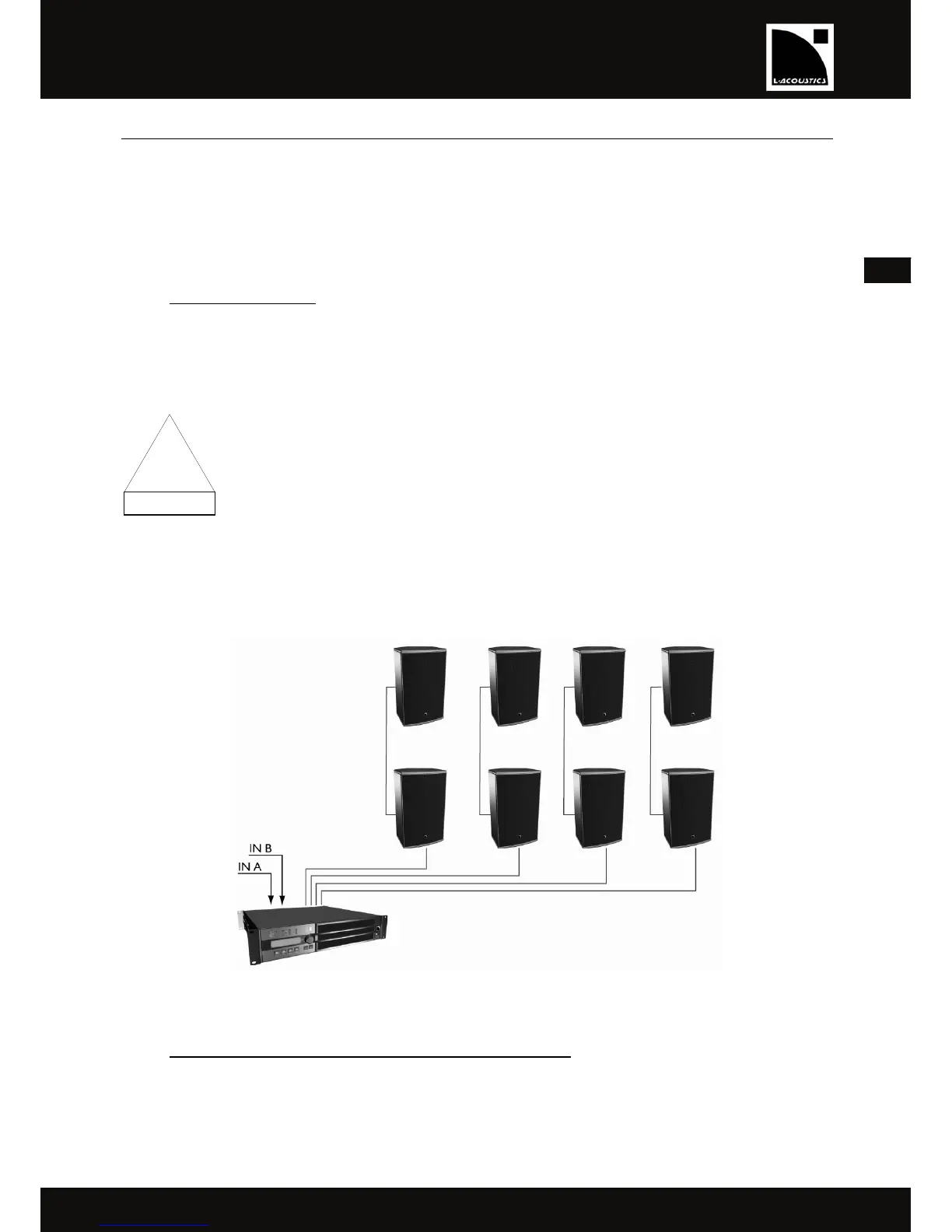

Figure 5 : 8 enceintes 8XT connectées à un contrôleur LA4
7.3.2 Les presets [8XT_FR_100], [8XT_FI_100], et [8XT_MO_100]
Le preset [8XT_FR_100] établit une préaccentuation en hautes fréquences
et inclut un filtre passe-haut à 100 Hz.
Le preset [8XT_FI_100] engendre un contour nominalement plat
et inclut un filtre passe-haut à 100 Hz.
!
IMP
O
RTANT
OUT 1
(
in A
)
OUT 2
(
in A
)
OUT 3
(
in B
)
OUT 4
(
in B
)
