L-Acoustics 8XT - Levage Dune Enceinte 12 XT, 112 P, Ou 115 XT Hiq Par Laccessoire XTLIFTBAR; Montage

XT GAMME COAXIALE - P GAMME COAXIALE AMPLIFIEE
PROCEDURES D’ACCROCHAGE
VERSION 1
XTP_RM_ML_1
www.l-acoustics.com
18 fr
6.4 Levage d’une enceinte 12XT, 112P, ou 115XT HiQ par l’accessoire XTLIFTBAR
6.4.1 Montage
1. Ôter les deux goupilles à attache rapide.
2. a. Insérer le pion du XTLIFTBAR dans l’embase supérieure de l’enceinte.
b. Sélectionner l’angle désiré : par pas de 10° pour un réglage en azimut (directivité dans le plan horizontal), ou
sur la position 0° (parallèle aux côtés de l’enceinte) pour un réglage en angle de site (directivité dans le plan
vertical).
c. Enclencher les deux goupilles à attache rapide pour sécuriser le système.

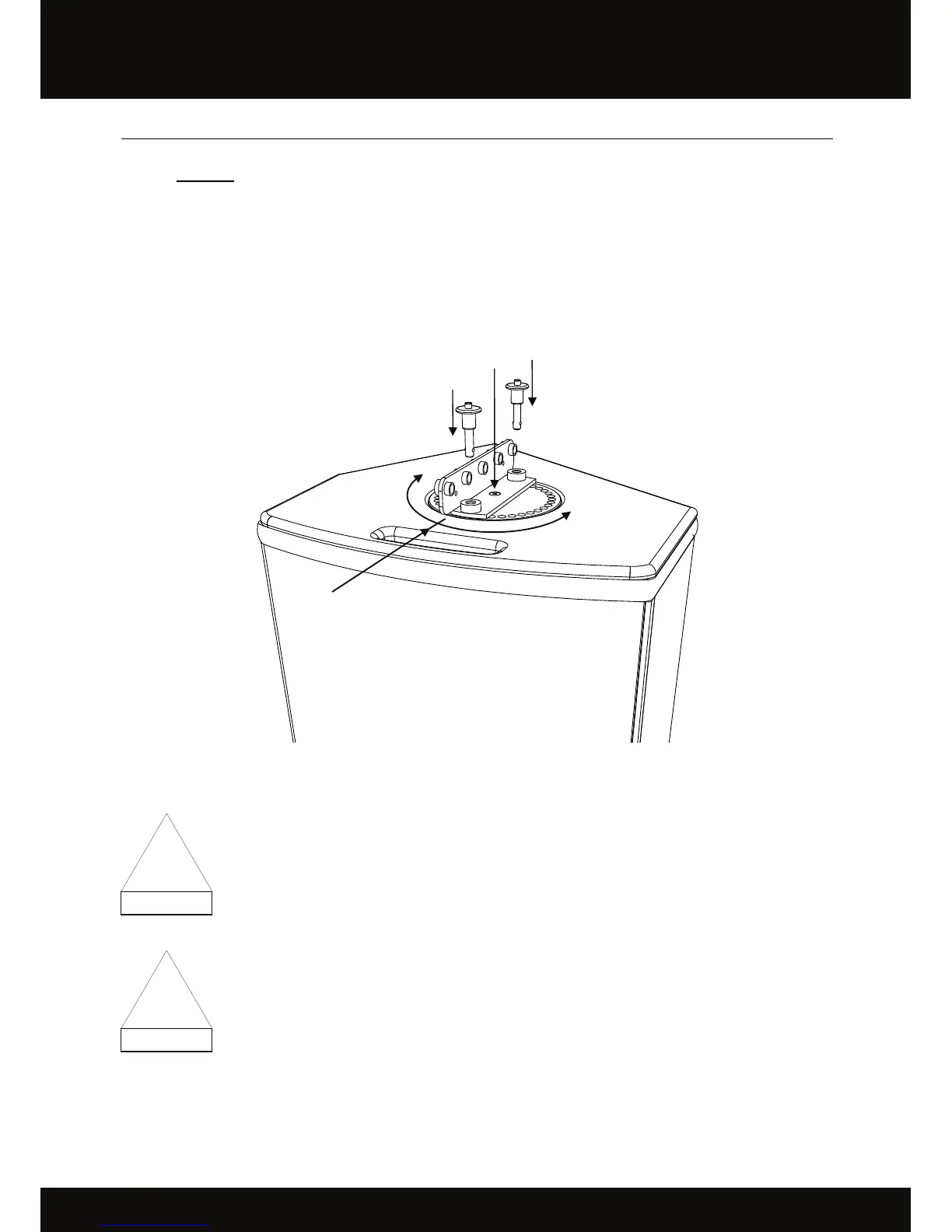

Figure 16 : Positionnement du XTLIFTBAR sur une enceinte pour un réglage en angle de site
S’assurer que l’ensemble est sécurisé en vérifiant que les deux goupilles à attache rapide soient
enclenchées et qu’elles ne puissent plus translater librement.
Pour un réglage en angle de site, vérifier que le XTLIFTBAR soit parallèle aux faces latérales de
l’enceinte afin d’équilibrer le centre de gravité de l’ensemble.
Position 0°
a.
c.
c.
b. Réglage par
pas de 10°
!
CAUTION
!
WARNING
