5 - INSTALLATION

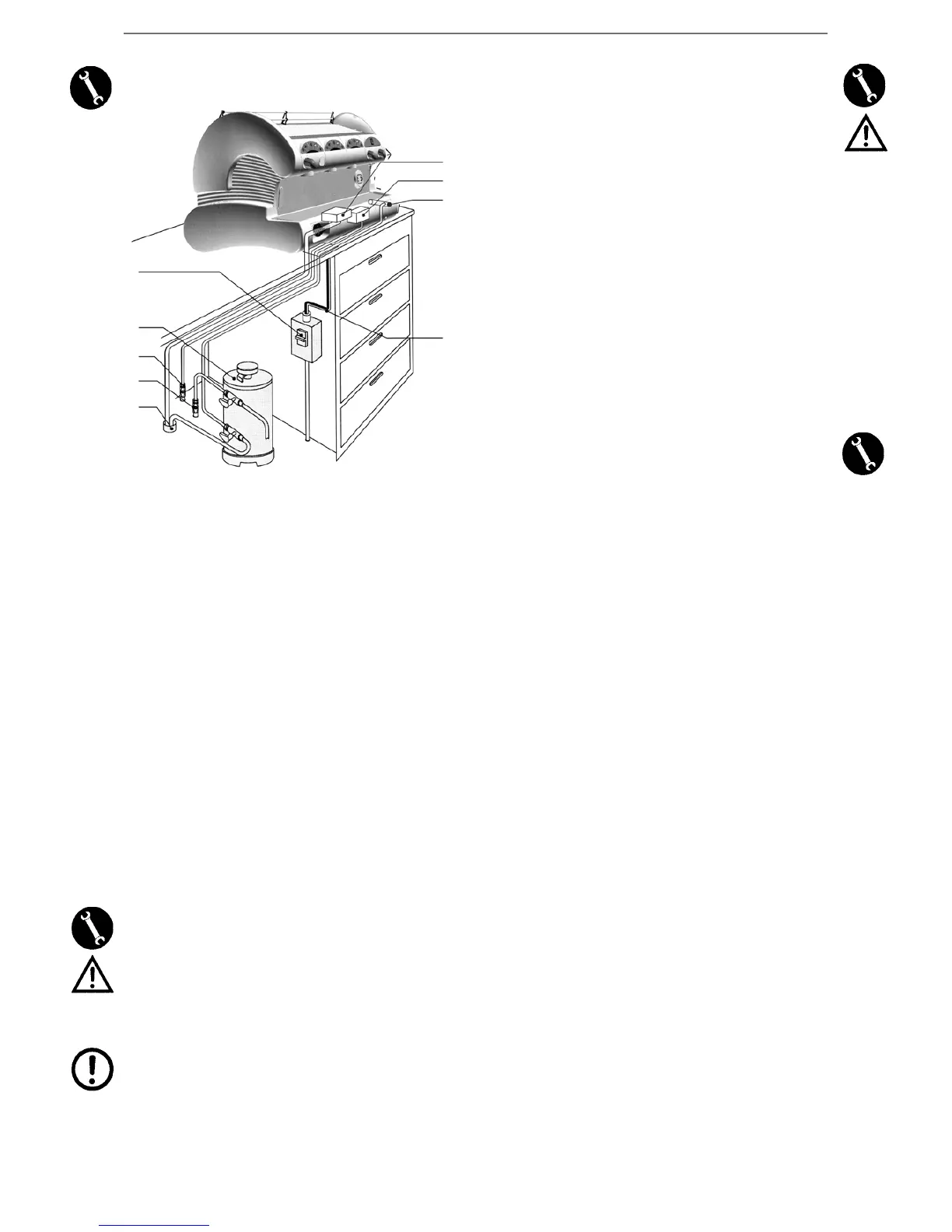

A. Réseau principal de l'eau
B. Conduite de décharge
C. Conduite du gaz
D. Interrupteur de protection
E. Adoucisseur
F. Robinet de remplissage de la chaudière
G. Bassin de décharge
H. Soupape du gaz
I. Câble d'alimentation
Avant d'installer la machine, s'assurer que:
1. La machine ne présente pas de bosses, marques de choc ou défor-
mations
2. Il n'y a pas de parties mouillées ou marques dérivants d'une pos-
sible exposition de l'emballage aux intempéries
3. Il n'y a pas de marques de manumissions
Après un soigneux contrôle assurant que le transport a été effectué
correctement, procéder avec l'installation.
S'assurer que la machine est appuyée sur une surface plaine, apte à
en soutenir le poids, ayant le soin de garder un espace libre de min.
30 cm. tout autour de la machine.
Effectuer ensuite l'installation, suivant soigneusement les opérations
suivantes:
5.1 - BRANCHEMENT AU RÉSEAU PRINCIPAL DE L'EAU
Attention! La machine doit être alimentée avec de l'eau
d'une dureté supérieure à 8°F.
On conseille l'installation d'un adoucisseur pour l'alimentation
hydraulique de la machine.
S'assurer que la machine est branchée à un réseau d'eau potable.
- brancher l'adoucisseur (E) au réseau de l'eau (A)
REMARQUE: avant de brancher l'adoucisseur à la machine,
effectuer un nettoyage, jusqu'au moment ou l'eau en sort limpi-
de et procéder ensuite au branchement.
- Brancher le bassin de décharge (G) à la conduite de décharge (B)
- Pour ce qui concerne la pression du réseau, si elle dépasse les 5
bars, on conseille d'installer un réducteur de pression taré pour les
hautes pressions (un dispositif par moyen duquel une éventuelle
augmentation de pression ne va pas influencer la pression en sor-
tie).
5.2 - BRANCHEMENT ÉLECTRIQUE
Attention! Avant de procéder au branchement électri-
que, il faut s’assurer que la tension est correspondante
aux caractéristiques indiquées sur la plaque CE.
Vérifier que la ligne d’alimentation électrique est à mesure de tolérer la
charge de la machine (voir le chapitre 4 – tableau des caractéristiques
techniques).
Brancher l’appareil à une prise de terre conforme aux lois en
vigueur.
Vérifier que le câble d’alimentation est en perfect état et conforme aux
dispositions internationales et européennes de sécurité.
L’utilisateur doit alimenter la machine protégeant la ligne avec un inter-
rupteur de sécurité (sauve-vie) approprié, selon les lois en vigueur au
pays d’installation.
Brancher le câble d’alimentation (I) au réseau électrique par moyen
d’une fiche où, en cas d’installation fixe, il faut prévoir un interrupteur
à plusieurs pôles (D) pour la séparation du réseau, avec au moins 3
mm. de distance des contactes.
Pour modifier la tension, se rapporter au schéma sur la boite de l’inter-
rupteur général.
Il est obligatoire de connecter le câble jaune / vert à la mise à terre de
l’établissement.
5.3 - BRANCHEMENT DU GAZ
Connecter la soupape du gaz (H) à la conduite (C) par moyen d’un
tuyau en caoutchouc (conforme aux lois en vigueur) et des bandes
serre-tuyau appropriées, on emploiera le raccord fourni avec l’équipe-
ment dans le cas de tuyau inox flexible (comme indiqué dans le dessin
au chapitre 5.4 – Réglage du gaz).
A
C
D
E
F
B
G
I
H
