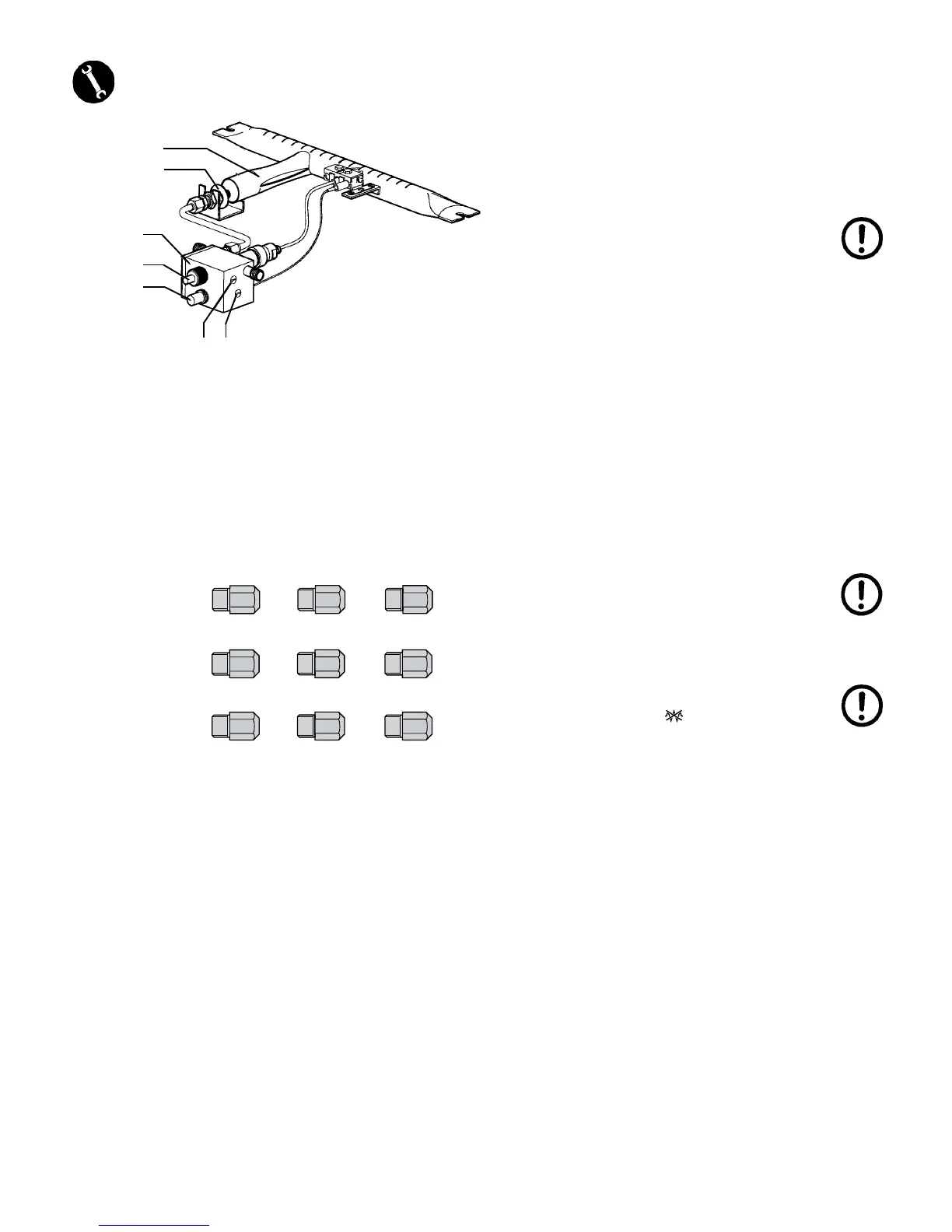

5.4 - RÉGLAGE DU GAZ
5. Soupape d’interception gaz
6. Allumage par piézo-électrique
N. Dispositif de réglage du gaz
O. Injecteur du gaz
P. Frette
Q. Vis de réglage du minimum
R. Vis de réglage pression
La machine est préparée pour l’alimentation à gaz méthane (G20),
c’est à dire avec l’injecteur du gaz (O) avec le régulateur correspon-
dant (N), fourni avec la machine (voir table des injecteurs).
Pour le fonctionnement à gaz GPL (gaz liquide G30) ou à gaz de
ville il faut remplacer l'injecteur du gaz (O) avec le correspondant,
annexé à la machine (voir table des injecteurs).
L’allumage du brûleur du gaz doit être effectué tenant poussé le
bouton de la soupape d’interception du gaz (5) pour permettre l’af-
flux du gaz au brûleur, et activer ensuite le bouton d’allumage gaz
piézo-électrique (6).
IMPORTANT: on doit garder le bouton de la soupape
d’interception poussé pour quelques secondes, à fin
que le thermocouple entre en fonction.
Régler le flux de l’air par moyen de la frette de réglage appropriée
(P) : tournant dans le sens des aiguilles d’une montre, on le réduit.
Dans le sens contraire, on l’augmente, de façon à obtenir une flam-
me bleue (éviter des flammes longues ou oxydantes, pour ne pas
dédommager la chaudière).
Attendre que la chaudière atteint la pression d’exercice de 1,1 – 1,3
bars, et que la flamme soit réduite au minimum.
Dans le cas où il serait nécessaire de tarer le régulateur du gaz (N)
procéder comme il suit :
tourner dans le sens des aiguilles d’une montre, la vis de réglage du
minimum (Q) pour réduire la flamme et dans le sens contraire pour
l’augmenter.
La machine fonctionnante, quand la température de l’eau descends
au-dessous des valeurs établis, la flamme se réactive automatique-
ment au maximum.
Pour augmenter ou réduire la pression maximale en chaudière, agir
sur la vis de réglage de la pression (R) dans le sens des aiguilles
d’une montre, pour le réduire, et dans le sens contraire pour l’au-
gmenter.
La machine est dotée d’un robinet de réglage du gaz conforme aux
normes de sécurité qui, en cas d’extinction accidentelle de la flamme,
dérivant de n’importe quelle cause, comporte la fermeture automati-
que de la sortie du gaz.
En ce cas, il faut répéter les opérations d’allumage, selon les instruc-
tions citées dessus.
La machine peut être chauffée, en même temps, soit par l’électricité
que par le gaz, ou indépendamment par l’énergie électrique ou le
gaz.
Si la machine fonctionne exclusivement à gaz, il faut tourner le com-
mutateur général (3) sur la position qui alimente toutes les parties
électriques de la machine, à l’exception de la résistance.
Catégorie III
1ere 2H3+
G20
(méthane)
G30
(gaz liquide)
G110
(gaz de ville)
machine 2 GR. machine 3 GR. machine 4 GR.
B
03
1
C
04
2
D
05
3
5
O
6
P
R
N
Q
