5 - INSTALACIÓN

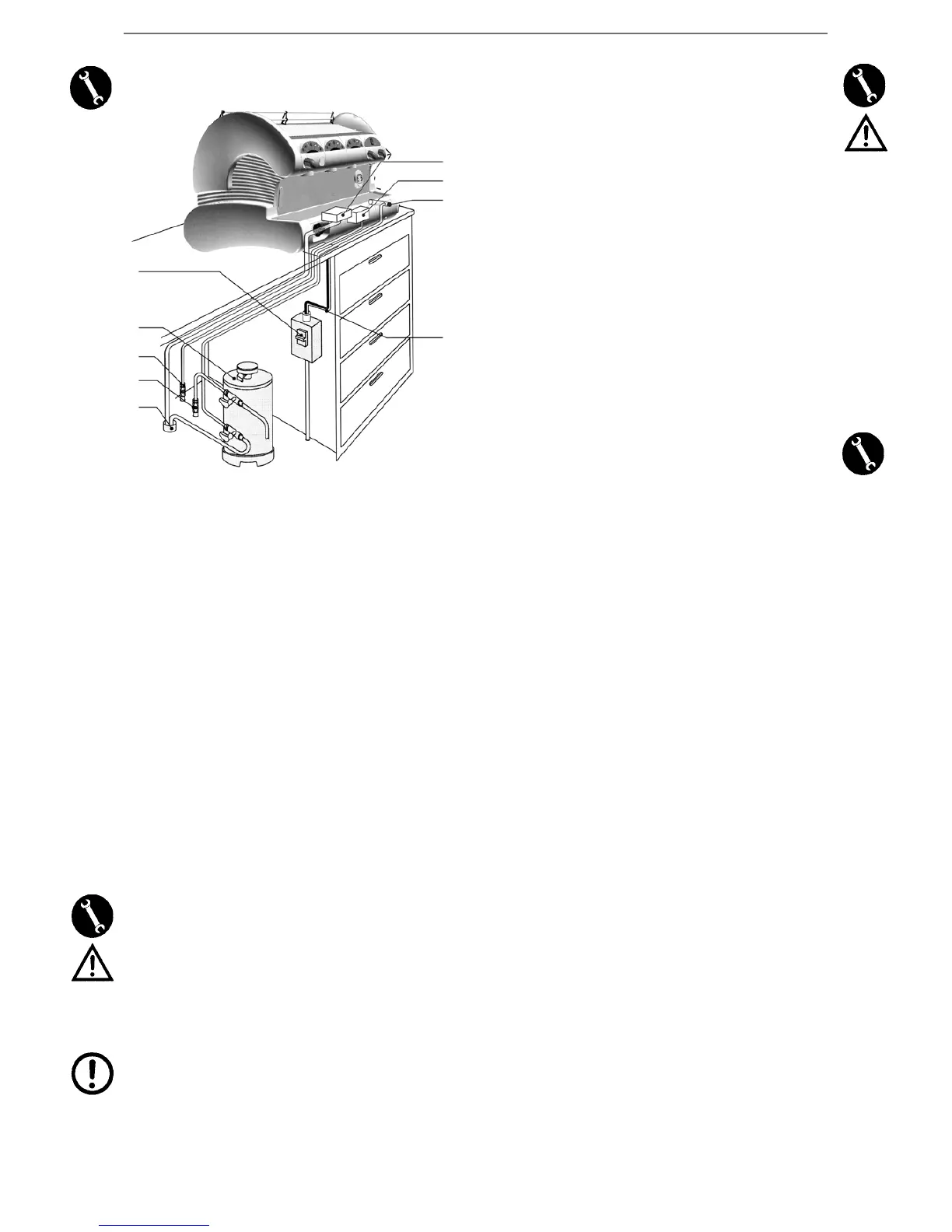

A. RED HÍDRICA
B. CONDUCCIÓN DE DESCARGA
C. TUBERÍA GAS
D. INTERRUPTOR DE PROTECCIÓN
E. DEPURADOR
F. GRIFO ALIMENTACIÓN CALDERA
G. TAZÓN DE DESCARGA
H. VÁLVULA GAS
I. CABLE DE ALIMENTACIÓN
Antes de proceder a la instalación, es necesario verificar que la
máquina:
1. no presente abolladura, signos de golpes o deformaciones
2. no presente zonas mojadas o signos que puedan indicar que el
embalaje se haya expuesto a la intemperie
3. no presente signos de manipulaciones.
Tras averiguar que el transporte haya ocurrido de modo correcto,
proceder a la instalación.
Verificar que el aparato esté instalado sobre una superficie llana
adecuada a sostener el peso, con cuidado a respetar una zona libre
de al menos 30 cm. alrededor de la máquina.
Luego proceder a las operaciones de instalación respetando la suce-
sión de las operaciones descritas a continuación.
5.1 - CONEXIÓN HÍDRICA
¡Atención! La máquina tiene que ser alimentada con
agua de dureza superior a 8°F.
Se aconseja la instalación de un ablandador de agua para la ali-
mentación hídrica de la máquina.
Asegurarse de que la red hídrica a la que conectarse sea de agua
potable.
- Conectar el depurador (E) a la red hídrica (A).
N.B. antes de conectar el depurador a la máquina, efectuar
un lavado hasta que el agua no salga límpida, luego proceder
a la conexión del depurador a la máquina.
- Conectar el tazón de descarga (G) a la conducción de descarga
(B):
- Con respecto a la presión de red, si esta es superior a 5 bar, se
aconseja instalar un reductor de presión calibrado para alta pre-
sión (dispositivo en el que un eventual aumento de presión de red
no se refleja en la presión en salida).
5.2 - CONEXIÓN ELÉCTRICA
¡Atención! Antes de proceder a la conexión eléctrica,
hay que asegurarse de que la tensión corresponda a
las características indicadas en la placa CE.
Verificar que la línea de alimentación eléctrica pueda soportar la carga
de la máquina (véase el cap. 4 - tabla características técnicas).
Conectar a una toma de tierra que cumpla con las normas vigentes.
Verificar que el cable de alimentación sea eficiente y cumpla con las
normativas nacionales y europeas de seguridad.
El usuario tiene que alimentar la máquina protegiendo la línea con un
interruptor de seguridad (cortocircuitos) adecuado según las normati-
vas vigentes en el país mismo.
Conectar el cable de alimentación (I) a la línea eléctrica mediante un
enchufe o, en caso de instalación fija, hay que disponer un interruptor
multipolar (D) para la separación de la red, con una distancia de los
contactos de al menos 3 mm.
Para el cambio de tensión hacer referencia al esquema indicado en la
caja interruptor general.
Es OBLIGATORIO conectar el cable de color amarillo/verde a la insta-
lación de puesta a tierra del local.
5.3 - CONEXIÓN GAS
Conectar la válvula gas (H) a la tubería (C) mediante un tubo de goma
(conforme a las norme vigentes) y abrazaderas de manguera adecua-
das o utilizar la unión dispuesta al efecto suministrada en dotación en
el caso de tubo flexible inox (como indicado en la figura al cap. 5,4
“Regulación gas”).
