9) Définition Jumpers
JP1 (Alimentation led)
Il habilite ou déshabilite le fonctionnement des leds. C’est utile dans le fonctionnement avec panneau solaire pour réduire la consommation. Si inséré,
il habilite l’allumage des leds.
JP2 (Chargeur de batterie) - Attention! Respecter la tension
Si inséré en position 1-2 permet la charge d’une batterie de 12V. Si inséré en position 2-3 permet la charge d’une batterie de 24V.
10) Définition touches programmation
P1 - Touche pour l’introduction des codes radiocommande dans la mémoire
P2 - Touche pour l’effacement d’un seul ou de tous les codes radiocommande dans la mémoire
P3 - Touche pour la programmation, l’affichage du temps de pause, du retard en ouverture du moteur M1 et du retard en fermeture du moteur M2.
11) Définition fusibles de protection
F2 - Fusible Batterie (10A - Rapide)
Il débranche la Batterie tampon de la fiche électronique en cas de court-circuit ou d’anomalie dans la consommation de courant.
F1 - Fusible Services (1A - Retardé)
Il protège la fiche électronique en cas de court-circuit ou de surintensité sur les photocellules ou d’autres dispositifs branchés dans la boîte à bornes à
la tension 12Vdc.
12) Caractéristiques techniques
Ralentissement (soft stop)
A la fin de la course, le tableau réduit la vitesse des battants (fonction Soft stop) afin d’éviter de forts chocs. Le but de ce fonction est d’empêcher une
usure prématurée des organes mécaniques. La position de début Soft stop est automatiquement établi pendant la programmation (1/8 de la course
complet).
Alimentation
L’alimentation à la fiche électronique et aux moteurs est fournie par un transformateur électrique équipé par un fusible de protection. C’est possible de
brancher à l’appareil une batterie de 24V / 4Ah optionnelle pour garantir le fonctionnement de l’automation si l’énergie électrique fait défaut.
FRANCAIS

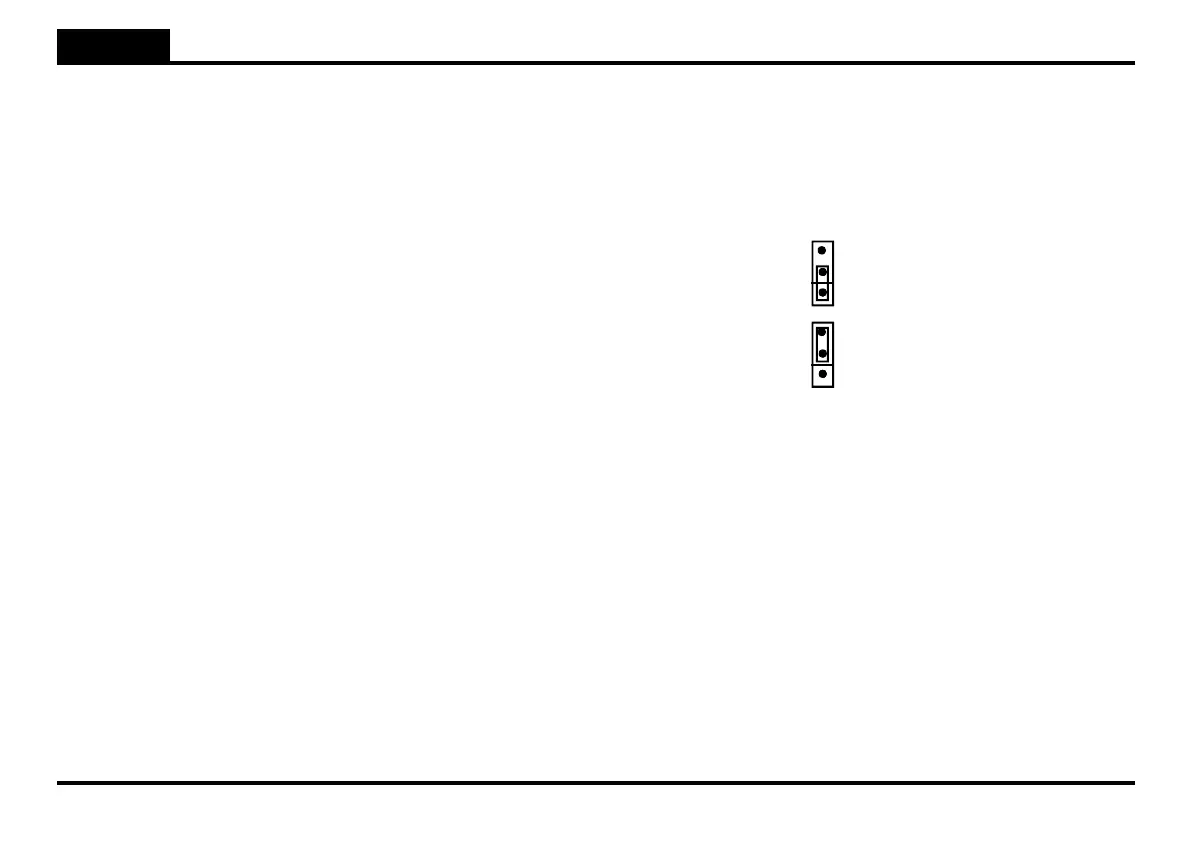

JP2 - Chargeur de batterie
