8
9) Definizione Jumpers
JP1 (Alimentazione led)
Abilita o disabilita il funzionamento dei led. Utile nel funzionamento con pannello solare per ridurre i consumi. Se inserito, abilita l’accensione dei led.

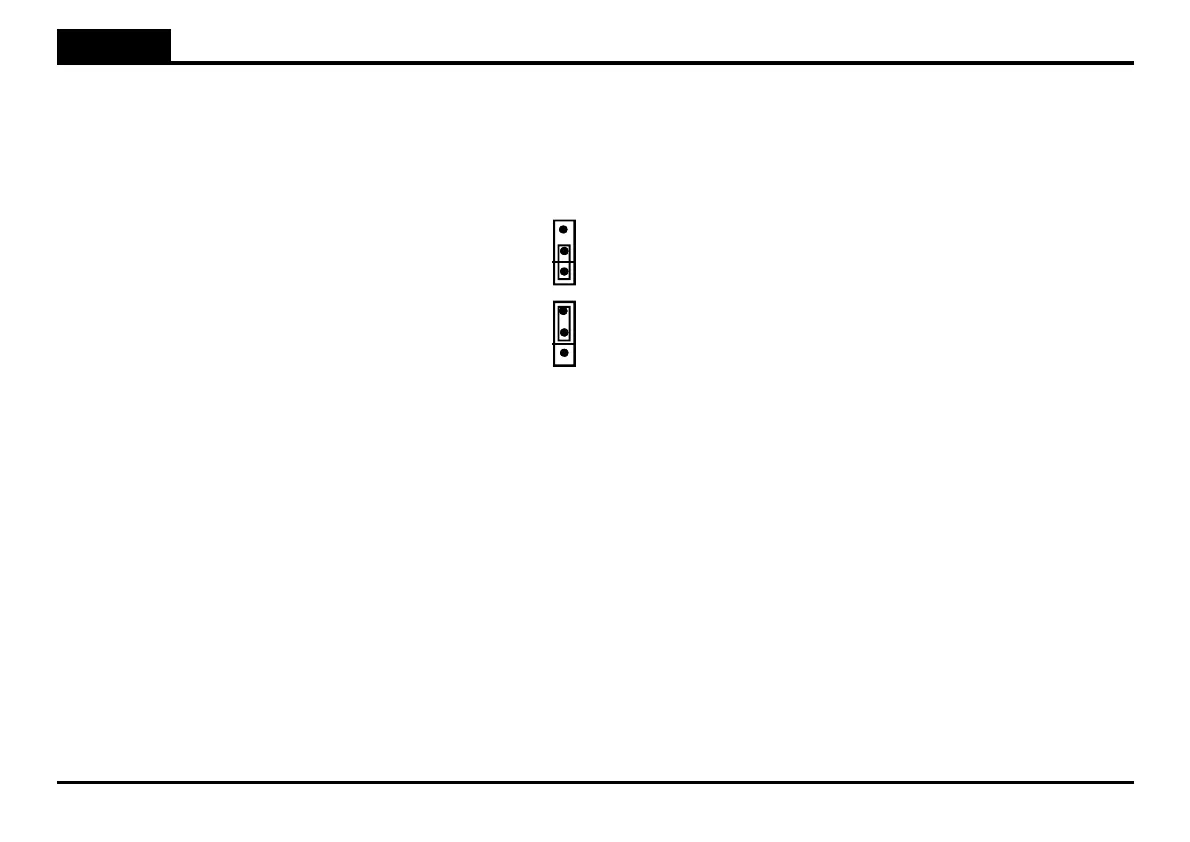

JP2 (Caricabatteria) - Attenzione! rispettare la tensione
Se inserito in posizione 1-2 permette la carica di una batteria da 12V. Se inserito in posizione 2-3 permette la carica di una batteria da 24V.
10) Definizione tasti programmazione
P1 - Tasto per l’inserimento dei codici radiocomando in memoria
P2 - Tasto per la cancellazione singola o totale dei codici radiocomando in memoria
P3 - Tasto per la programmazione, l’impostazione del tempo di pausa, del ritardo in apertura del motore M1 e del ritardo in chiusura del motore M2.
11) Definizione fusibili di protezione
F2 - Fusibile Batteria (10A - Rapido)
Sconnette la Batteria tampone dalla scheda elettronica in caso di cortocircuito o di anomalia nei consumi di corrente.
F1 - Fusibile Servizi (1A - Ritardato)
Protegge la scheda elettronica in caso di cortocircuito o sovracorrenti su fotocellule o altri dispositivi collegati in morsettiera alla tensione 12Vdc.
12) Caratteristiche tecniche
Rallentamento (soft stop)
A fine corsa la centralina riduce la velocità delle ante (funzione Soft stop) al fine di evitare forti impatti. Lo scopo della funzione è di impedire un’usura
prematura degli organi meccanici. La posizione di inizio Soft stop è stabilita automaticamente durante la programmazione (1/8 della corsa totale)
Alimentazione
L’alimentazione alla scheda elettronica ed ai motori è fornita tramite un trasformatore elettrico dotato di fusibile di protezione. All’apparecchiatura è
possibile collegare una batteria da 24V / 4Ah opzionale per garantire il funzionamento dell’automazione in assenza di energia elettrica.
ITALIANO
JP2 - Caricabatteria
12Vdc
24Vdc
3
2
3
2
