17
Aufstellen
• Entnehmen Sie zunächst alle Komponenten
dem Transport- und Verpackungsmaterial.
• Stellen Sie das Basisstativ DM IL auf einen
ausreichend freien Arbeitstisch.
• Vergewissern Sie sich, daß alle vier Stativ-
füße an der Stativunterseite bereits vor-
montiert sind.
Achtung!
Auf keinen Fall bereits jetzt das Stativ an die
Steckdose anschließen!

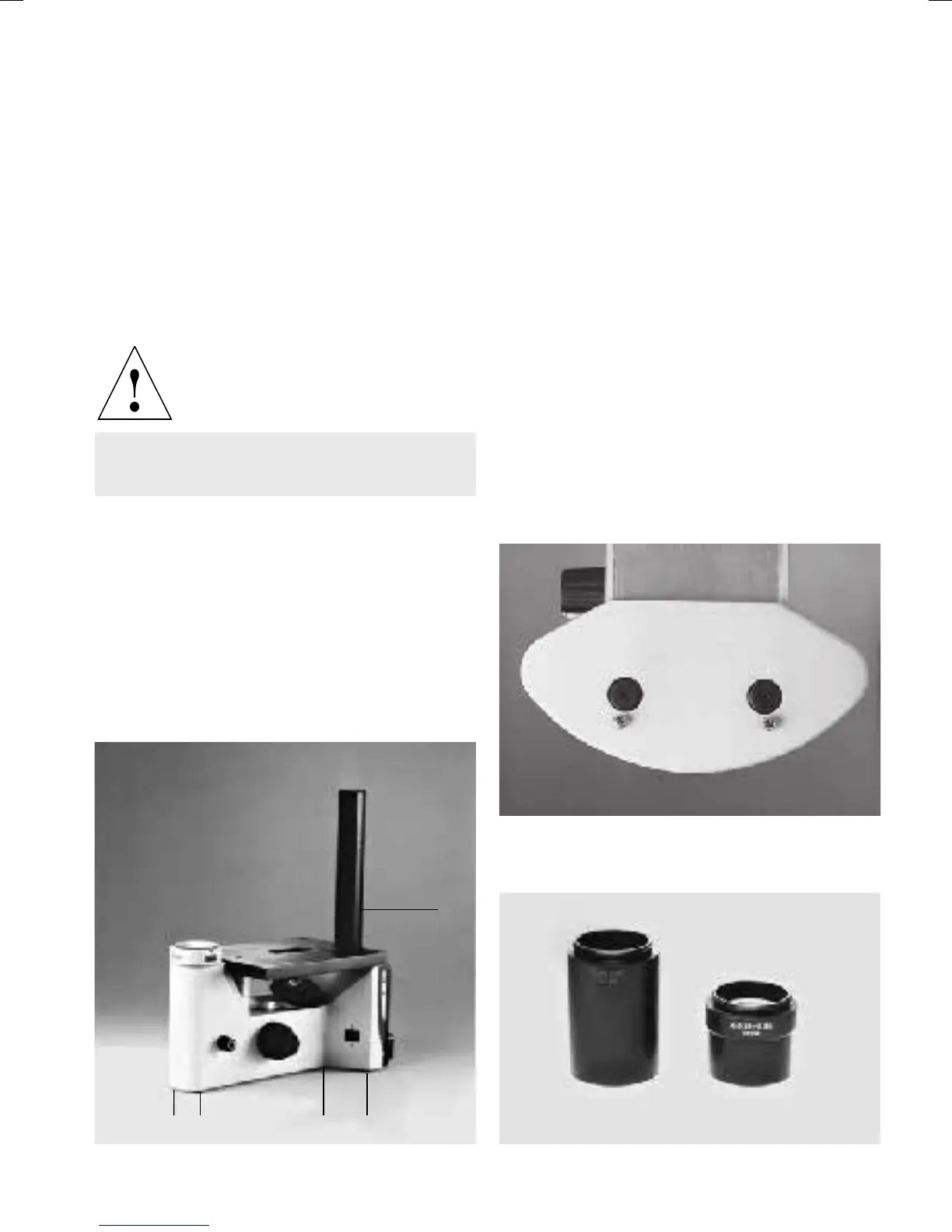

Abb. 6 Stativ mit Durchlichtbeleuchtungssäule
1 Schraube für den Kondensor-Kollisionsschutz, 2 Stativfüße
Abb. 7 Stabilisierungsplatte
Abb. 8
1 Kondensor S 90, 2 Kondensor S 55
2
1
• Sollte zu Ihrem Lieferumfang eine Stabili-
sierungsplatte gehören, so wird sie jetzt mittels
zwei Schrauben so an der Stativunterseite be-
festigt, daß die zwei vorderen Stativfüßchen in
die Aussparungen passen (Abb. 7).
Ziehen Sie die Schrauben fest an und stellen Sie
das Stativ anschließend wieder aufrecht hin.
Ansetzen der Kondensoren
• Schrauben Sie den Kondensor S 90 (8.1) oder
S 55 (8.2) von unten in die Kondensoraufnahme
(9.2) des Durchlichtbeleuchtungsträgers ein.
1
2
22
2
