LELY SPLENDIMO 320 PC - Vervanging Van de Maaischijf Van Het Aandrijfelement

- Draai de 5 bouten (14) eerst handvast aan.
- Breng olie aan op de ring (8) en het schroefdraad van de
verbindingsstang (3) en de moer (7). Draai de moer op de
stang.
- Draai de moer (7) vast.
Aanhaalmoment : 950 Nm (95 kgm)

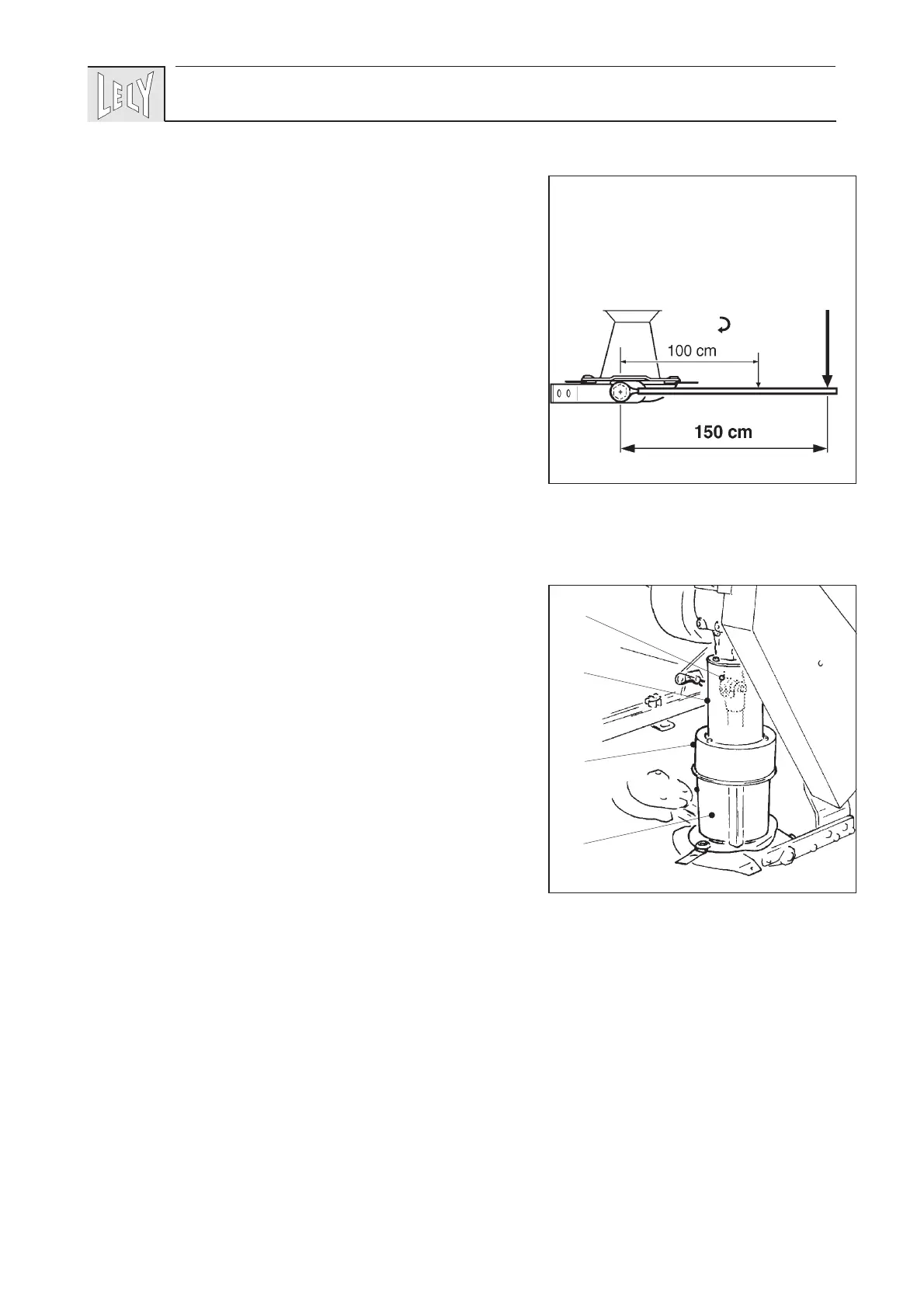

Het aanhaalmoment kan worden gerealiseerd door de
ringsleutel met een pijp van 150 cm te verlengen (fig. A-4)
en deze aan te trekken met een kracht van 635 N (63,5 kg).
- Draai de 5 bouten (14) vast met een aanhaalmoment van
120 Nm (12 kgm) en borg de bout met een tweede moer.
A.2
Vervanging van de maaischijf van het
aandrijfelement
- Draai de drie bouten van kap (A, fig. A-5) los.
- Draai de bouten van de beschermbus (B) los en laat de bus
in de hoed (C) zakken.
- Demonteer de gaffel (D) van de asstomp.
- Verwijder kap (A) en beschermbus (B).
- Draai de vier bouten onderin de hoed (C) los en verwijder
de hoed.
- Demonteer de maaischijf.
- Monteer de onderdelen in omgekeerde volgorde. Let
daarbij op de stand van de maaischijf ten opzichte van de
andere maaischijven.
- Voor de aandrijfschijf:
Breng Loctite 243 op de bevestigingsbouten aan. Monteer
de maaischijf met een aanhaalmoment van 20 - 25 Nm.
19
Bijlage A
A-4
950 Nm
(95 kgm)
635 N
63.5 kg
A-5
D
B
A
C
