2 ANBAU HINTER DEM SCHLEPPER
- Schlepperhubarme auf gleiche Höhe einstellen.
- Hubarme an den nach Kategorie II normierten Tragnägeln
des Turms befestigen.
- Turm soweit anheben, dass sich der Zugdeichsel in waage-
rechter Stellung befindet.

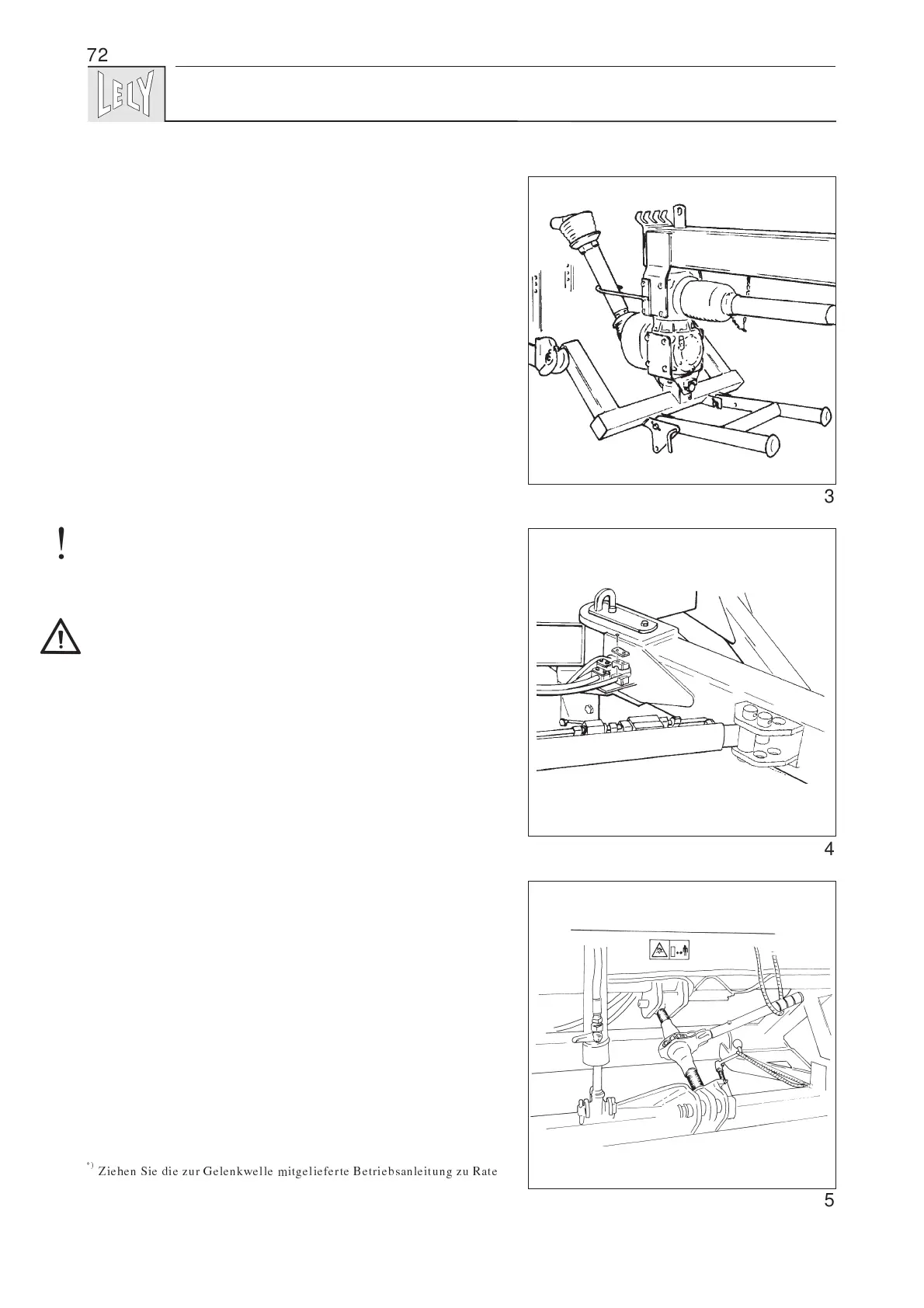

- Abstellstütze emporstellen (Bild 3).
- Schlepperhubarme mit Stabilisierungsketten oder -Stangen
arretieren, so dass verhindert wird, dass der Turm seitlich
ausweichen kann.
- Kontrollieren Sie, ob die Gelenkwelle leicht ein- und
ausgeschoben werden kann.
- Gelenkwelle an die Zapfwelle montieren.
Kontrollieren Sie bei Erstmontage oder Einsatz eines
anderen Schleppers die Mindest- und Höchstüberlappung
der Wellenhälften
*)
.
• Die Sicherungskette des Schutzrohrs an einem festen
Schlepperteil befestigen.
• Gelenkwelle in dem Fanghaken liegen lassen, wenn
(wegen Transport) die Schutzplanen von den Seiten der
Maschine entfernt worden sind.
Die Gelenkwelle darf nur an der Zapfwelle befestigt werden,
wenn die beiden Schutzplanen (siehe Bild 8) seitlich an der
Maschine angebracht sind.
- Die zwei Hydraulikschläuche des Zylinders der
Zugdeichselverstellung an ein doppelwirkendes hydrau-
lisches Schlepperventil anschliessen.
- Hydraulikschlauch der Radverstellungszylinder an ein
einfachwirkendes hydraulisches Ventil anschliessen.
- Hydraulikschlauch des Hubzylinders des Mähknickzetters
an ein einfachwirkendes hydraulisches Ventil, das mit einer
Schwebestellung ausgerüstet ist, anschliessen.
*)
Ziehen Sie die zur Gelenkwelle mitgelieferte Betriebsanleitung zu Rate
72
3
4
!
5
