- In der äusseren Mäheinheit soll die Sicherungsscheibe (13)
mit dem Sicherungsring angeordnet sein. Wenn diese
Einheit ausgewechselt wird, soll man die beiden hinüber-
bringen.
- Die fünf Bolzen (14) zunächst anbringen; noch nicht
festdrehen.
- Öl auf Ring (8) und Gewinde der Verbindungsstange (3)
und Mutter (7) auftragen. Mutter auf die Stange auf-
drehen.
- Mutter (7) nachziehen.
Anzugsmoment: 950 Nm (95 kgm).

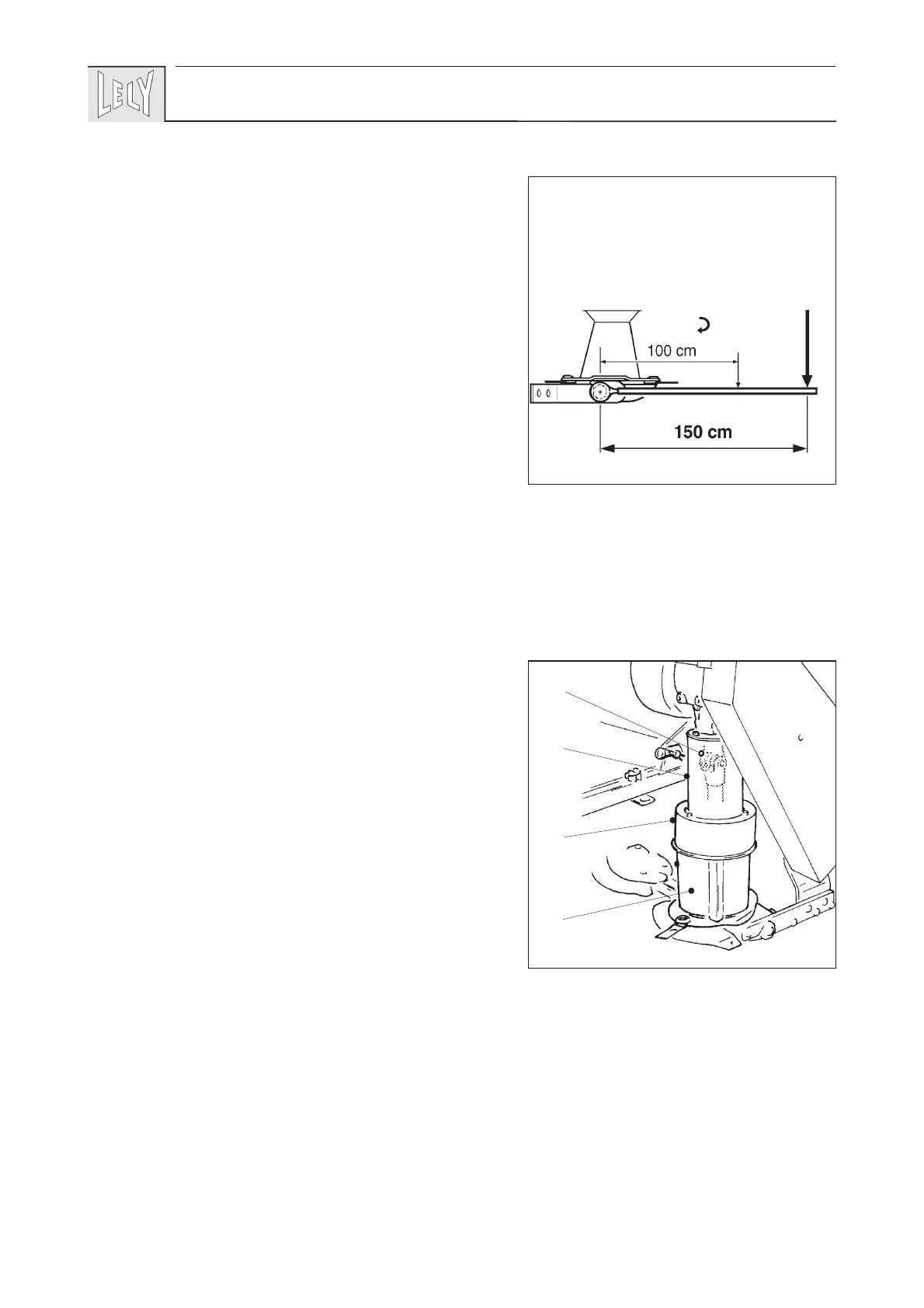

Man kann das Anzugsmoment bewirken durch Verlänge-
rung des Aufsteckschlüssels mit einem Rohr von 150 cm
Länge (Bild A-4) und mit einer Kraft von 635 N (63,5 kg)
anzuziehen.
- Die fünf Bolzen (14) mit einem Anzugsmoment von 120
Nm (12 kgm) nachziehen und Bolzen mit einer zweiten
Mutter sichern.
A.2
Auswechselung der Mähscheibe der
Antriebseinheit
- Die drei Bolzen von der Abdeckung (A, Bild A-5) lösen.
- Die Bolzen der Schutzbuchse B lösen und diese in den Hut
(C) senken lassen.
- Gabel (D) von dem Wellenstumpf abmontieren.
- Abdeckung (A) und Schutzbuchse (B) entfernen.
- Die vier Bolzen unten im Hut (C) lösen und den Hut
entfernen.
- Mähscheibe abbauen.
- Teile in umgekehrter Reihenfolge montieren. Achten Sie
dabei auf den Stand der Mähscheibe gegenüber den
anderen Mähscheiben.
- Hinweis zur Antriebsscheibe:
- Loctite 243 auf die Befestigungsbolzen auftragen.
Mähscheibe mit einem Moment von 20-25 Nm anziehen.
86
Anlage A
A-4
950 Nm
(95 kgm)
635 N
63.5 kg
A-5
D
B
A
C
