3 TRANSPORT
Der SPLENDIMO PC kann hinter dem Schlepper
transportiert werden.

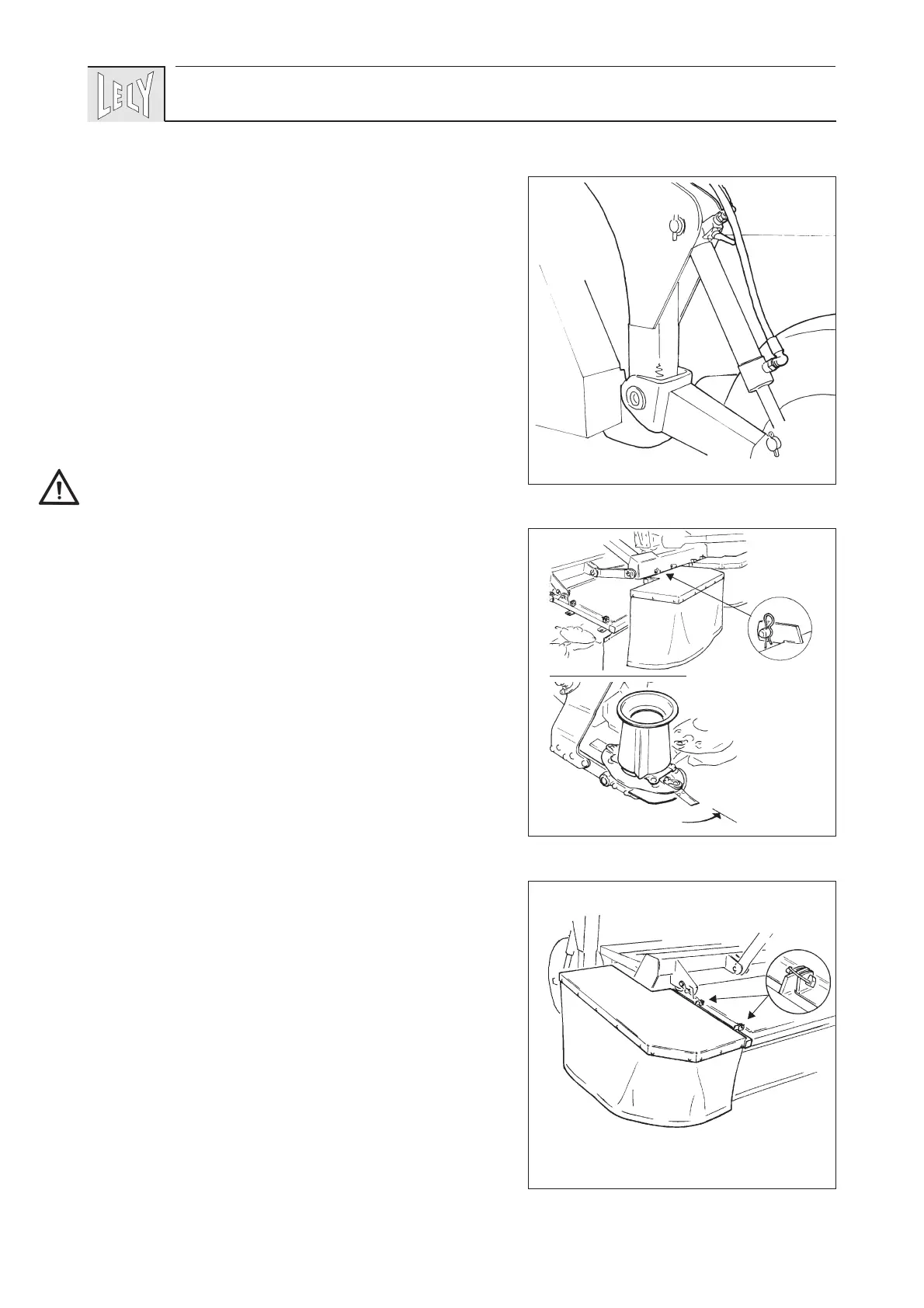

- Gesamter Mähaufbereiter mittels des Hubzylinders (Bild 5
und 6) und der beiden Radzylinder heben.
- Zugdeichsel in der mittleren Stellung positionieren und
Ventil (Sperrhahn) schliessen (Bild 4).
- Hydraulischen Betrieb der übrigen Zylinder durch
Schliessen der Sperren (Bild 5 und 6) blockieren.
- Schleppermotor ausschalten. Gelenkwelle von der Zapf-
welle abmontieren und in den Fanghaken legen (Bild 3).
Schutzpläne von der rechten Seite der Maschine abbauen
und an der Frontseite des Hauptrahmens wieder
anbringen (Bild 7).
- Schutzpläne von der linken Seite der Maschine abbauen
und am Zugdeichsel wieder anbringen.
- Die rechte Mähscheibe rechtwinklig auf den Mähbalken
drehen und dafür sorgen, dass die Klinge auf der linken
Scheibe nach innen gedreht ist (siehe Hinweis des
Aufklebers über Transport 3 m).
Sämtliche gesetzlich vorgeschriebenen Warnungs-
leuchten und Warnschilder sind anzubringen.
Die Maschine ist jetzt transportbereit.
4 EINSTELLUNG DER MASCHINE
4.1 Einstellung von der Transport- in die
Arbeitsstellung
- Maschine absenken, indem man die Radverstellungs-
zylinder einzieht.
- Mit der Schlepperhubvorrichtung den Zugdeichsel waage-
recht stellen. Berücksichtigen Sie die Schlepperreifen-
spuren.
Eine abwärtse Bewegung mit Hilfe von z.B. einer
Stabilisierungskette (Zubehör) begrenzen, wenn die
Hubvorrichtung die eingestellte Höhe nicht einhalten kann.
- Die beiden Schutzplanen an den Seiten der Maschine
montieren (Bild 8).
- Gelenkwelle an die Schlepperzapfwelle montieren.
- Sicherheitskette des Schutzrohres an einen festen Teil des
Schleppers montieren.
73
6
7
8
!
