A TRAVAUX DE REPARATION A LA
BARRE DE COUPE
A.1 Montage/démontage de la barre de coupe

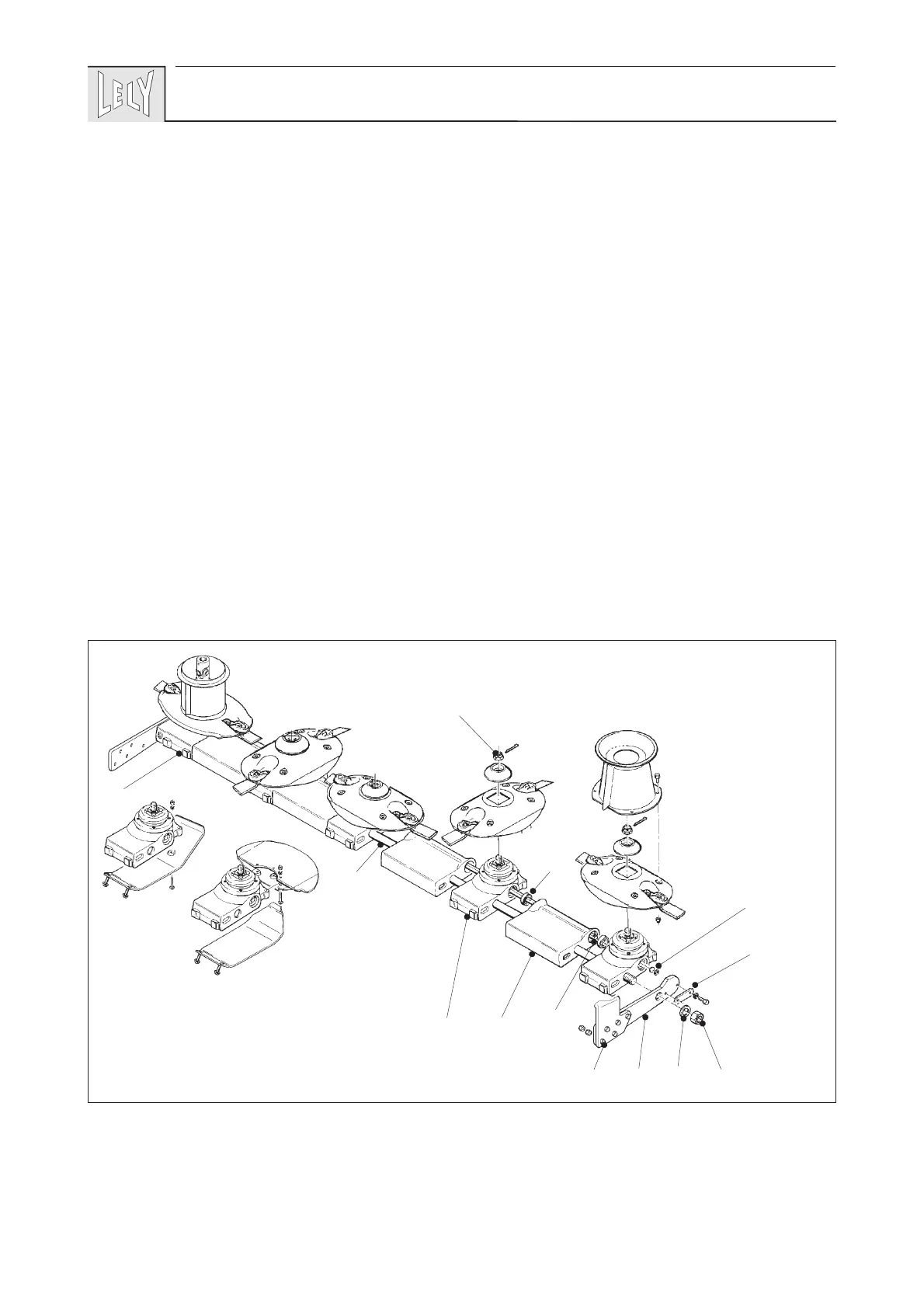

Les numéros indiqués entre crochets correspondent aux références de
la figure A-1.
La barre de coupe se compose d’unités indépendantes (1) qui
sont séparées par des entretoises (2) les tenant à distance. Les
unités de fauchage et les entretoises sont assemblées par une
barre de jonction (3).
L’entraînement des unités est assuré à partir de l’unité
menante (4) au moyen d’un arbre de transmission (5).
Grâce à cette construction, le remplacement d’une unité ou
d’un arbre de transmission peut se faire rapidement.
Sur la SPLENDIMO PC avec type “S” des disques et si
besoin est, l’ordre des unités ayant une rotation à droite et à
gauche peut également être modifié.
