Lenze EZAEDE1001 - Page 39

Lenze EDBZAEDE1001 DE/EN/FR/ES/ITS 1.0 11
FR
Fonctionnement 3

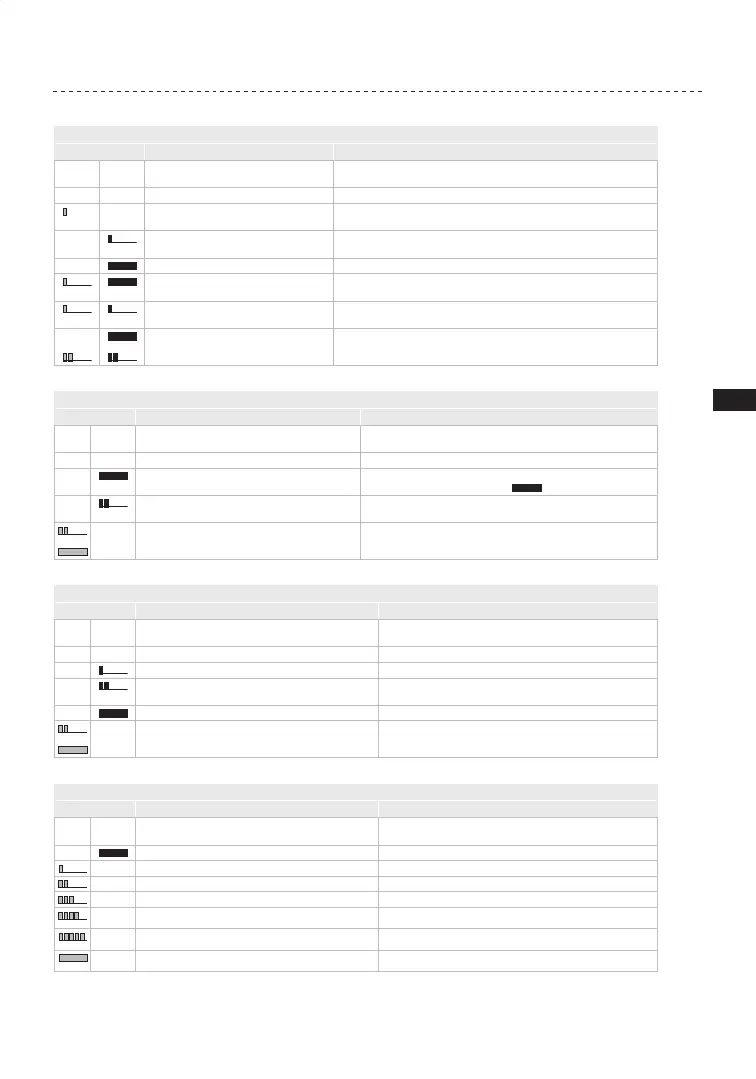

LED "POWER"
Etat Description des LED Description de l'état
LED
rouge
LED
verte
Remarque importante : CMM = copieur de module mémoire
m m
Deux LED éteintes Alimentation absente
m
LED rouge : scintillement lent/3 s, LED
verte : OFF
CMM OFF. Charge de l'accumulateur en cours. Chargeur USB raccordé.
m
LED rouge : OFF, LED verte : scintillement
lent/3 s
CMM OFF. Accumulateur chargé. Chargeur USB raccordé.
m
LED rouge : OFF, LED verte : ON CMM ON. Accumulateur chargé ou fonctionnement accumulateur.
LED rouge : scintillement lent/3 s, LED
verte : ON
CMM OFF. Charge de l'accumulateur en cours.
En alternance : LED rouge : scintillement,
LED verte : scintillement
CMM ON. Erreur accumulateur : surcharge accumulateur ou
surtempérature.
LED verte : ON pendant 7 s, puis deux
scintillements rouges et verts
CMM ON. Avertissement d'une charge accumulateur faible
LED "MASTER"
Etat Description des LED Description de l'état
LED
rouge
LED
verte
m m
Deux LED éteintes Sans module de mémoire dans le socle maître
m
LED rouge : OFF, LED verte : ON Le module de mémoire est enfiché dans le socle maître. Copie
correctement achevée si esclave =
m
LED rouge : OFF, LED verte : 2 scintillements
synchrones à l'esclave.
Copie en cours
m
LED rouge : ON ou 2 scintillements, LED verte : OFF Copie échouée. Voir tableaux des codes d'erreur.
LED "SLAVE"
Etat Description des LED Description de l'état
LED
rouge
LED
verte
m m
Deux LED éteintes Sans module de mémoire dans le socle maître
m
LED rouge : OFF, LED verte : scintillements lents Module de mémoire enfiché dans le socle maître
m
LED rouge : OFF, LED verte : 2 scintillements
synchrones au maître.
Copie en cours
m
LED rouge : OFF, LED verte : ON Dernière copie correctement achevée
m
LED rouge : ON ou 2 scintillements, LED verte : OFF Copie échouée. Voir tableaux des codes d'erreur.
Codes d'erreur
Etat Description des LED Description de l'erreur
LED
rouge
LED
verte
m
LED verte allumée en continu Sans erreur : fonctionnement sans défaut
m
LED rouge : 1 clignotement Données incompatibles
m
LED rouge : 2 clignotements Contrôle du module de mémoire échoué
m
LED rouge : 3 clignotements Types de module non identique de l'esclave et du maître
1
m
LED rouge : 4 clignotements Module inconnu
m
LED rouge : 5 clignotements Accès au module de mémoire échoué/Timeout
m
LED rouge allumée en continu Erreur d'accès générale
