3 Funzionamento
3.2 Indicatori a LED

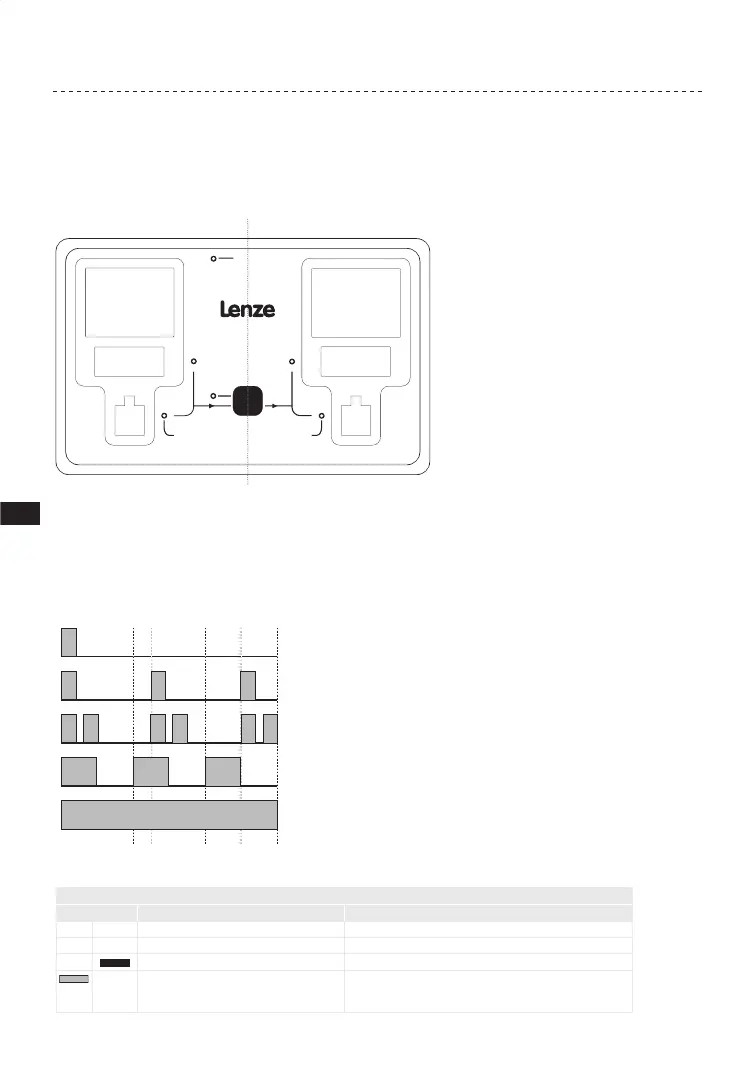

La figura 6 mostra i LED sul lato frontale del copiatore per moduli di memoria. Quanto
riportato in grigio non è presente sul prodotto effettivo.
Memory Module Copier
SLAVEMASTER
POWER
COPY
840
0
S
tate/High/Toplin
e
8
400
State/High/Toplin
e
Lenze
A
C Tec
h
E
PM
Lenze
A
C Tec
h
EP
M
MA
S
TE
R
S
LAV
E
Figura 6: posizioni dei LED
Nelle tabelle seguenti vengono utilizzati barre o cerchi grigi per il LED rosso e barre o cerchi
neri per il LED verde.
Un cerchio vuoto (non pieno) indica che il LED è spento (non acceso: m m).
1s 2s 3s0s
Il LED lampeggia 1 volta ogni 3 s (lampeggio lento)
Il LED lampeggia 1 volta ogni 1,25 s (lampeggio)
Il LED lampeggia 2 volte ogni 1,25 s (doppio lampeggio
)
Il LED lampeggia 1 volta ogni 1 s
Il LED è permanentemente acceso
1.25 2.50
LED COPY
STATO Descrizione LED Descrizione dello stato
Rosso Verde
m m
Entrambi spenti Tasto [COPY] non azionato
m
Rosso: spento, Verde: acceso Copia in corso
m
Rosso: acceso (con tasto premuto), Verde:
spento
Se il LED rosso è acceso quando viene premuto il tasto
[COPY], gli slot per master/slave non sono pronti per il
funzionamento
