ES
3 Operación
3.2 LEDs indicadores

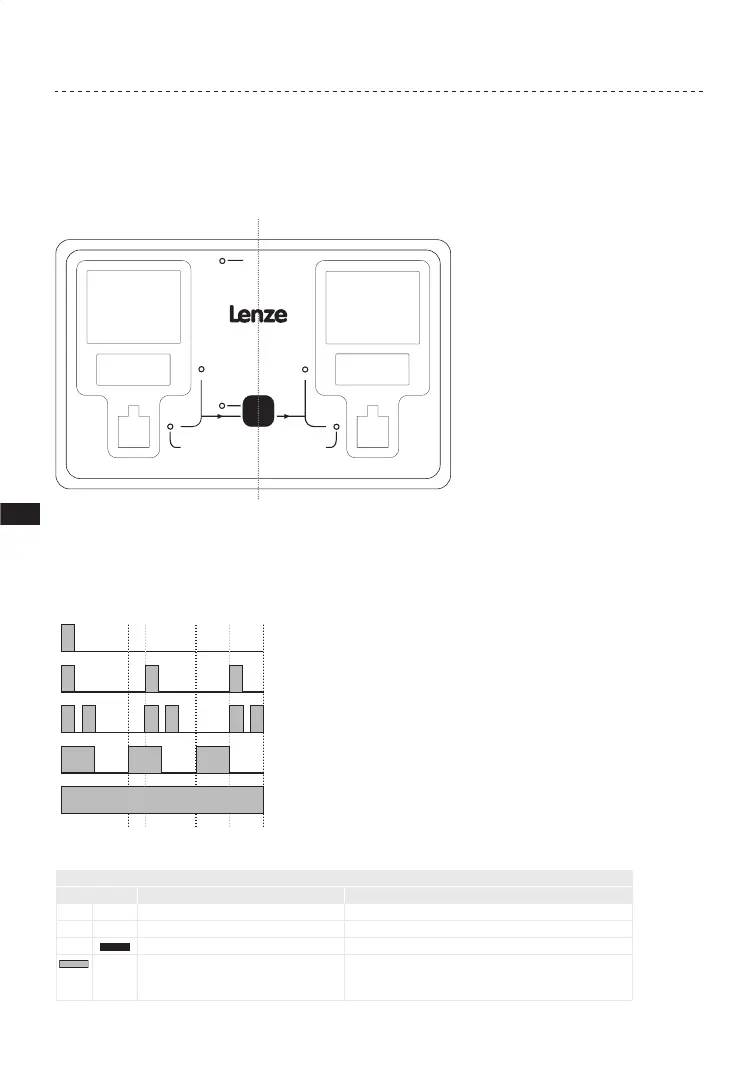

La figura 6 muestra los LEDs en la cara frontal del copiador de módulos de memoria. El texto
que aparece en gris no aparece en el producto.
Memory Module Copier
SLAVEMASTER
POWER
COPY
840
0
S
tate/High/Toplin
e
8
400
State/High/Toplin
e
Lenze
A
C Tec
h
E
PM
Lenze
A
C Tec
h
EP
M
MA
S
TE
R
S
LAV
E
Figura 6: Posiciones de los LEDs
En las siguientes tablas, las columnas o círculos grises representan al LED rojo y las columnas
o círculos negros al LED verde.
Un círculo no rellenado significa que el LED está apagado (no iluminado m m).
1s 2s 3s0s
LED parpadea 1 vez cada 3s (destello lento)
LED parpadea 1 vez cada 1,25s (destello)
LED parpadea 2 veces cada 1,25s (doble destello
)
LED parpadea 1 vez cada 1s
LED está encendido permanentemente
1.25 2.50
LED COPY
ESTADO Descripción del LED Descripción del estado
Rojo Verde
m m
Ambos apagados La tecla [COPY] no está pulsada.
m
Rojo: apagado, verde: encendido Copia en proceso.
m
Rojo: encendido (mientras se está
pulsando la tecla), verde: apagado
Si el LED rojo se enciende mientras se está pulsando la
tecla [COPY], las bases master y esclavo no están listas
para funcionar.
