motec avec moteur ou motoréducteur
Câblage conforme CEM
3
EDK82MV371 DE/EN/FR 6.0
147
L
Remplir les conditions suivantes pour assurer un fonctionnement
sans problème :
l Tous les câbles (à l’exception du câble réseau) doivent être blindés
impérativement.
l Relier soigneusement le blindage avec PE.
l Raccorder les conducteurs de protection moteur et réseau à des
bornes PE différentes.

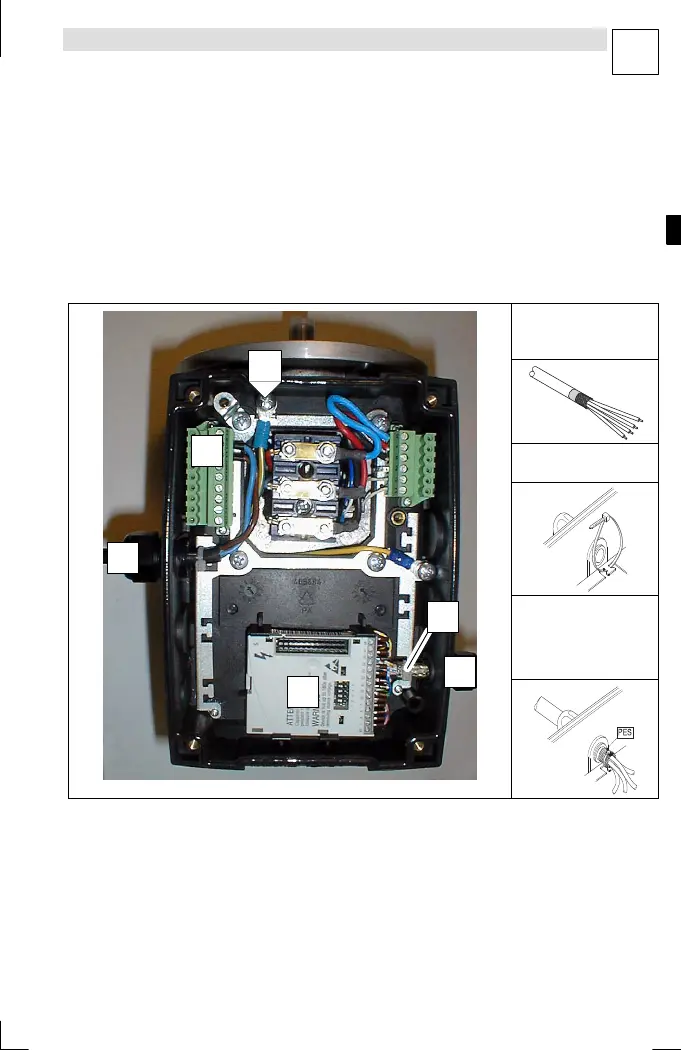

A
E
B
X1
C
D
8200mot151
Blindage :
1. Préparer le câble.
2. Positionner le
serre−câble.
3. Positionner le câble et
serrer le serre−câble.
Le blindage doit être
serré à fond avec la
tôle de blindage.
Câble réseau L1, N, PE ou L1, L2, PE
Raccordement du câble réseau avec PE (terre)
Câble de commande blindé
Blindage du câble de commande (le blindage avec serre−câble doit être serré à fond avec la tôle.)
Module de fonction
X1 Bornier raccordement réseau
PES Raccordement HF via connexion avec PE par surface importante
