3
motec mit Motor oder Getriebemotor

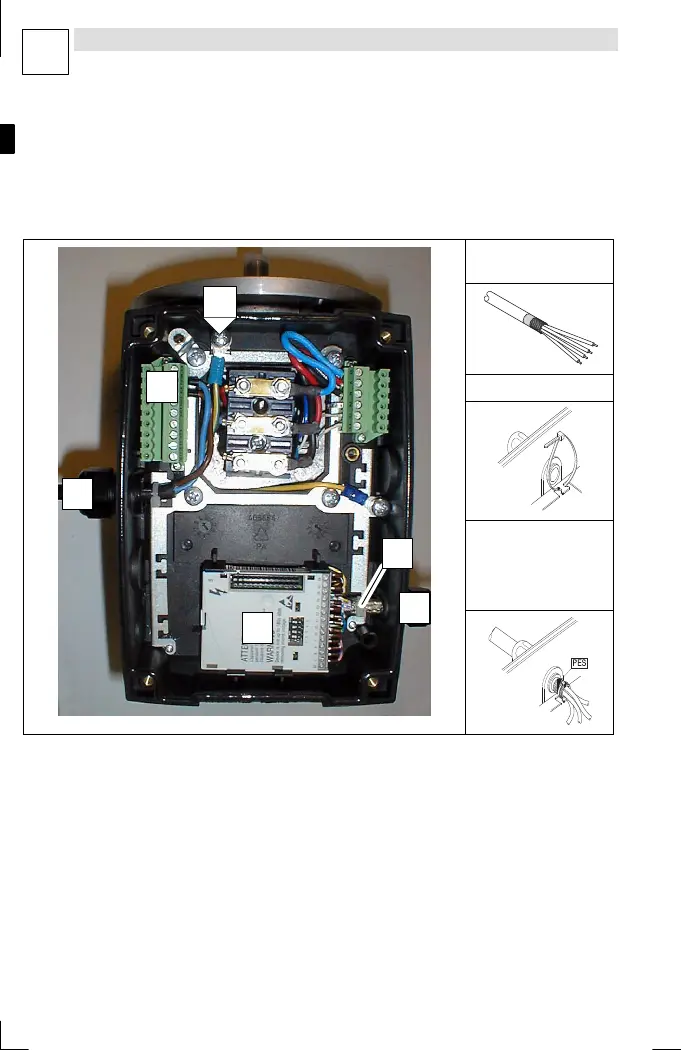

EMV−gerechte Verdrahtung
EDK82MV371 DE/EN/FR 6.0
L
20
Bedingungen für störungsfreien Betrieb:
l Mit Ausnahme der Netzleitung nur geschirmte Leitungen verwenden.
l Schirmung sorgfältig auf PE legen.
l Motor− und Netz−Schutzleiter an getrennte PE−Klemmen schrauben.
A
E
B
X1
C
D
8200mot151
Schirmauflage:
1. Leitung vorbereiten
2. Kabelbinder einlegen
3. Leitung einlegen und
Kabelbinder anziehen.
Die Abschirmung muß
fest mit dem Schirm-
blech verbunden sein.
Netzleitung L1, N, PE bzw. L1, L2, PE
PE−Anschluß Netzleitung
Geschirmte Steuerleitung
Schirmauflage Steuerleitung; Schirm mit Kabelbinder fest auf dem Blech fixieren
Funktionsmodul
X1 Klemmenleiste Netzanschluß
PES HF−Schirmabschluß durch großflächige Anbindung an PE
