Instalación
Tenga en cuenta lo siguiente cuando utilice el disyuntor de pérdida a tierra:
• Instalación del disyuntor de fuga a tierra únicamente entre la red de suministro y el controlador.
• El disyuntor de fuga a tierra se puede activar mediante:
- corrientes de fuga capacitiva entre los blindajes de cable durante el funcionamiento (especial-
mente con largos cables de motor blindados)
- la conexión de varios controladores a la red de suministro al mismo tiempo
- filtros RFI
AIN AIN
COM
U V W
L1 L2
9 A+ A1 2020 E1 E2 E3 71 62 7 72
COM COM +12 V +15 V +15 V +10 V
8U
8U7
+
_
28 7
L3
7
28
E1 E2
E3 E4
E4 A2
AOUT
TXA
TXB
COM
DIGOUT
DIGOUT
PE
N
L3
L2
L1
3/PE 320V 0 % 528V + 0 %
48 Hz 62 Hz
PES
PE
PES
PES
M
3~
PES
PE
0 … +5 V
0 … +10 V
-10 … +10 V
0 … 20 mA
4 … 20 mA
1k …10k
+12 V DC - 0 %
…
+30 V DC + 0 %
L1 L2
PE
N
L3
L2
L1
3/PE 180V 0% 264V + 0 %
48 Hz 62 Hz
L3
L2/N
PE
N
L3
L2
L1
2/PE 180V 0% 264V + 0 %
48 Hz 62 Hz
L1
PE
N
L3
L2
L1
1/N/PE 180V 0% 264V + 0 %
48 Hz 62 Hz
L2/N L1
8I
0 5 Nm/4 5 lb in
6 mm/0 24 in
1 2 Nm/10 lb in
9 mm/0 35 n
0 2 Nm/2 lb in
6 mm/0 24 in
< 1mm²/AWG 26 16
Tmd003

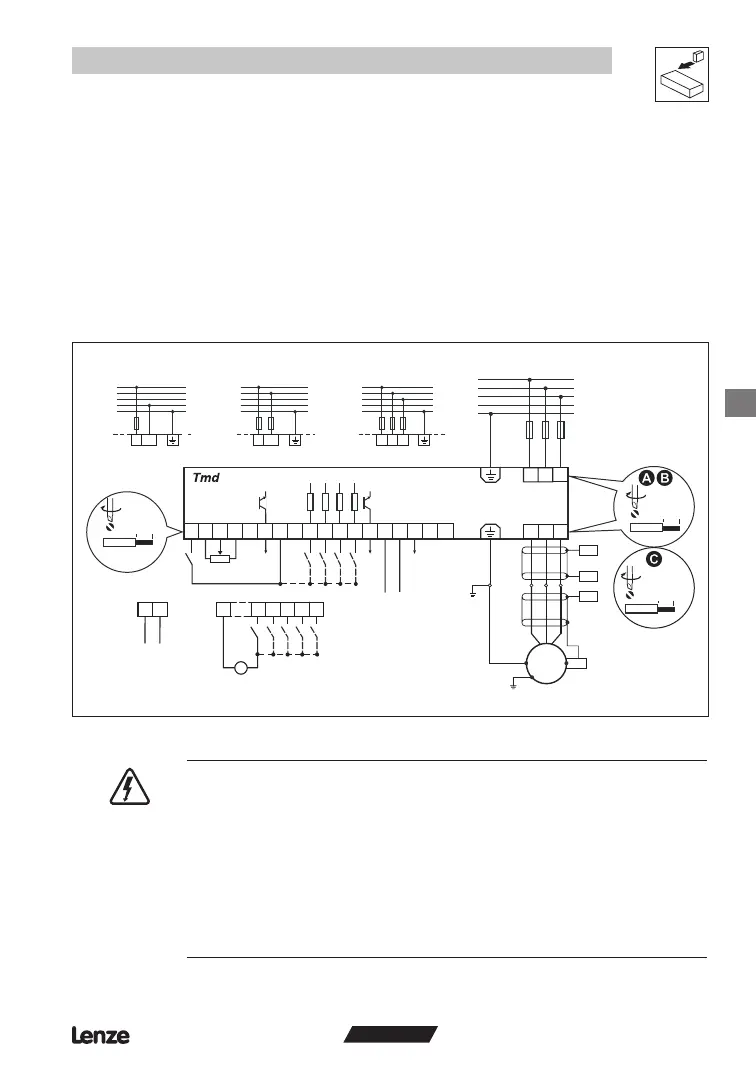

3.2.3 Diagrama de conexión
¡PELIGRO!
• Peligro de descarga eléctrica. El potencial eléctrico del circuito puede alcanzar
los 480 VAC sobre la conexión a tierra. Los capacitores conservan la carga
después de desconectar el suministro de corriente. Desconecte el suministro de
corriente y espere hasta que la tensión entre B+ y B- sea 0 VDC antes de revisar
la transmisión.
• No conecte los terminales de salida (U,V,W) a la red de suministro. La transmisión
puede resultar gravemente dañada.
• No conecte y desconecte la corriente de la red de suministro más de una vez
cada tres minutos. Dañará la transmisión.
