Lenze Tmd - Instalación Eléctrica; Instalación Según Los Requisitos EMC

ESPANOL
8
Instalación
Tipo
Instalación conforme a EN 60204-1 Instalación conforme a UL
DPT
(2)
.
Fusible
Fusible
automático
L1, L2, L3, PE
[mm
2
]
Fusible
(3)
L1, L2, L3, PE
[AWG]
1/N/PE
ETMD371L2YXA, ETMD551L2YXA M10 A C10 A 1,5 10 A 14
> 30 mA
ETMD751L2YXA M16 A C16 A 2,5 15 A 14
ETMD112L2YXA M20 A C20 A 2,5 15 A 12
ETMD152L2YXA M25 A C25 A 2,5 20 A 12
ETMD222L2YXA M30 A C30 A 4,0 30 A 10
3/PE
ETMD371L2YXA...ETMD112L2_XA
(4)
M10 A C10 A 1,5 10 A 14
ETMD152L2_XA
(4)
M16 A C16 A 1,5 12 A 14
ETMD222L2_XA
(4)
M16 A C16 A 2,5 15 A 12
ETMD402L2TXA M25 A C25 A 4,0 25 A 10
ETMD552L2TXA M40 A C40 A 6,0 35 A 8
ETMD752L2TXA M50 A C50 A 10 45 A 8
ETMD371L4TXA...ETMD222L4TXA M10 A C10 A 1,5 10 A 14
ETMD302L4TXA M16 A C16 A 1,5 12 A 14
ETMD402L4TXA M16 A C16 A 2,5 15 A 14
ETMD552L4TXA M20 A C20 A 2,5 20 A 12
ETMD752L4TXA M25 A C25 A 4,0 25 A 10
(1) Cumpla las normas locales aplicables
(2) Disyuntor de fuga a tierra sensible a la corriente por impulsos o a la corriente universal
(3) Fusibles de limitación de corriente que actúan rápido de clase CC o T de UL, 200,000 AIC, necesarios.
Bussman KTK-R, JJN, JJS, o equivalente
(4) “_” = Y o T; los regímenes son los mismos para cualquier modelo con entrada 3/PE

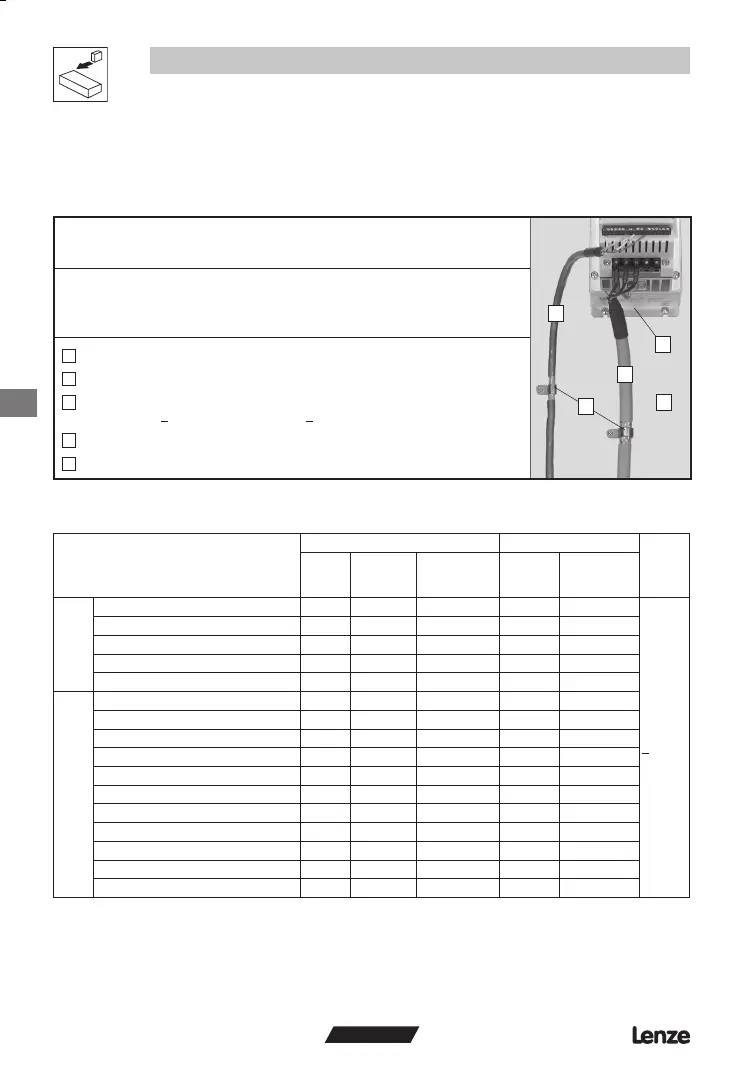

EMC
Cumplimiento de la norma EN 61800-3/A11
Emisión de ruidos
Cumplimiento del valor límite de clase A conforme a la norma EN 55011 si se instala
en un armario de control con el filtro adecuado y la longitud del cable no supera los
10 m
A
Abrazaderas de blindaje
B
Cable de control
C
Cable del motor de baja capacitancia
(núcleo/núcleo < 75 pF/m, núcleo/blindaje < 150 pF/m)
D
Placa de montaje conductora
E
Filtro
Tmd005
B
C
D
A
3.2 Instalación eléctrica
3.2.1 Instalación según los requisitos EMC
3.2.2 Secciones de fusibles/cables
E
(1)
