Installation
(1)

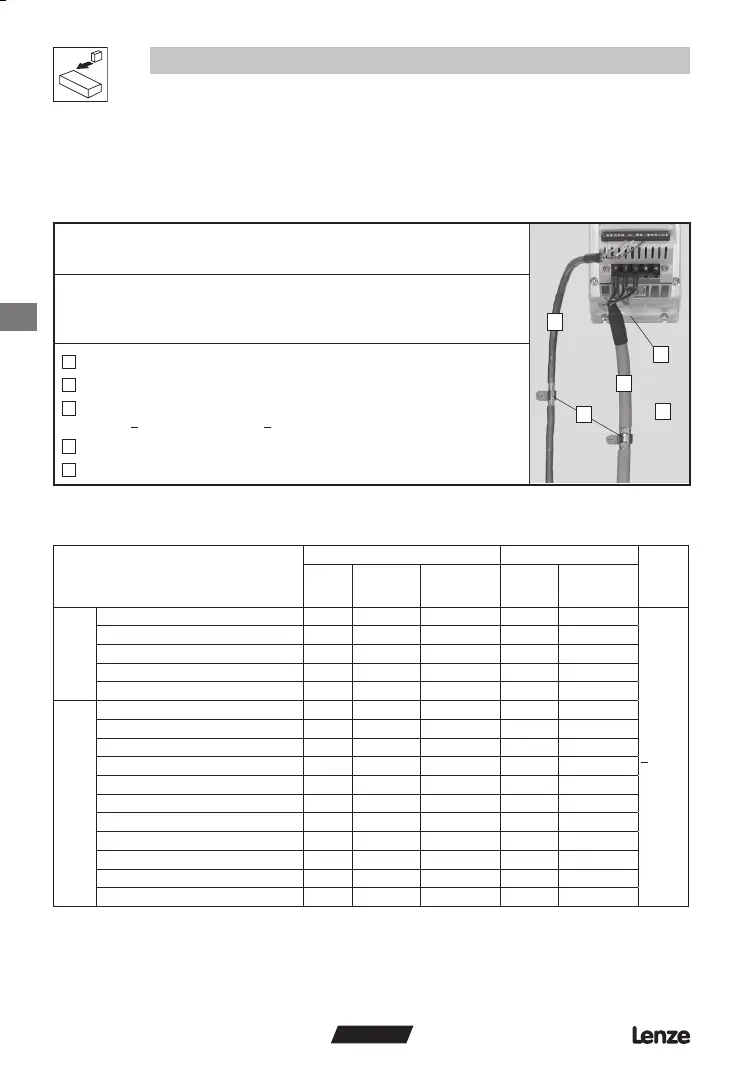

3.2.2 Fusibles/section des câbles
Type
Installation selon EN 60204-1 Installation selon UL
DD
(2)
Fusible Disjoncteur
L1, L2, L3, PE
[mm²]
Fusible
(3)
L1, L2, L3, PE
[AWG]
1/N/PE
ETMD371L2YXA, ETMD551L2YXA M10 A C10 A 1,5 10 A 14
> 30 mA
ETMD751L2YXA M16 A C16 A 2,5 15 A 14
ETMD112L2YXA M20 A C20 A 2,5 15 A 12
ETMD152L2YXA M25 A C25 A 2,5 20 A 12
ETMD222L2YXA M30 A C30 A 4,0 30 A 10
3/PE
ETMD371L2YXA...ETMD112L2_XA
(4)
M10 A C10 A 1,5 10 A 14
ETMD152L2_XA
(4)
M16 A C16 A 1,5 12 A 14
ETMD222L2_XA
(4)
M16 A C16 A 2,5 15 A 12
ETMD402L2TXA M25 A C25 A 4,0 25 A 10
ETMD552L2TXA M40 A C40 A 6,0 35 A 8
ETMD752L2TXA M50 A C50 A 10 45 A 8
ETMD371L4TXA...ETMD222L4TXA M10 A C10 A 1,5 10 A 14
ETMD302L4TXA M16 A C16 A 1,5 12 A 14
ETMD402L4TXA M16 A C16 A 2,5 15 A 14
ETMD552L4TXA M20 A C20 A 2,5 20 A 12
ETMD752L4TXA M25 A C25 A 4,0 25 A 10
(1) Respectez la réglementation locale en vigueur.
(2) Disjoncteur différentiel courant impulsionnel ou disjoncteur différentiel sensitif tout courant.
(3) Fusibles rapides de type UL Classe CC ou T limiteur de courant, 200 000 AIC, requis. Bussman KTK-R, JJN, JJS, ou équivalent.
(4) « _ » = Y ou T ; les caractéristiques sont identiques pour les deux modèles avec une entrée 3/PE.
CEM
Conforme à la norme EN 61800-3/A11
Perturbations radio-électriques : émission
Conforme à la valeur limite de la Classe A de la norme EN 55011 avec installation
dans un coffret électrique avec filtre “montage arrière” approprié et avec câble moteur
de 10m maxi.
A
Colliers de blindage
B
Câble de commande
C
Câble moteur de faible capacité
(brin/brin < 75 pF/m, brin/blindage < 150 pF/m)
D
Plaque de montage conductrice
E
Filtre
Tmd005
B
E
C
D
A
3.2 Installation électrique
3.2.1 Installation conforme aux directives CEM
