ESPANOL
7
Instalación
Tmd002
Tipo
a
[mm]
a1
[mm]
b
[mm]
b1
[mm]
b2
[mm]
c
[mm]
s1
[mm]
s2
[mm]
m
[kg]
ETMD371L2YXA 93 84 146 128 17 100 15 50 0,6
ETMD551L2YXA, ETMD751L2_XA
(1)
93 84 146 128 17 120 15 50 0,9
ETMD112L2TXA 93 84 146 128 17 146 15 50 1,1
ETMD112L2YXA
ETMD371L4TXA...ETMD112L4TXA
114 105 146 128 17 133 15 50 1,4
ETMD152L2_XA
(1)
ETMD152L4TXA
114 105 146 128 17 171 15 50 1,9
ETMD222L2_XA
(1)
, ETMD402L2TXA
ETMD222L4TXA...ETMD402L4TXA
114 105 146 100 17 171 15 50 2,0
ETMD552L2TXA, ETMD752L2TXA
ETMD552L4TXA, ETMD752L4TXA
146 137 197 140 17 182 30 100 3,4
(1) “_” = Y o T; los dimensiones son los mismos para cualquier modelo

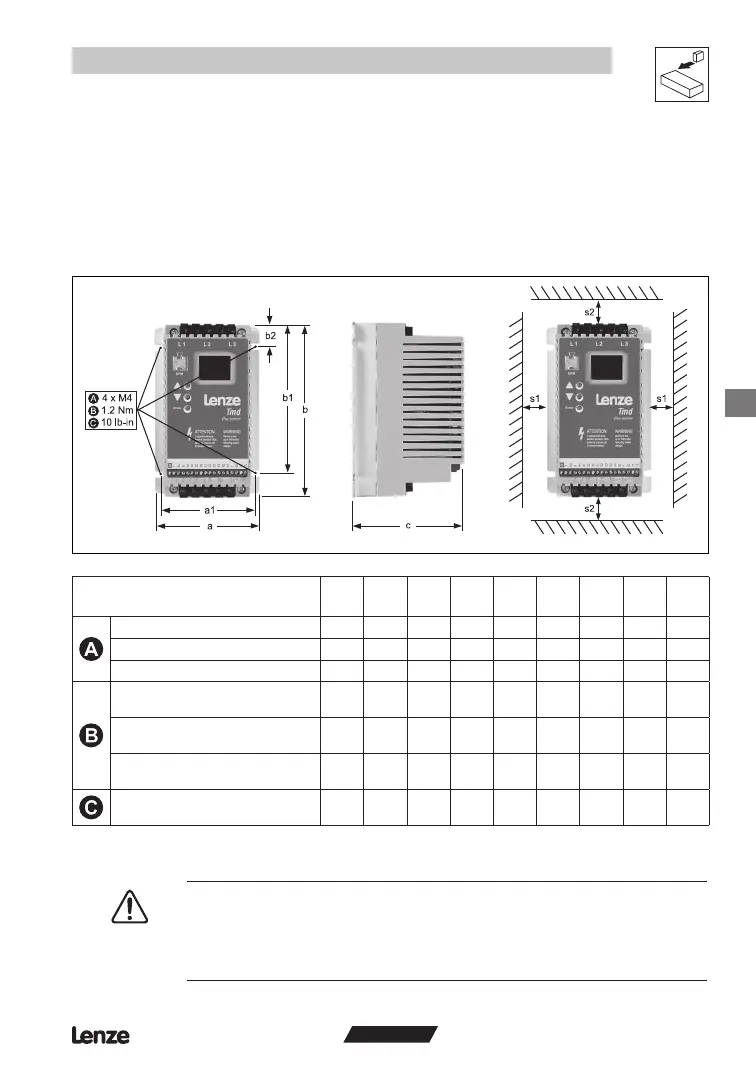

3 Instalación
3.1 Instalación mecánica
3.1.1 Dimensiones y montaje
¡AVISO!
Los convertidores no se deben instalar en lugares en los que se vean sometidas a
condiciones medioambientales adversas, como, por ejemplo: combustible, petróleo,
vapores peligrosos o polvo; humedad excesiva; vibración excesiva o temperaturas
excesivas. Póngase en contacto con Lenze para obtener más información.
