DEUTSCH
8
Installation
Typ
Installation gemäß EN 60204-1 Installation gemäß UL
FI-
Schutz-
schalter
2)
Sicherung
Sicherungs-
automat
L1, L2, L3, PE
[mm²]
Sicherung
(3)
L1, L2,
L3, PE
[AWG]
1/N/PE
ETMD371L2YXA, ETMD551L2YXA M10 A C10 A 1,5 10 A 14
> 30 mA
ETMD751L2YXA M16 A C16 A 2,5 15 A 14
ETMD112L2YXA M20 A C20 A 2,5 15 A 12
ETMD152L2YXA M25 A C25 A 2,5 20 A 12
ETMD222L2YXA M30 A C30 A 4,0 30 A 10
3/PE
ETMD371L2YXA...ETMD112L2_XA
(4)
M10 A C10 A 1,5 10 A 14
ETMD152L2_XA
(4)
M16 A C16 A 1,5 12 A 14
ETMD222L2_XA
(4)
M16 A C16 A 2,5 15 A 12
ETMD402L2TXA M25 A C25 A 4,0 25 A 10
ETMD552L2TXA M40 A C40 A 6,0 35 A 8
ETMD752L2TXA M50 A C50 A 10 45 A 8
ETMD371L4TXA...ETMD222L4TXA M10 A C10 A 1,5 10 A 14
ETMD302L4TXA M16 A C16 A 1,5 12 A 14
ETMD402L4TXA M16 A C16 A 2,5 15 A 14
ETMD552L4TXA M20 A C20 A 2,5 20 A 12
ETMD752L4TXA M25 A C25 A 4,0 25 A 10
(1) Beachten Sie die geltenden örtlichen Vorschriften.
(2) FI-Schutzschalter für Impulsstrom oder Dauerstrom
(3) Schnelle Strombegrenzungssicherungen gemäß UL, Klasse CC oder T, 200.000 AIC erforderlich. Bussmann KTK-R, JJN, JJS, oder entspr.
(4) „_“ = Y oder T; die Bemessungsdaten sind für beide Modelle mit 3/PE-Eingang identisch.
EMV
Einhaltung von EN 61800-3/A11
Geräuschemission
Einhaltung der Grenzwerte Klasse A gemäß EN 55011 bei Installation in einem
Schaltschrank mit entsprechendem Unterbau-Filter und Motorleitungslängen unter 10
m.
A
Abschirmungsklemmen
B
Steuerleitung
C
Motorleitung mit niedriger Kapazität
(Kern/Kern < 75 pF/m, Kern/Abschirmung < 150 pF/m)
D
Elektrisch leitende Montageplatte
E
Filter
Tmd005
B
C
D
A
E

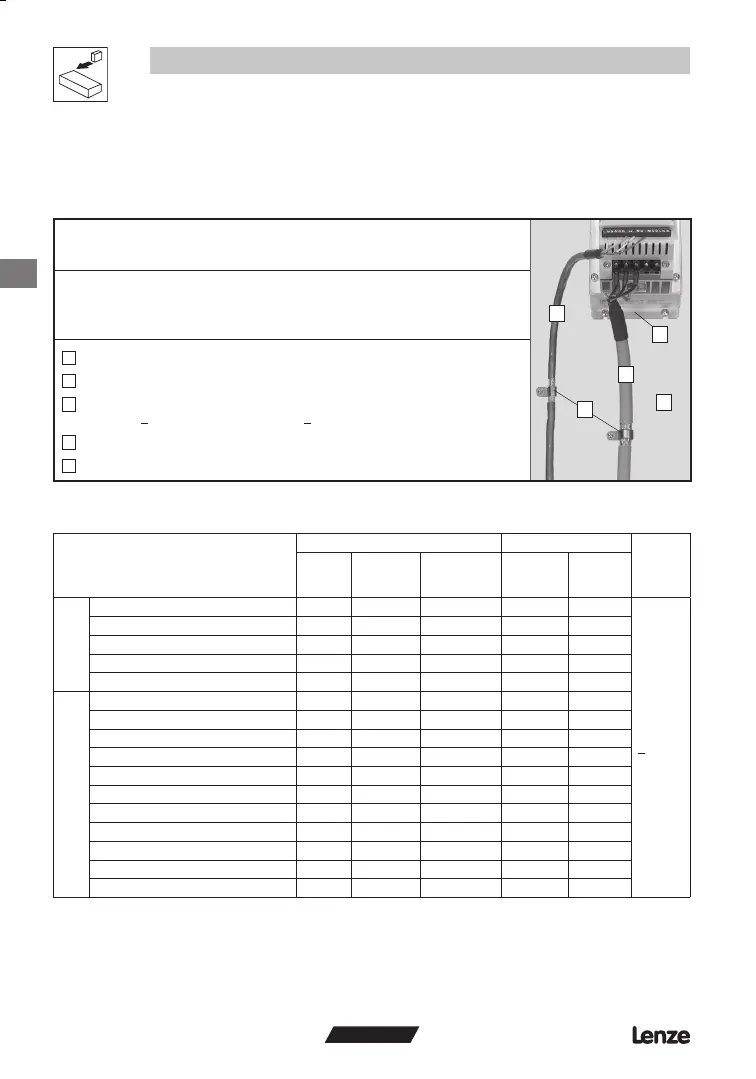

3.2 Elektroinstallation
3.2.1 Installation gemäß EMV-Richtlinien
3.2.2 Sicherungen/Leitungsquerschnitte
(1)
