Lenze Tmd - Fusibili;Sezione Dei Cavi; Installazione Elettrica; Installazione Secondo I Requisiti EMC

ITALIANO
8
Installazione
Tipo
Installazione secondo EN 60204-1
Installazione secondo UL
Interruttore
differenziale
(2)
Fusibile
Interruttore
automatico
in miniatura
L1, L2,
L3, PE
[mm
2
]
Fusibile
(3)
L1, L2,
L3, PE
[AWG]
1/PE
ETMD371L2YXA, ETMD551L2YXA M10 A C10 A 1,5 10 A 14
> 30 mA
ETMD751L2YXA M16 A C16 A 2,5 15 A 14
ETMD112L2YXA M20 A C20 A 2,5 15 A 12
ETMD152L2YXA M25 A C25 A 2,5 20 A 12
ETMD222L2YXA M30 A C30 A 4,0 30 A 10
3/PE
ETMD371L2YXA...ETMD112L2_XA
(4)
M10 A C10 A 1,5 10 A 14
ETMD152L2_XA
(4)
M16 A C16 A 1,5 12 A 14
ETMD222L2_XA
(4)
M16 A C16 A 2,5 15 A 12
ETMD402L2TXA M25 A C25 A 4,0 25 A 10
ETMD552L2TXA M40 A C40 A 6,0 35 A 8
ETMD752L2TXA M50 A C50 A 10 45 A 8
ETMD371L4TXA...ETMD222L4TXA M10 A C10 A 1,5 10 A 14
ETMD302L4TXA M16 A C16 A 1,5 12 A 14
ETMD402L4TXA M16 A C16 A 2,5 15 A 14
ETMD552L4TXA M20 A C20 A 2,5 20 A 12
ETMD752L4TXA M25 A C25 A 4,0 25 A 10
(1) Osservare le norme locali applicabili
(2) Interruttore automatico per dispersione a terra sensibile a corrente di picco o corrente totale
(3) Sono necessari fusibili UL, classe CC o T, a rapido intervento per la limitazione di corrente, dimensionati a 200.000 AIC. Bussman
KTK-R, JJN, JJS, o equivalenti
(4) “_” = Y or T; le classi sono le stesse per entrambi i modelli con ingresso 3/PE

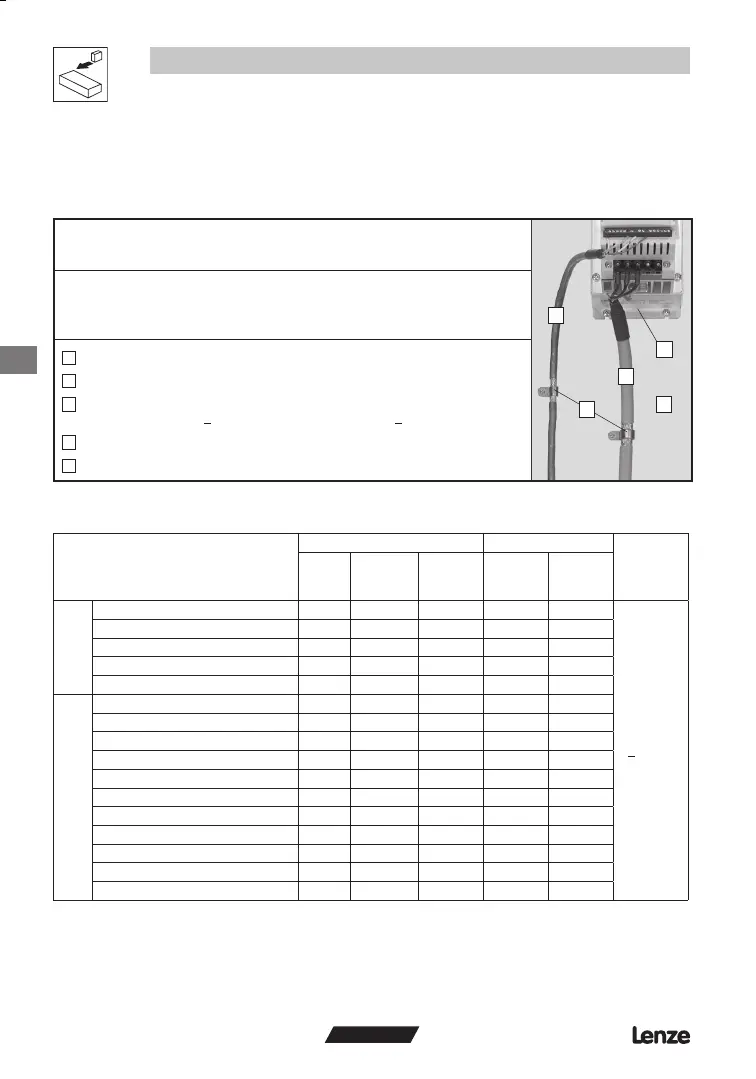

EMC
Conforme a EN 61800-3/A11
Emissione disturbi
La conformità ai valori limite della classe A secondo EN 55011 è garantita se il disposi-
tivo è installato in un armadio di controllo con filtro footprint appropriato e cavo motore
non superiore a 10 m.
A
Morsetti per schermatura
B
Cavo di comando
C
Cavo motore a bassa capacità
(conduttore/conduttore < 75 pF/m, conduttore/schermatura < 150 pF/m)
D
Piastra di montaggio elettricamente conduttiva
E
Filtro
Tmd005
B
C
D
A
E
(1)
3.2 Installazione elettrica
3.2.1 Installazione secondo i requisiti EMC
3.2.2 Fusibili/sezione dei cavi
