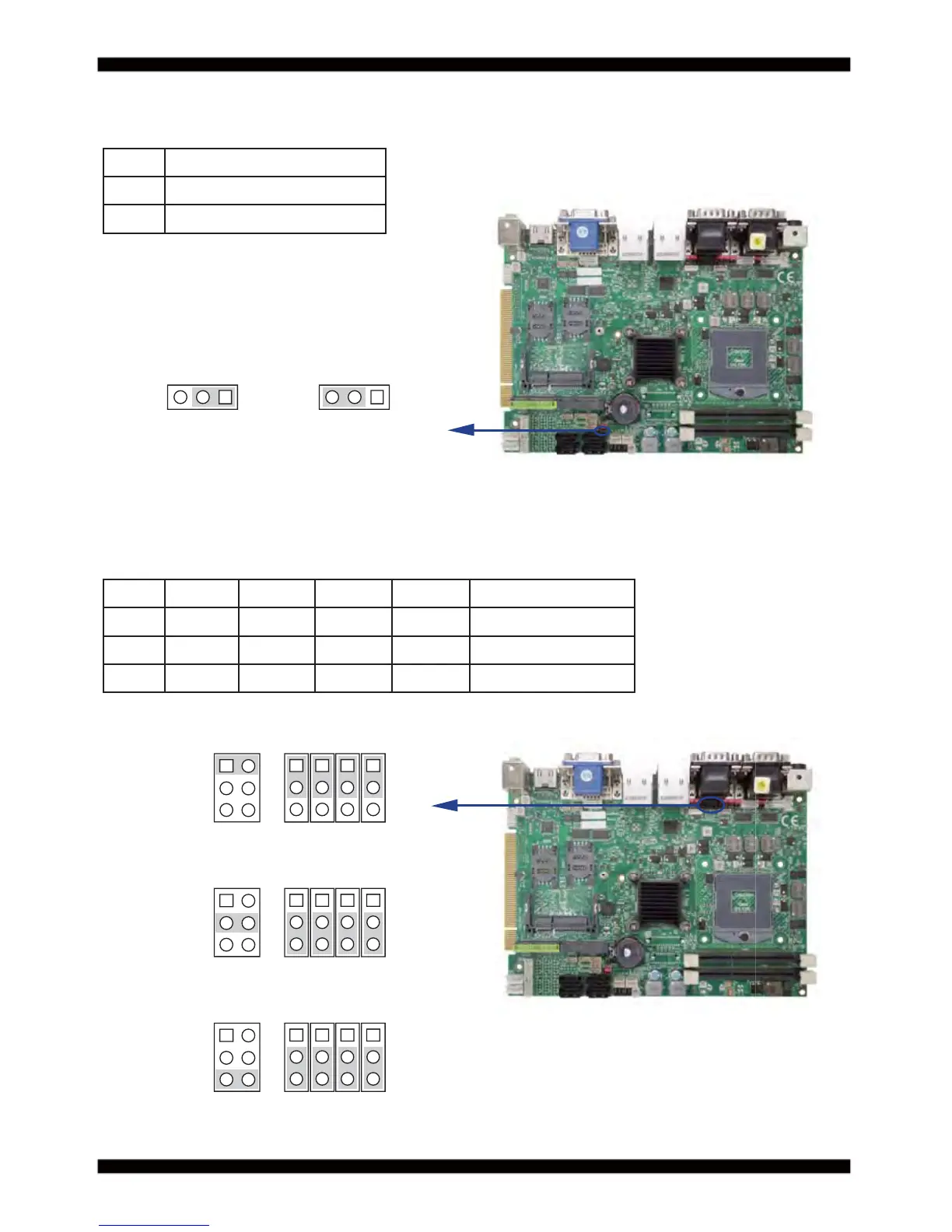

2-11 JSP1: AT/ATX Power select
2-12 JSC2,JSC21/22/23/24: COM2 RS232/422/RS485 select
JSP1
JSC2
JSC2
JSC2
JSC21
JSC21
JSC21
JSC22
JSC22
JSC22
JSC23
JSC23
JSC23
JSC24
JSC24
JSC24
AT power
RS422
RS485
ATX power*
*RS232
JSP1 Description
*1-2 ATX power mode
2-3 AT power mode
JSC2 JSC21 JSC22 JSC23 JSC24 Description
*1-2 *1-2 *1-2 *1-2 *1-2 RS232*
3-4 2-3 2-3 2-3 2-3 RS422
5-6 2-3 2-3 2-3 2-3 RS485
