Installazione della base dello scanner
Assemblaggio della
base

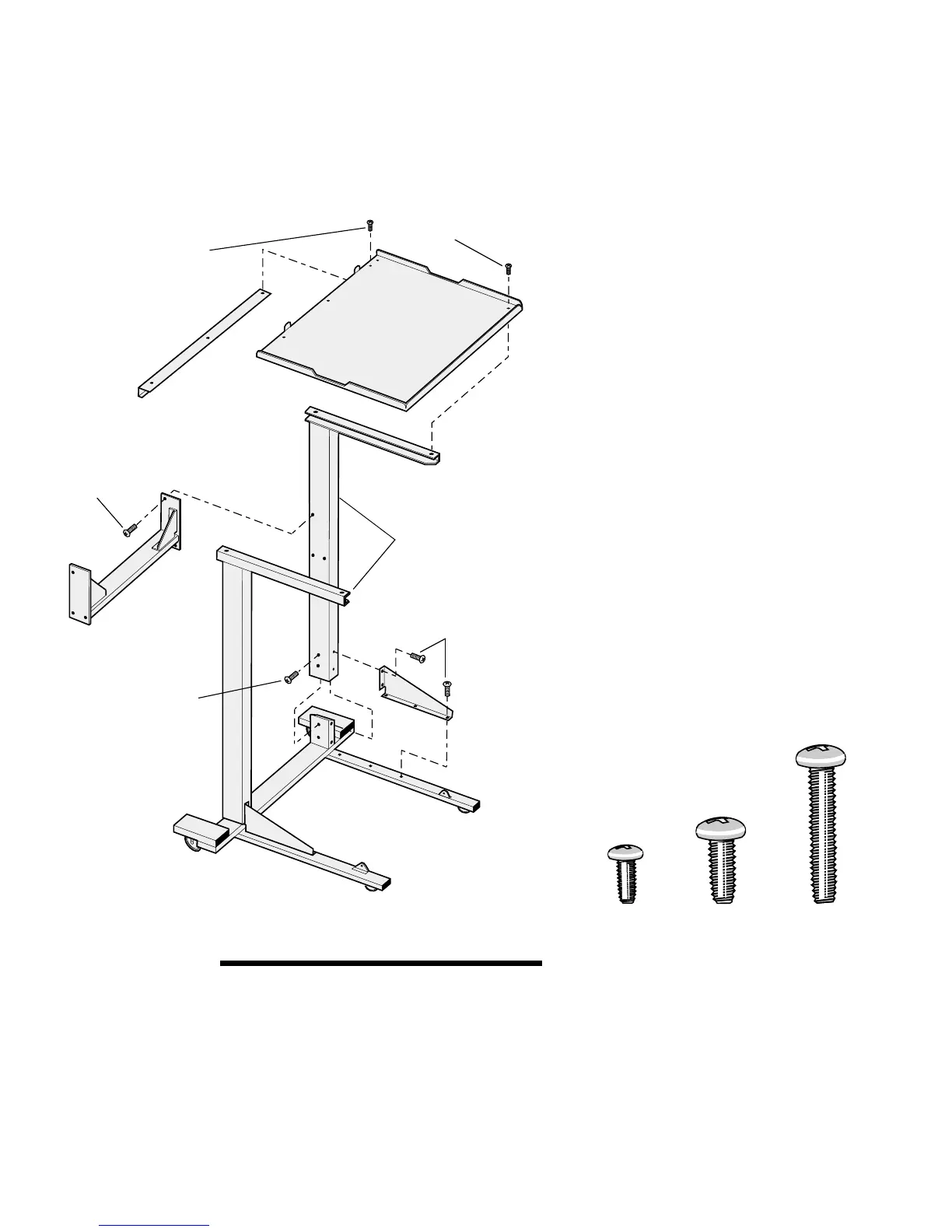

1 Inserire il sostegno destro e
sinistro nelle estensioni che si
trovano sulla base. Verificare che i
fori per le viti siano rivolti verso
l’interno. Assicurare ciascun
sostegno alla base con due viti
medie.
2 Fissare i supporti della base:
a Utilizzando due viti medie per
collegare ciascun supporto ai
sostegni.
b Utilizzando tre viti medie per
collegare ciascun supporto alla
base.
3 Fissare la staffa ai sostegni con
sei viti medie.
4 Fissare il piano ai sostegni con
quattro viti corte.
5 Fissare il supporto del piano di
appoggio con tre viti corte.
Nota: Conservare le quattro viti medie
rimaste.
Supporto del
piano di
appoggio
Piano di
appoggio
Staffa
Base
Supporto
della base
3 corte
4 corte
6 medie
4 medie
10 medie
Sostegno
destro e
sinistro
Corta Media Lunga
