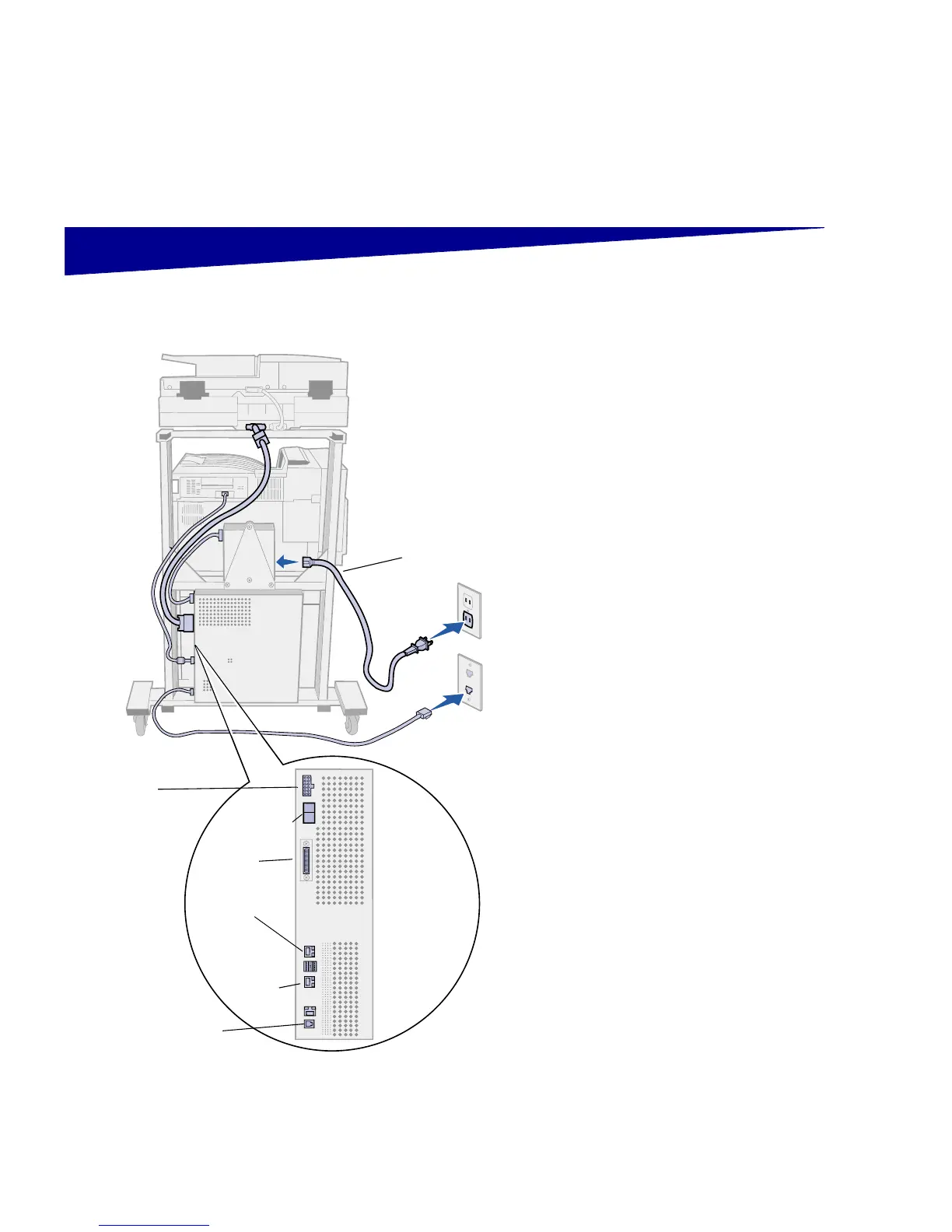

Collegamento dei cavi
Step 7: Collegamento dei cavi
Non inserire il cavo di alimentazione in
una presa fino al termine della
procedura (vedere "Accensione
dell'unità di controllo e della stampante"
a pagina 16).
1 Verificare che la stampante
e l'unità di controllo siano spente
e scollegate dall'alimentazione.
2 Collegare l'estremità toroidale del
cavo allo scanner e l'altra
estremità all'unità di controllo.
Stringere le viti a testa piatta su
entrambe le estremità del cavo.
3 Collegare l'estremità toroidale del
cavo Ethernet (e) alla porta
Ethernet 1 sull'unità di controllo
e l'altra estremità alla stampante.
4 Se necessario, collegare
l'adattatore al cavo della linea
telefonica/fax. Collegare il cavo
della linea telefonica/fax (d)
all'unità di controllo, quindi al jack
del telefono.
5 Inserire il cavo standard
compatibile con la rete nella porta
Ethernet 2 sull'unità di controllo,
quindi nel collegamento di rete.
Questo cavo non è fornito da
Lexmark.
6 Collegare l'alimentatore (b)
all'unità di controllo.
Cavo dello
scanner
Cavo della
stampante
Ethernet (e)
Cavo di
rete
Ethernet
Cavo della linea
telefonica/fax (d)
Alimentatore
(b)
Interruttore di
accensione
Cavo di
alimentazione (j)
