12

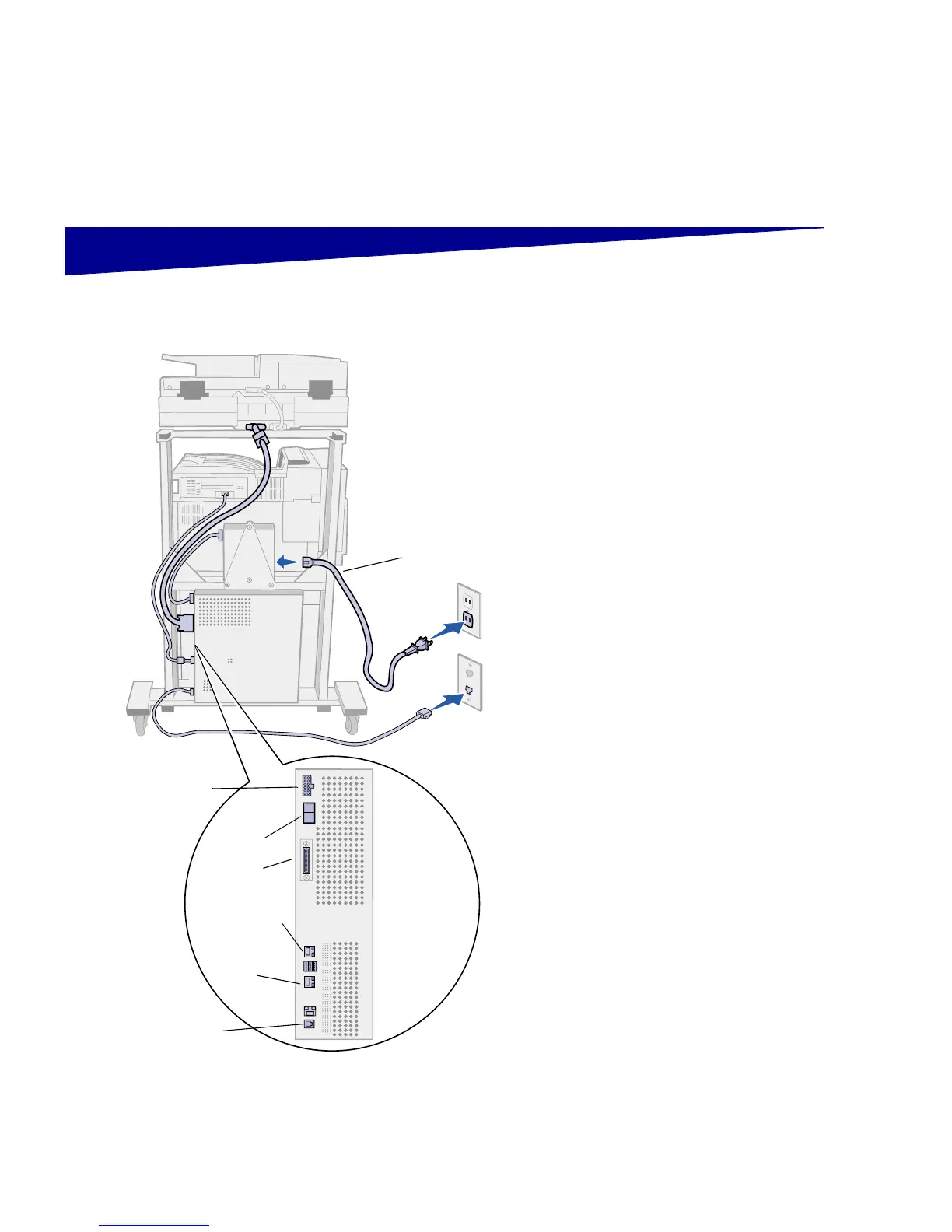

Conexión de los cables
Step 6: Conexión de los cables
No conecte todavía el cable de línea de
la fuente de alimentación a una toma
(consulte “Encendido de la unidad de
control y la impresora” en la página 16).
1 Asegúrese de que la impresora
y la unidad de control están
apagadas y desconectadas.
2 Conecte el extremo del cable del
escáner con el toroide al escáner
y el otro extremo a la unidad de
control. Apriete los tornillos de
ambos extremos del cable.
3 Conecte el extremo del cable
Ethernet (e) con el toroide al
puerto Ethernet 1 en la unidad de
control y el otro extremo a la
impresora.
4 Conecte el adaptador al cable de
teléfono y fax, si es necesario.
Conecte el cable de teléfono y fax
(d) a la unidad de control y,
a continuación, a una clavija de
teléfono.
5 Conecte los cables estándar
compatibles con la red al puerto
Ethernet 2 de la unidad de control
y, a continuación, a una conexión
de red. Lexmark no proporciona
este cable.
6 Conecte la fuente de alimentación
(b) a la unidad de control.
Cable del
escáner
Cable
Ethernet de la
impresora (e)
Cable de
red
Ethernet
Cable de
teléfono y fax
(d)
Fuente de
alimentación
(b)
Interruptor
de
encendido
Cable de línea de
la fuente de
alimentación (j)
