Instalar a unidade de controle

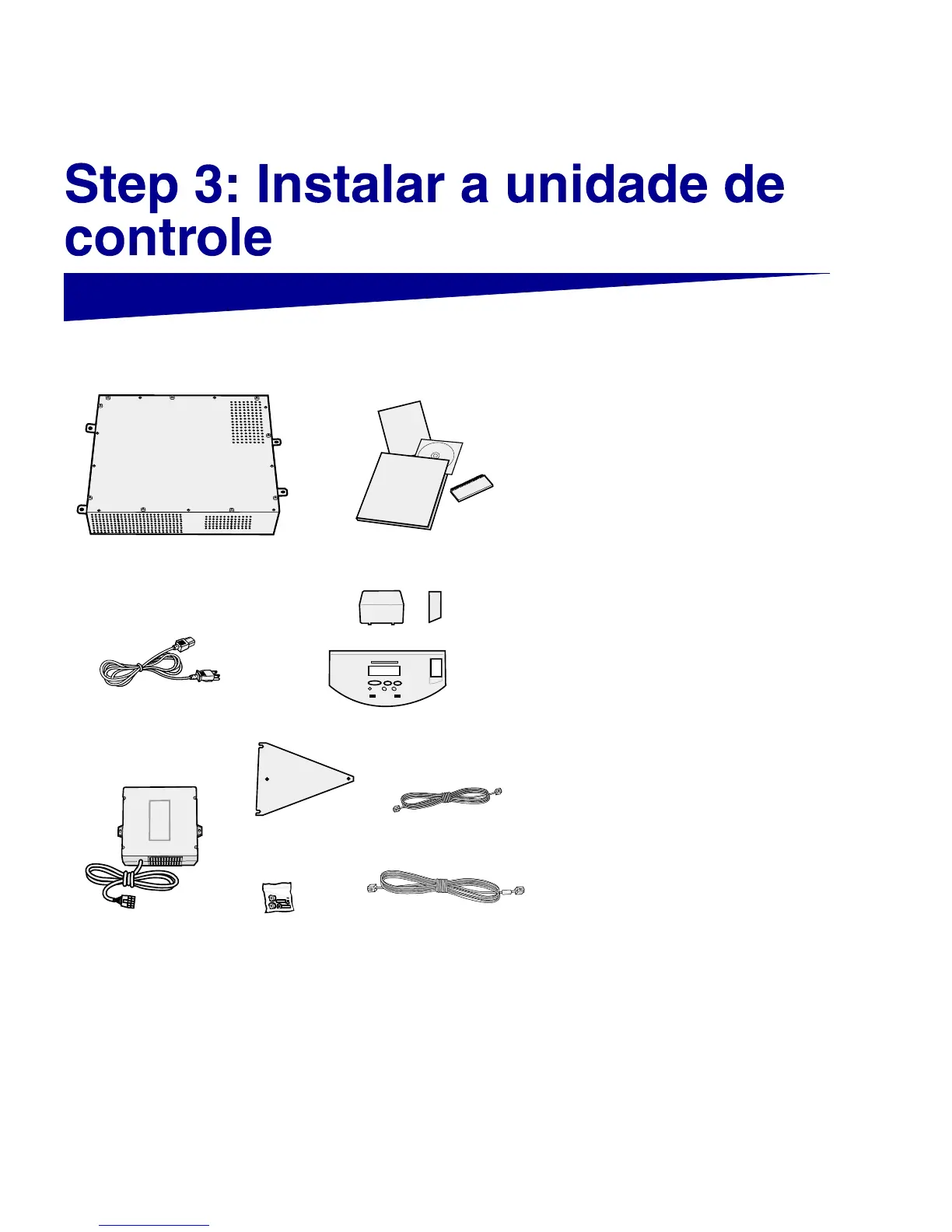

1 Desembale o kit de acessórios,
a embalagem de acessórios
específicos para o país e a
embalagem da unidade de
controle. Verifique se você tem os
seguintes itens:
a Unidade de controle
b Fonte de alimentação
c Suporte da fonte de
alimentação
d Cabo da linha telefônica do fax
(RJ-11)J-11)
e Cabo Ethernet (RJ-45) (com
toróide)
f Gabinete do painel do
operador
g Tampa do interruptoruptor
h Tampa do painel do operador
i Pasta com Guia de instalação,
CD do MFPMFP e um conjunto de
Referências rápidas (em
diferentes idiomas)
j Cabo da fonte de alimentação
k Duas porcas e parafusos
i: Pasta
g: Tampa do
interruptor
h: Tampa do painel do
operador
a: Unidade de controle
d: Cabo da linha
telefônica do fax
(RJ-11)
b: Fonte de
alimentaçãoção
j: Cabo da fonte
de alimentação
k: Porcas e
parafusos
f: Gabinete do
painel do
operador
c: Suporte da
fonte de
alimentação
e: Cabo Ethernet
(RJ-45)
