11
Connexion des câbles
Step 7: Connexion des câbles
Ne branchez pas le cordon
d’alimentation immédiatement
(reportez-vous à la section « Mise sous
tension de l’imprimante et de l’unité de
contrôle » page 15).
1 Vérifiez que l’imprimante et l’unité
de contrôle sont hors tension et
débranchées.
2 Branchez l’extrémité de forme
toroïdale du câble du scanner sur
le scanner et l’autre extrémité sur
l’unité de contrôle. Serrez les vis à
chaque extrémité du câble.
3 Branchez l’extrémité du câble
Ethernet (e) de forme toroïdale
sur le port Ethernet 1 de l’unité de
contrôle et l’autre extrémité sur
l’imprimante.
4 Branchez l’adaptateur sur le câble
de la ligne téléphonique du fax si
nécessaire. Branchez le câble
téléphonique (d) sur l’unité de
contrôle, puis sur une prise
téléphonique.
5 Utilisez un câblage standard
compatible avec votre réseau pour
le port Ethernet 2 de l’unité de
contrôle, puis branchez l’autre
extrémité du câble sur un
connecteur réseau. Ce câble n’est
pas fourni par Lexmark.

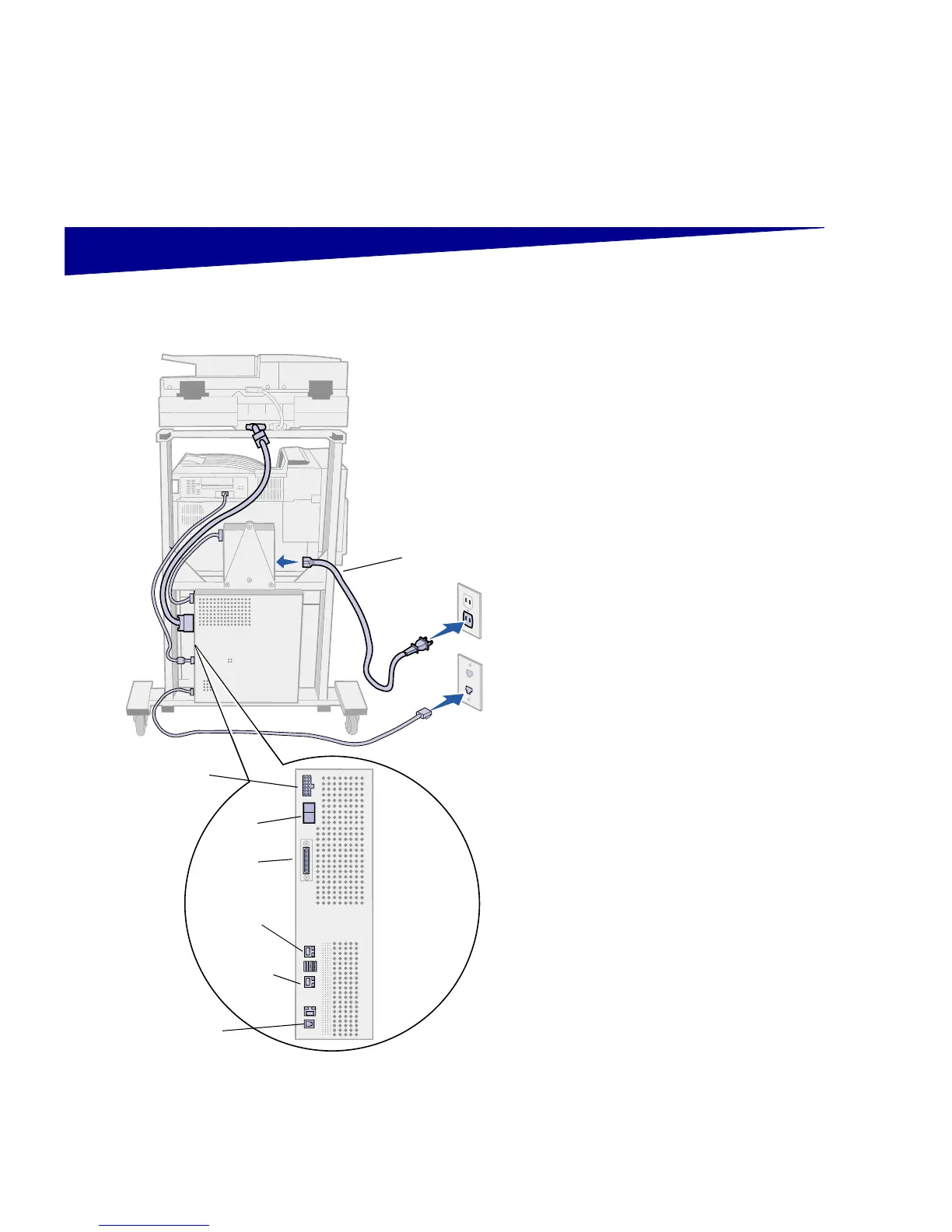

Câble du
scanner
Câble Ethernet
de l’imprimante
(e)
Câble
Ethernet
du réseau
Câble
téléphonique
(d)
Alimentation
(b)
Interrupteur
Cordon
d’alimentation
