2.2 2.2Panel Trasero

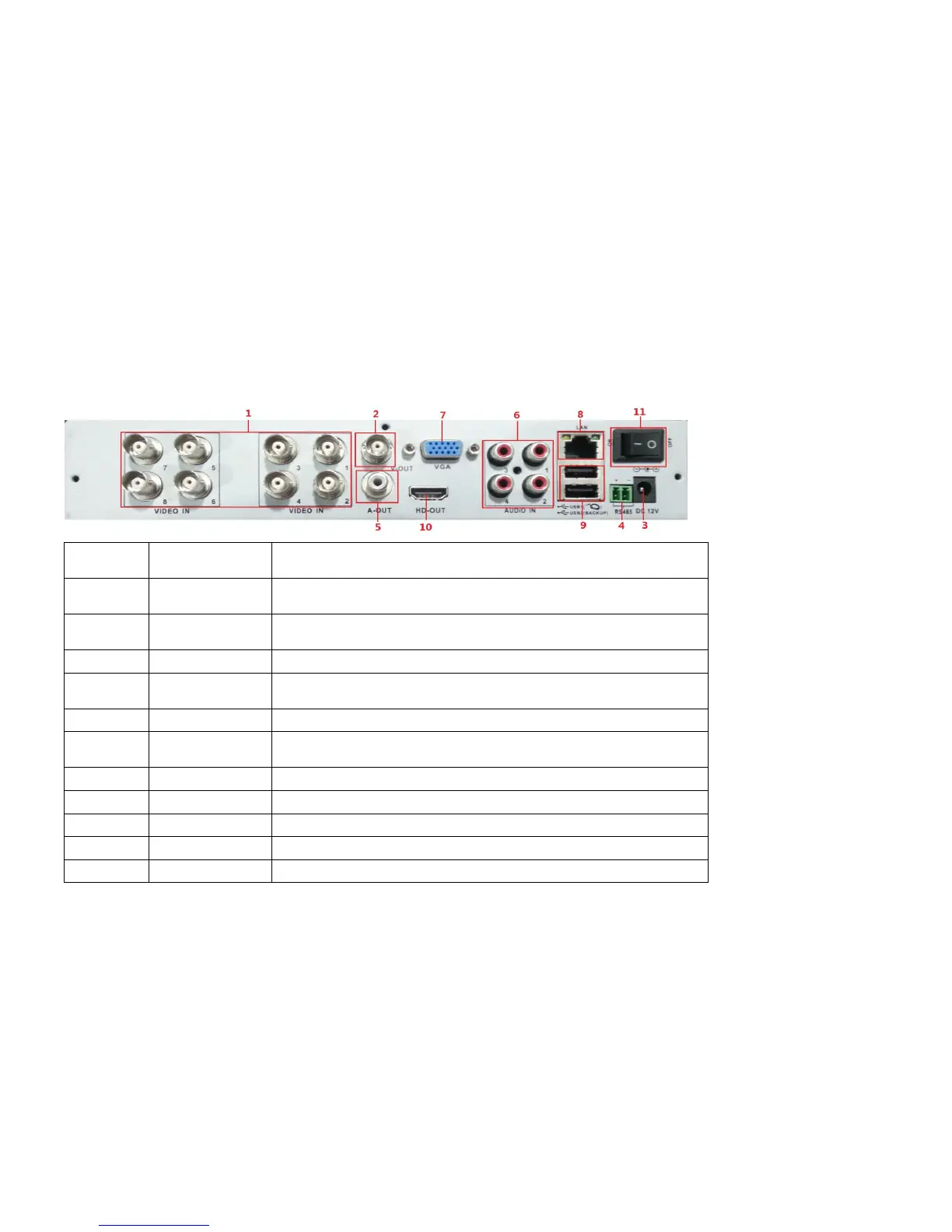

Panel trasero de un 8CH serie
Item
Conector
Fisico
Descripcion del conector
1
Entrada de
video
Para la conexión de entrada de señal de vídeo analógica (BNC)
2
V-OUT
Salida de vídeo para la televisión o el monitor de conexión
(BNC)
3
DC12
DC 12V
4
RS485+
RS485-
RS 485 para conexion de la PTZ
5
A-OUT
Para la conexión de salida de audio
6
Audio In
(A-IN)
Para la conexión de señal de audio
7
VGA
Para la conexión de monitor VGA
8
Net
Para la conexión de Ethernet
9
USB
USB2.0/USB raton
10
HDMI
Para la conexión de monitor HDMI
11
Power switch
para DVR on/off power
