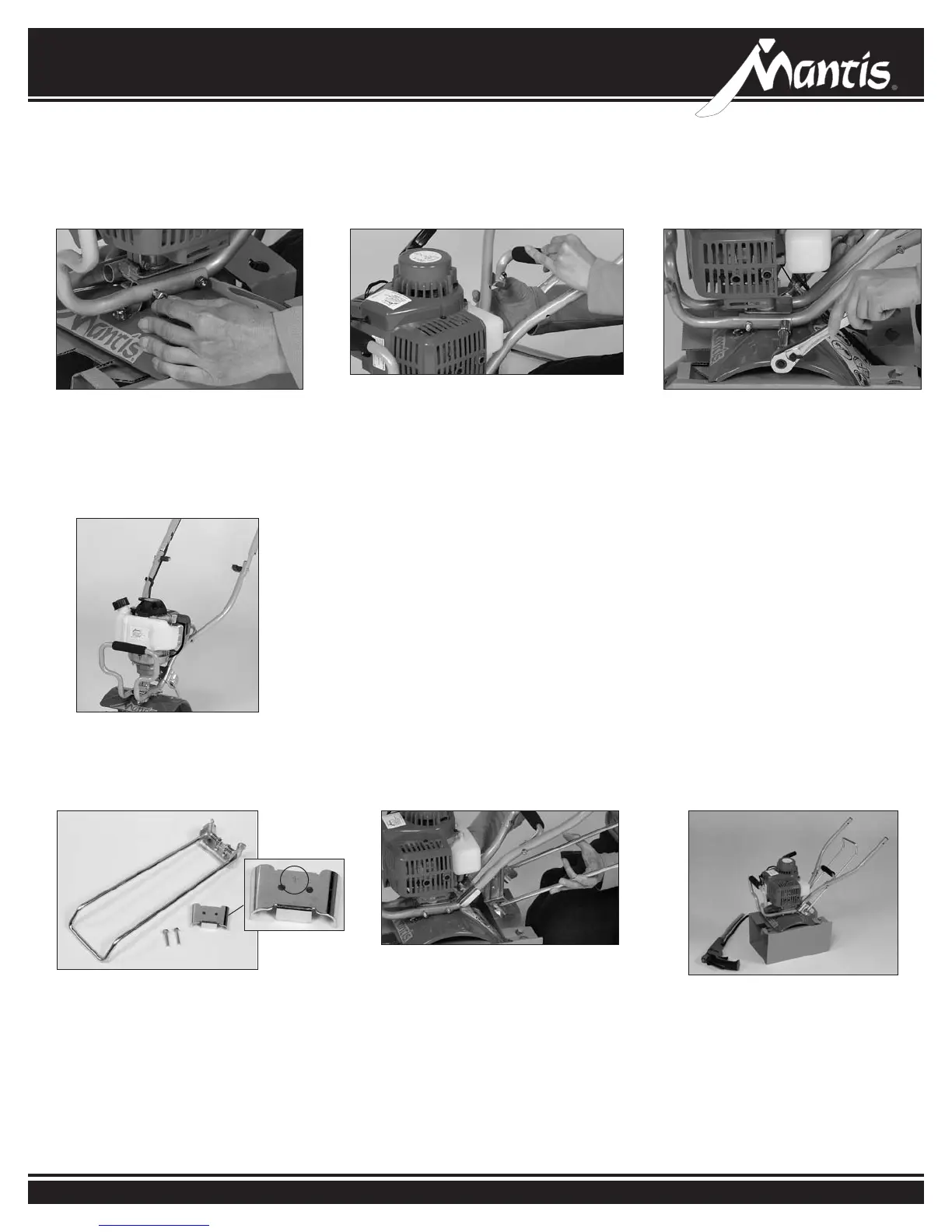

Assemblage
Motobêche 4 temps
(SUITE)
Enler l’anse sur les boulons et
par-dessus le montant de guidon
inférieur gauche, puis poser deux
écrous-freins et les serrer à la
main.
• À ce point, voici à quoi doit ressembler la
motobêche Mantis une fois que le guidon
inférieur est assemblé.
• Placer l’étrier de béquille juste au-
dessus du cintrage au bas du guidon.
La èche estampée doit pointer vers
le haut
• Placer la poignée de transport entre
les montants de guidon inférieurs et
aligner les trous.
• Placer deux boulons de 28 mm
à travers les trous avec la tête
hexagonale sur l’intérieur de la
poignée de transport et les attacher
avec deux écrous-freins. Serrer avec
la clé et la douille.
• Placer la béquille sous le bas du
guidon, aligner les trous et visser
les boulons de l’étrier dans la
béquille.
• Serrer avec la clé de 9 mm
• Avec la clé et la douille de 11 mm,
serrer le reste des boulons du
guidon.
• Voici à quoi ressemble la
motobêche Mantis une fois
que le guidon inférieur et la
béquille sont assemblés.
ASSEMBLAGE DE LA BÉQUILLE
1
7
2
8
3
9
10
