10 Manuel de l’utilisateur de la motobêche 4 temps Deluxe

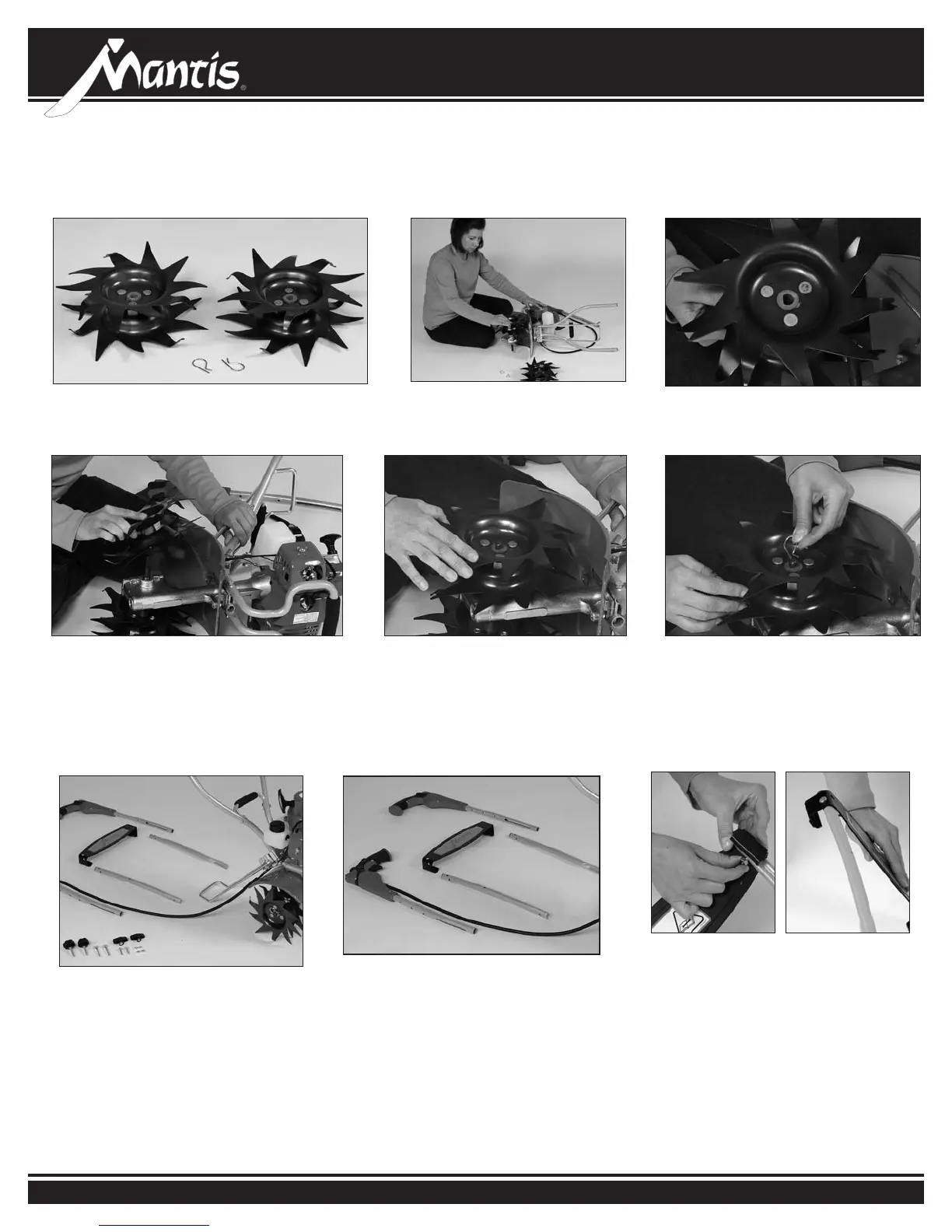

Assemblage
• Cette opération nécessite les 2 fraises et les 2
goupilles de retenue
• Sortir la machine du socle en
carton et la tourner légèrement
sur le côté.
• Noter que le moyeu de fraise
comporte un trou circulaire d’un côté
et un trou en forme de D de l’autre.
1 2 3
• Poser la fraise en enlant le trou
circulaire en premier sur l’axe.
• Lorsque l’axe ressort de l’autre
côté du moyeu, il s’aligne
parfaitement sur le trou en D.
• Enler une goupille à travers le trou
percé dans l’axe pour bloquer la
fraise.
• Répéter l’opération de l’autre côté.
4 5 6
• Pour assembler le guidon
supérieur, abaisser d’abord la
béquille
• Disposer les montants de guidon
intermédiaires et supérieurs et
l’entretoise de guidon comme sur
l’illustration ci-dessus.
• Attacher le montant de guidon
intermédiaire droit à l’entretoise
avec une vis à tête hexagonale et un
écrou-frein. Serrer à la main.
• Répéter sur le côté gauche.
ASSEMBLAGE DU GUIDON SUPÉRIEUR
1
2
3
