11Contactez-nous à www.mantis.fr

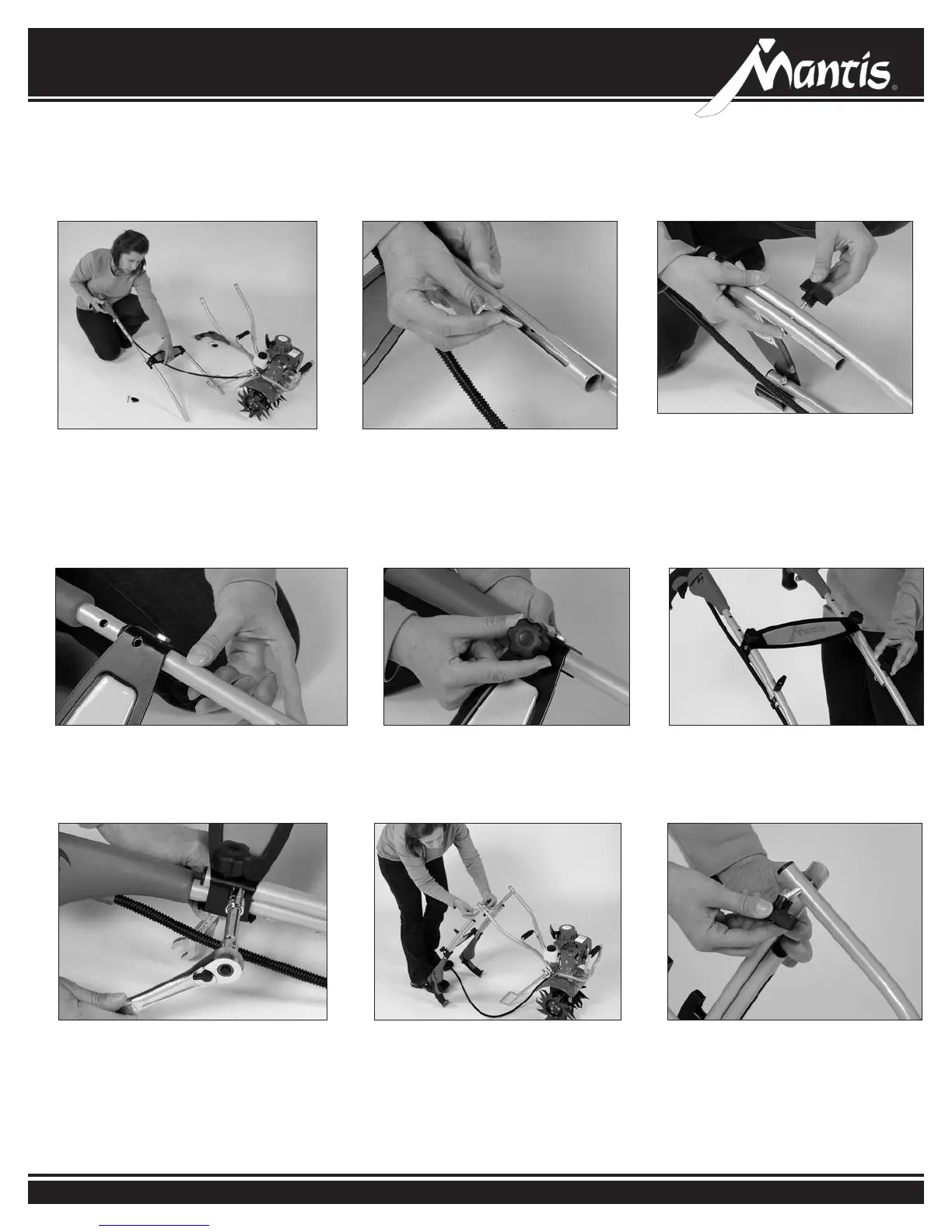

Assemblage
• Enler le montant de guidon
supérieur droit, celui qui comporte
l’accélérateur, entre le tube de
guidon intermédiaire et la bride
inférieure de l’entretoise.
• Enler un boulon à tête incurvée
dans la rainure à la base du tube
de guidon supérieur en le faisant
ressortir par le dessus du guidon
intermédiaire.
• Visser un bouton à ailes sur le boulon
de deux tours complets sans serrer.
• Répéter l’opération sur le côté gauche
pour terminer l’assemblage du guidon
supérieur.
ASSEMBLAGE DU GUIDON SUPÉRIEUR (SUITE)
4 5 6
• Aligner les trous les plus hauts des tubes
de guidon supérieur sur ceux du dessus
de l’entretoise, pour placer la poignée du
guidon dans sa position la plus basse.
• Enler le bouton rond dans
l’entretoise et serrer.
• À présent, serrer complètement les
boutons à ailes inférieurs.
PLACEMENT DU GUIDON SUPÉRIEUR
1 2 3
• Avec une clé et une douille de 11
mm, serrer les écrous et les boulons
de xation de l’entretoise sur le
guidon.
• Enler les boulons de carrosserie dans
les trous inférieurs du guidon supérieur
puis à travers les trous supérieurs du
guidon inférieur.
• Visser les autres boutons à ailes
sur les boulons de carrosserie
sans les serrer.
4 5 6
