MASTER KITCHEN Prime Series - Page 10

IT-10

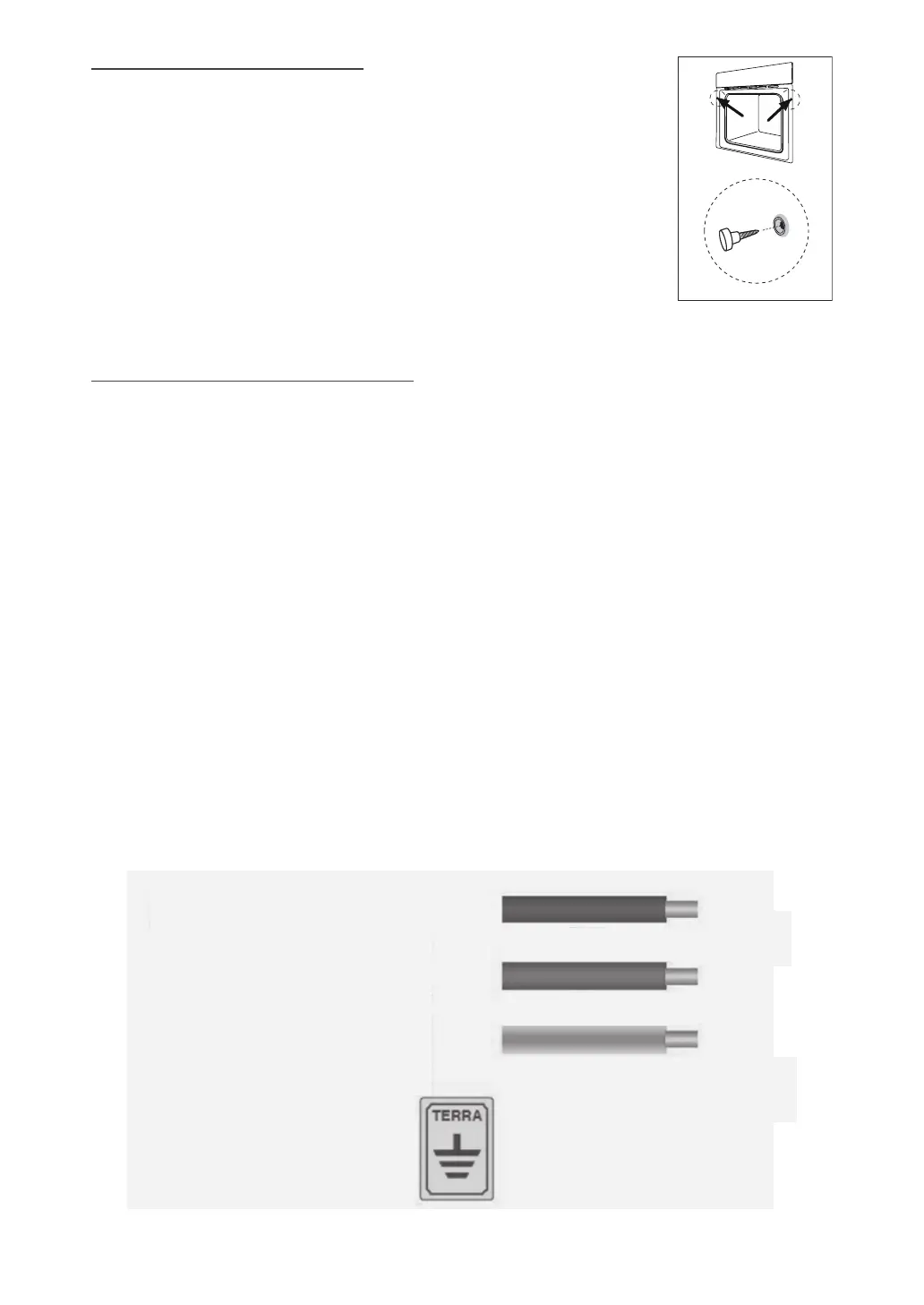

Istruzioni per il montaggio:
1. Si prega di realizzare gli armadi in base ai dati di
"INSTALLAZIONE".
2. Prima dell'installazione, vericare che la presa di corrente sia
collegata a terra e e che le dimensioni del mobile soddisno i
requisiti di installazione.
3. Installare l’apparecchio nella posizione prevista in cucina e
installarlo in un armadio verticale.
4. Aprire la porta del forno, individuare i due fori di installazione
sul telaio e ssare l’apparecchio nella posizione di
installazione con le viti fornite con il prodotto.
Collegamento alla rete elettrica:
●
Il forno è dodato di cavo di alimentazione a tre li e di terminali liberi.
●
Se il forno è collegato in modo permanente all'alimentazione, dotarlo di un
interruttore di disconnessione e di una distanza di contatto di apertura adeguata
(almeno 3 mm) per consentire la disconnessione completa dell'apparecchio nelle
condizioni elencate nella Categoria di sovratensione III.
Si prega di vericare:
1. Utilizzare una spina e una presa adatte di corrente nominale di 16 A.
2. La spina e la presa devono essere facilmente accessibili e posizionate in modo
tale che nessuna parte in tensione possa essere raggiunta durante l'inserimento o
l'estrazione della spina.
3. La spina deve essere inserita facilmente.
4. Il forno non deve toccare la spina inserita, quando è installato in un mobile.
5. Non collegare i terminali di due apparecchi diversi alla stessa spina.
6. Se necessario, il cavo di alimentazione deve essere sostituito con uno di 3 x 1,5 mm2
(tipo H05VV-F o H05RR-F)
7. Quando si collega l'apparecchio, vericare la corretta polarità dei terminali liberi
(Marrone = Fase; Blu = Neutro; Giallo-verde = Terra)
N.B. Assicurarsi che la linea elettrica domestica (tensione, potenza massima e corrente)
corrisponda ai valori previsti per il forno.
MESSA A TERRA
●
L'installazione deve essere provvista
di un cavo di messa a terra,
solitamente contrassegnato da una
guaina protettiva di colore giallo-
verde.
●
Tutti gli elettrodomestici devono
essere messi a terra.
●
Tale cavo deve essere collegato
ad un impianto di terra remoto
(solitamente picchetti interrati
in profondità), che consenta di
scaricare la corrente eventualmente
accumulata sulla supercie degli
apparecchi coinvolti.
FASE
NEUTRO
TERRA
