129
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
T4AH
System BUS
B GND24V A
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
L1‘
TB
L2‘
L1 L2
T2A
3.2 Conexión eléctrica
Peligro
Peligro de muerte por tensión eléctrica.
Todos los trabajos se tienen que realizar sin tensión.
La interconexión de una regulación de habitación depende de unos factores individuales
y el instalador tiene que planifi carlo y realizarlo cuidadosamente.
En los enchufes y conexiones a presión se pueden utilizar los siguientes diámetros:
9 Cable macizo: 0,5 – 1,5 mm²
9 Cable fl exible: 1,0 – 1,5 mm²
9 Puntas del conductor desnudas 8 a 9 mm
9 Los cables del accionamiento se pueden utilizar con las fundas terminales de cable
montadas de fábrica.
Nota: En la variante para 230 V la alimentación se puede realizar a través de uno de los
dos pares de terminales N y L.
N L L1 L2
230 V
24 V

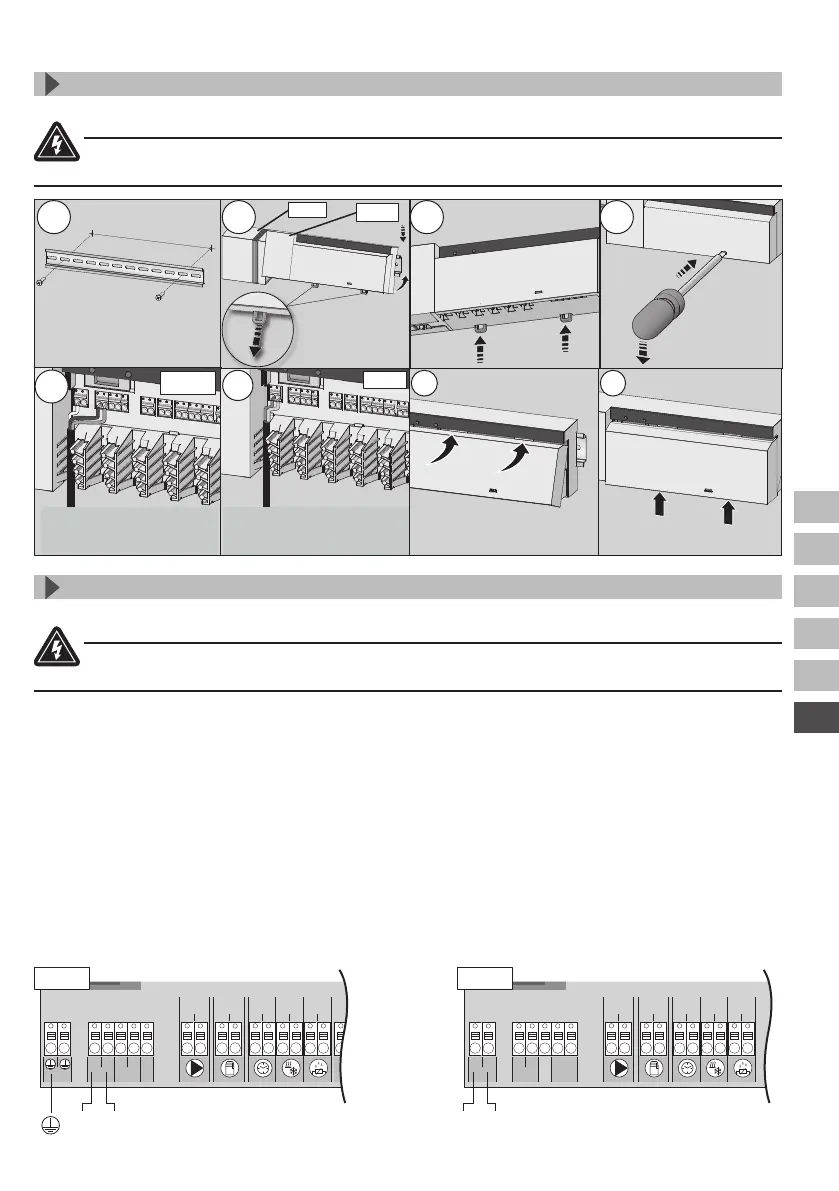

3.1 Montaje
3 Instalación
Peligro
Peligro de muerte por tensión eléctrica.
Todos los trabajos se tienen que realizar sin tensión.
1
2 3 4
230 V
24 V
6 7
5b
24 V
5a
230 V
Conexión eléctrica, véase
capítulo 3.2
Conexión eléctrica, véase
capítulo 3.2
