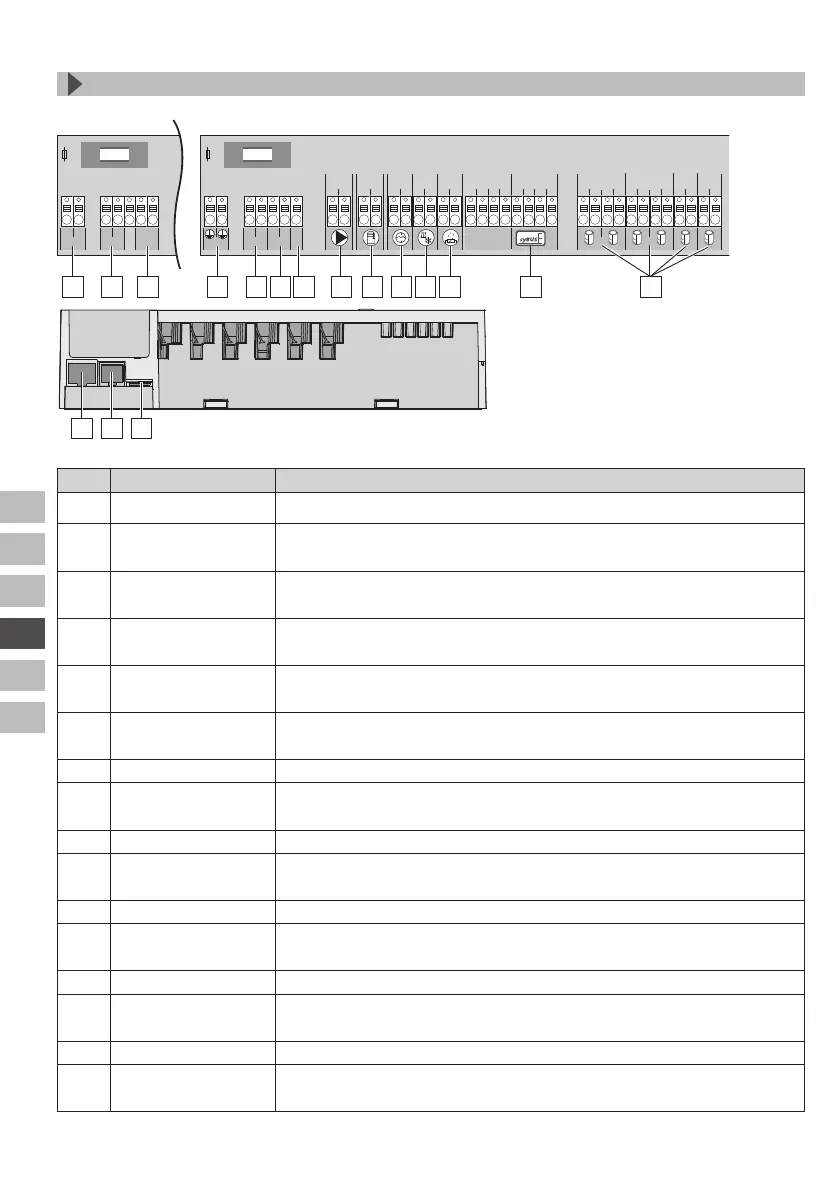

2.3 Aansluitingen
No. Aansluiting Functie
1 Nettrafo Enkel 24-V-versie: Aansluiting voor systeemtrafo
2 Uitgang 24 V Enkel 24-V-versie: Uitgang voor de voeding van bv. een tempera-
tuurbegrenzer (te voorzien door de opdrachtgever)
3/7 Temperatuurbe-
grenzer
Aansluiting voor externe toegeleverde temperatuurbegrenzer ter
beveiliging van gevoelige oppervlakken (optioneel)
4 Beschermingslei-
ders 1 en 2
Enkel 230-V-versie: Aansluitingen voor de aarding
5 Stroomnetaanslui-
ting N/L
Enkel 230-V-versie: Aansluiting voor de netstroom
6 Uitgang 230 V Enkel 230-V-versie: Optionele voorziening voor directe elektrische
voeding van de pomp
8 Pomp Aansluiting voor aansturing van de pomp
9 Ketel Aansluiting voor aansturing van de ketel resp. uitgang voor CO
Pilot-functie
10 ECO Potentiaalvrije ingang voor aansluiting van een externe schakelklok
11 Change Over Potentiaalvrije ingang (volgens SELV) voor extern Change Over-
signaal
12 Dauwpuntsensor Potentiaalvrije ingang (volgens SELV) voor dauwpuntsensor
13 syBUS Verbindt meerdere basisstations voor onderlinge uitwisseling van
globale systeemparameters.
14 Stelaandrijvingen 6 tot 18 Aansluitingen voor thermische stelaandrijvingen
15 RJ45-aansluiting
(optioneel)
Ethernet-interface naar integratie van het basisstation in het thuis-
netwerk
16 RJ12-aansluiting Aansluiting voor actieve antenne
17 microSD-
kaartenslot
Maakt het inlezen van firmware-updates en individuele systeemin-
stellingen mogelijk.
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
L1‘
TB
L2‘
L1 L2
T2A
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
T4AH
System BUS
B GND24V A
24 V 230 V
16 1715
21 3 4 5 6 7 8 9 10 11 12 1413
