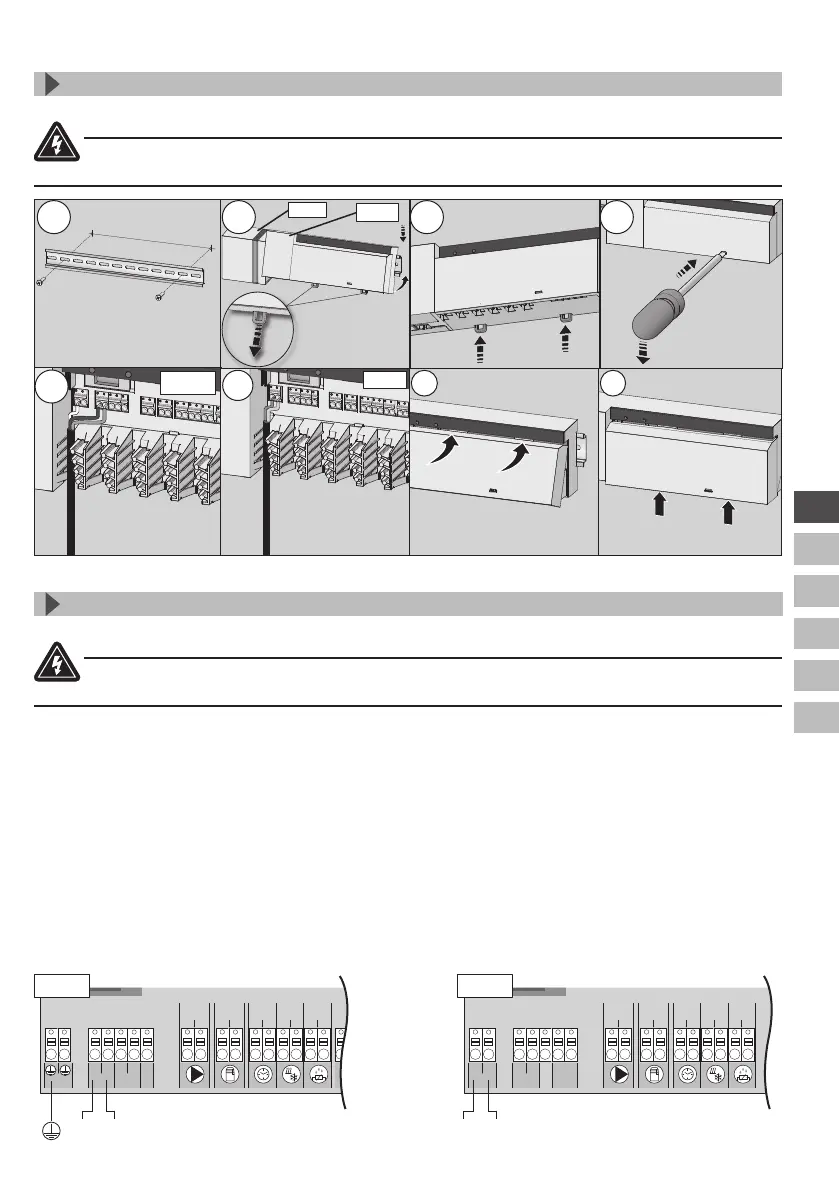

3.1 Montage
3 Installation
Warnung
Lebensgefahr durch elektrische Spannung
Alle Installationsarbeiten sind in spannungsfreiem Zustand durchzuführen.
1
3.2 Elektrischer Anschluss
Warnung
Lebensgefahr durch elektrische Spannung
Alle Installationsarbeiten sind in spannungsfreiem Zustand durchzuführen.
Die Verschaltung einer Einzelraumregelung hängt von individuellen Faktoren ab und muss
sorgsam vom Installateur geplant und realisiert werden. Für die Steck-/Klemmanschlüsse
sind nachfolgende Querschnitte verwendbar:
9 massive Leitung: 0,5 – 1,5 mm²
9 exible Leitung: 1,0 – 1,5 mm²
9 Leitungsenden 8 - 9 mm abisoliert
9 Leitungen der Antriebe können mit den ab Werk montierten Aderendhülsen ver-
wendet werden.
Hinweis: Bei der 230 V-Variante kann die Spannungsversorgung über eines der beiden
N- und L-Klemmenpaare erfolgen.
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
T4AH
System BUS
B GND24V A
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
L1‘
TB
L2‘
L1 L2
T2A
N L L1 L2
230 V
24 V
2 3 4
230 V
24 V
6 7
5b
24 V
5a
230 V
elektr. Anschluss,
siehe Kap. 3.2
elektr. Anschluss,
siehe Kap. 3.2
