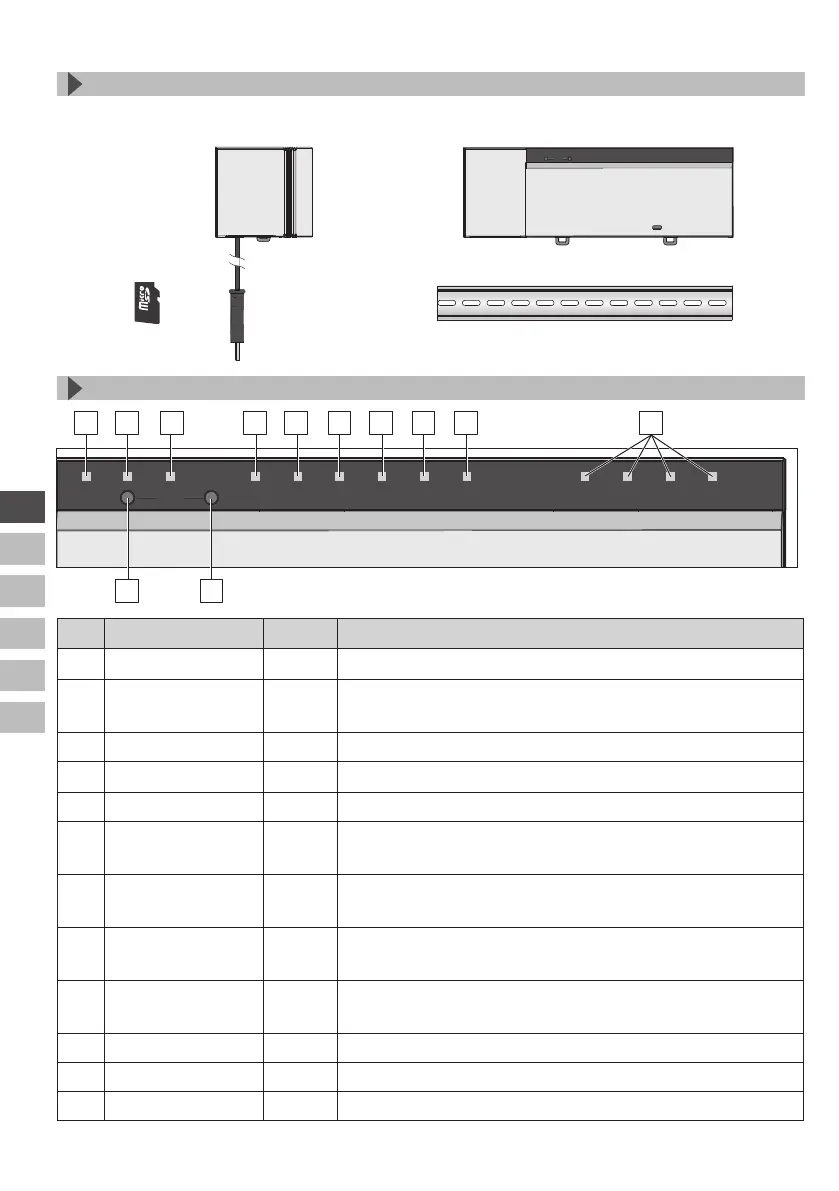

2.1 Lieferumfang
2 Ausführungen
2.2 Anzeigen und Bedienelemente
1 2 3 4
Power
rmBUS
Error
syBUS
Fuse Pump Boiler
Cool
H%
Master NO
Pairing
1 2 3 4
Power
rmBUS
Error
syBUS
Fuse Pump Boiler
Cool
H%
Master NO
Pairing
1 2 3 4 5 6 7 8 9 10
12 11
Nr. Name LED Funktion
1 Fuse rot Leuchtet bei Defekt der Sicherung
2 syBUS gelb Zeigt Aktivität des syBUS, blinkt bei Schreibzugriff auf
microSD-Card
3 Error rot Leuchtet: Fehler
4 Power grün Leuchtet: Basisstation ist betriebsbereit
5 Pump grün Leuchtet: Pumpenansteuerung aktiv
6 Boiler grün Leuchtet bei aktiver Kesselansteuerung bei Verwendung
des Boiler-Relais zur Kesselsteuerung.
7 Cool H% blau Leuchtet: Kühlbetrieb aktiv
Blinkt: Betauung festgestellt
8 Master gelb Leuchtet: Basisstation ist als Master konfiguriert
Blinkt: Basisstation ist als Slave konfiguriert
9 NO gelb Leuchtet: Anlage ist für NO-Antriebe
(stromlos-auf) parametriert.
10 Heizzonen 1 - x grün Zeigt jeweilige Aktivität der Heiz-/Kühlzonen
11 rmBUS Taster - Bedientaster für rmBUS-Funktionalität
12 syBUS Taster - Bedientaster für syBUS-Funktionalität
1 x1 x
1 x*
1 x*
* optional
(nur BSF 40x12-xx)
