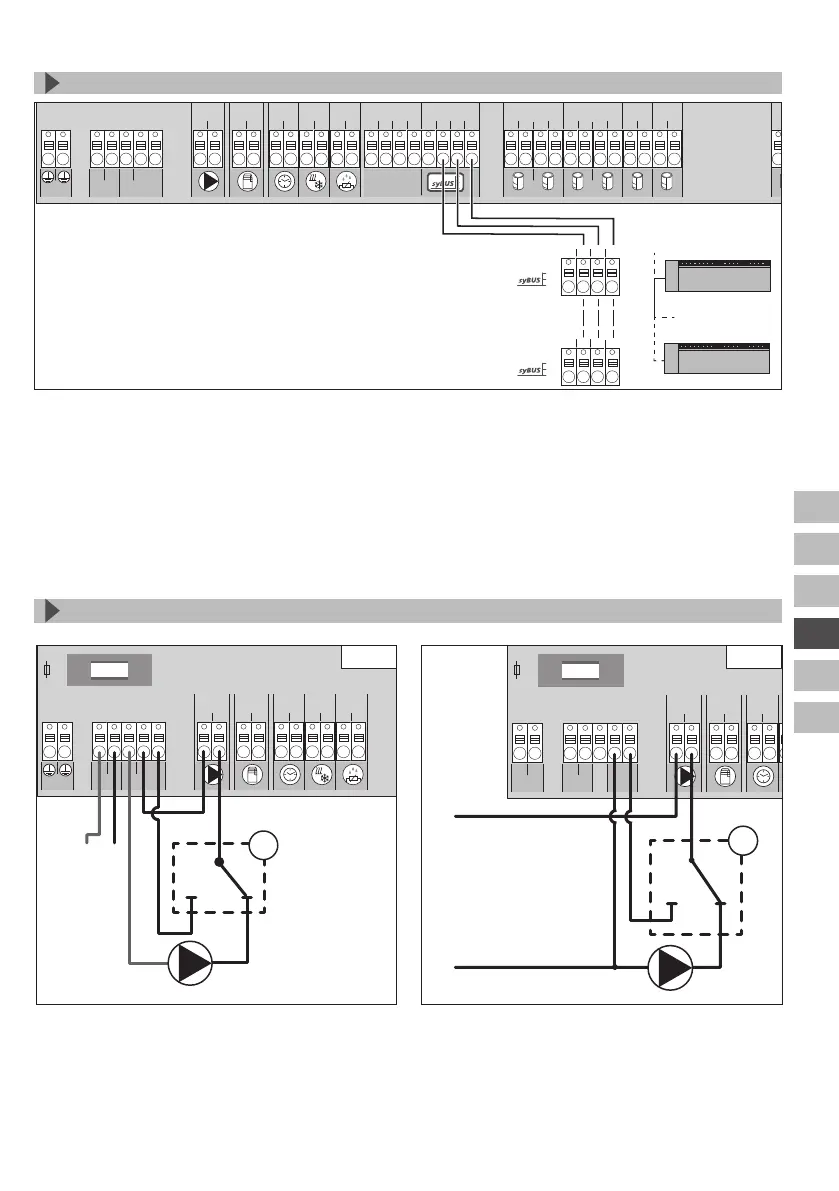

3.2.7 Systeem BUS
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1
1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
System BUS
B GND
24V A
System BUS
B GND
24V A
System BUS
B GND
24V A
1
7
Voor de uitwisseling van de globale systeemparameters kunnen max. zeven basisstations
via het systeem BUS (syBUS) met elkaar verbonden worden. Nadat de bekabeling ge-
maakt is, dienen de basisstations met elkaar gepaird worden - zie hoofdstuk 4.2. Bij een
kabeldiameter <6 mm dient de trekontlasting door de opdrachtgever voorzien te worden.
Aanwijzing! De basisstations kunnen ook draadloos met elkaar verbonden worden, zie
hoofdstuk 4.2. Een mengen van beide varianten is mogelijk.
3.2.8 Gebruik van een temperatuurbegrenzer
HZ 5 HZ 6HZ 7HZ 8 HZ 9HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
111111222222 111111222222 111111222222
N
N
LLTB
T4AH
NL
1
HZ 5 HZ 6HZ 7HZ 8 HZ 9HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
111111222222 111111222222 111111222222
L1‘
TB
L2‘
L1 L2
T2A
N
L
1
230 V 24 V
Aansluiting van een temperatuurbegrenzer (1), externe toelevering. Deze schakelt de
pomp uit en schakelt de ingang TB in, wanneer te hoge voorlooptemperaturen van de
vloerverwarming herkend worden. Wordt de TB-ingang ingeschakeld, dan laat het basis-
station alle aandrijvingen automatisch dichtlopen.
