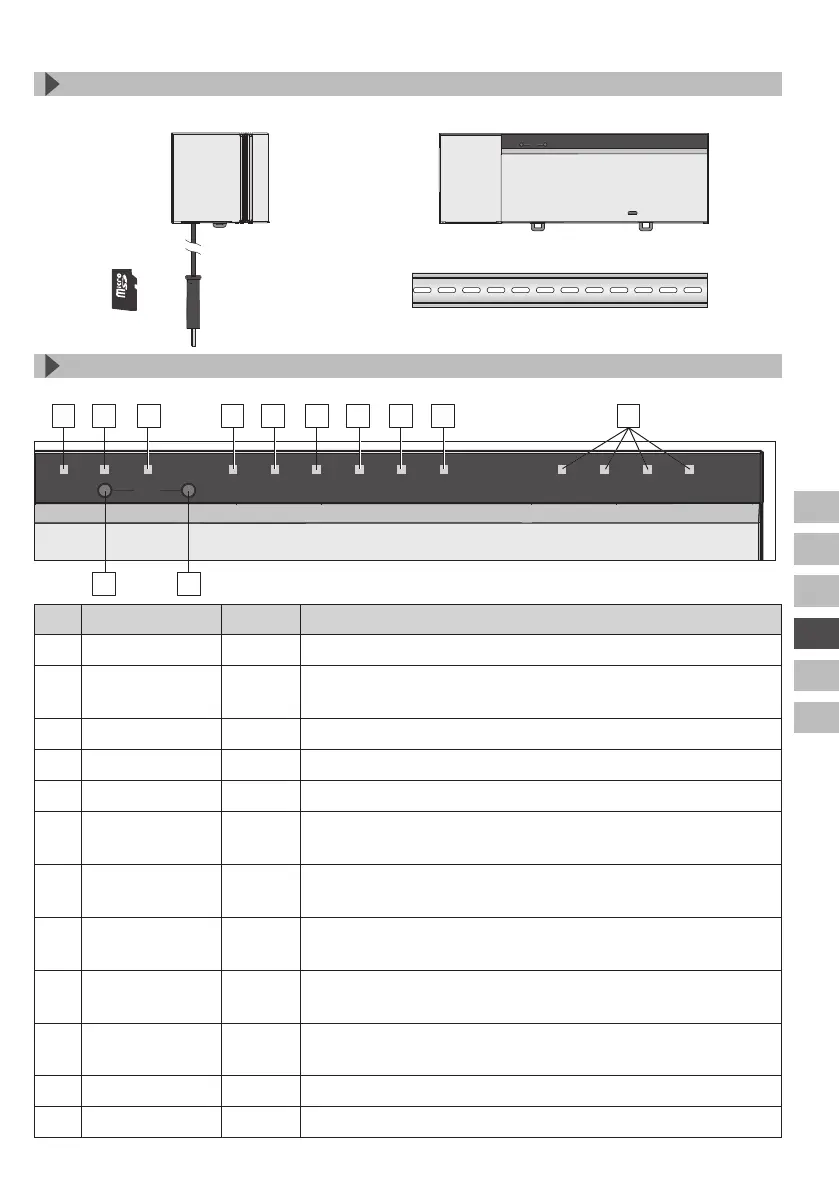

2.1 Leveringsomvang
2 Uitvoeringen
2.2 Aanduidingen en bedieningselementen
1 2 3 4
Power
rmBUS
Error
syBUS
Fuse Pump Boiler
Cool
H%
Master NO
Pairing
1 2 3 4
Power
rmBUS
Error
syBUS
Fuse Pump Boiler
Cool
H%
Master NO
Pairing
1 2 3 4 5 6 7 8 9 10
12 11
Nr. Name LED Functie
1 Fuse Rood Licht op bij defect van de zekering
2 syBUS Geel Toont activiteit van de syBUS, begint bij schrijven op
microSD-card te knipperen
3 Error Rood Licht op: fout
4 Power Groen Licht op: Basisstation is werkensklaar
5 Pump Groen Licht op: Pompensturing actief
6 Boiler Groen Licht op bij actieve ketelaansturing bij gebruik van het
boilerrelais voor de ketelsturing.
7 Cool H% Blauw Licht op: Koelbedrijf actief
Knippert: Condensatie vastgesteld
8 Master Geel Licht op: Basisstation is als Master geconfigureerd
Knippert: Basisstation is als Slave geconfigureerd
9 NO Geel Licht op: Installatie is voor NO-aandrijving (stroomloos-
open) geparametreerd.
10 Verwarmings-
zones 1 – x
Groen Toont overeenkomstige activiteit van de verwarmings-/
koelzones
11 rmBUS toets - Bedieningstoets voor rmBUS-functionaliteit
12 syBUS toets - Bedieningstoets voor syBUS-functionaliteit
1 x
(enkel
BSF 40x12-xx)
1 x
1 x*1 x*
