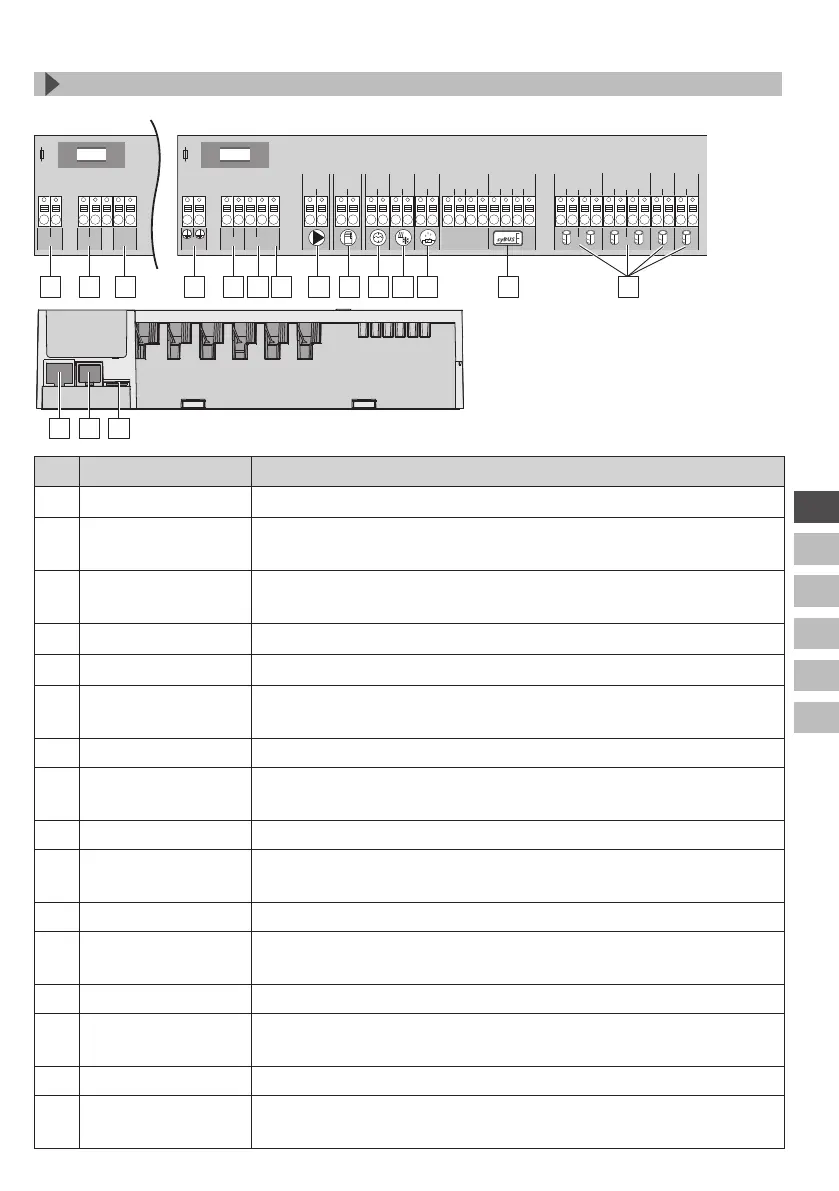

2.3 Anschlüsse
Nr. Anschluss Funktion
1 Netztrafo Nur 24-V-Version: Anschluss für Systemtrafo
2 Ausgang 24 V Nur 24-V-Version: Ausgang für die Versorgung z.B. eines Tempera-
turbegrenzers (bauseitige Bereitstellung)
3/7 Temperaturbegren-
zer
Anschluss für bauseitig bereitgestellten Temperaturbegrenzer zum
Schutz empfindlicher Oberflächen (optional)
4 Schutzleiter 1 u. 2 Nur 230-V-Version: Anschlüsse für den Schutzleiter
5 Netzanschluss N/L Nur 230-V-Version: Anschluss für die Netzversorgung
6 Ausgang 230 V Nur 230-V-Version: Optionale Belegung zur direkten Energieversor-
gung der Pumpe
8 Pumpe Anschluss zur Ansteuerung der Pumpe
9 Kessel Anschluss zur Ansteuerung des Kessels bzw. Ausgang für CO-Pilot-
Funktion
10 ECO Potentialfreier Eingang für Anschluss externer Schaltuhr
11 Change Over Potentialfreier Eingang (gemäß SELV) für externes Change Over-
Signal
12 Taupunktsensor Potentialfreier Eingang (gemäß SELV) für Taupunktsensor
13 syBUS Verbindet mehrere Basisstationen zum Austausch globaler Systempa-
rameter miteinander.
14 Stellantriebe 6 bis 18 Anschlüsse für thermische Stellantriebe
15 RJ45-Anschluss
(optional)
Ethernet-Schnittstelle zur Integration der Basisstation ins Heimnetz-
werk
16 RJ12-Anschluss Anschluss für aktive Antenne
17 microSD- Kartenslot Ermöglicht das Einspielen von Firmware-Updates und individuellen
Systemeinstellungen.
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
L1‘
TB
L2‘
L1 L2
T2A
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
T4AH
System BUS
B GND24V A
24 V 230 V
16 1715
21 3 4 5 6 7 8 9 10 11 12 1413
