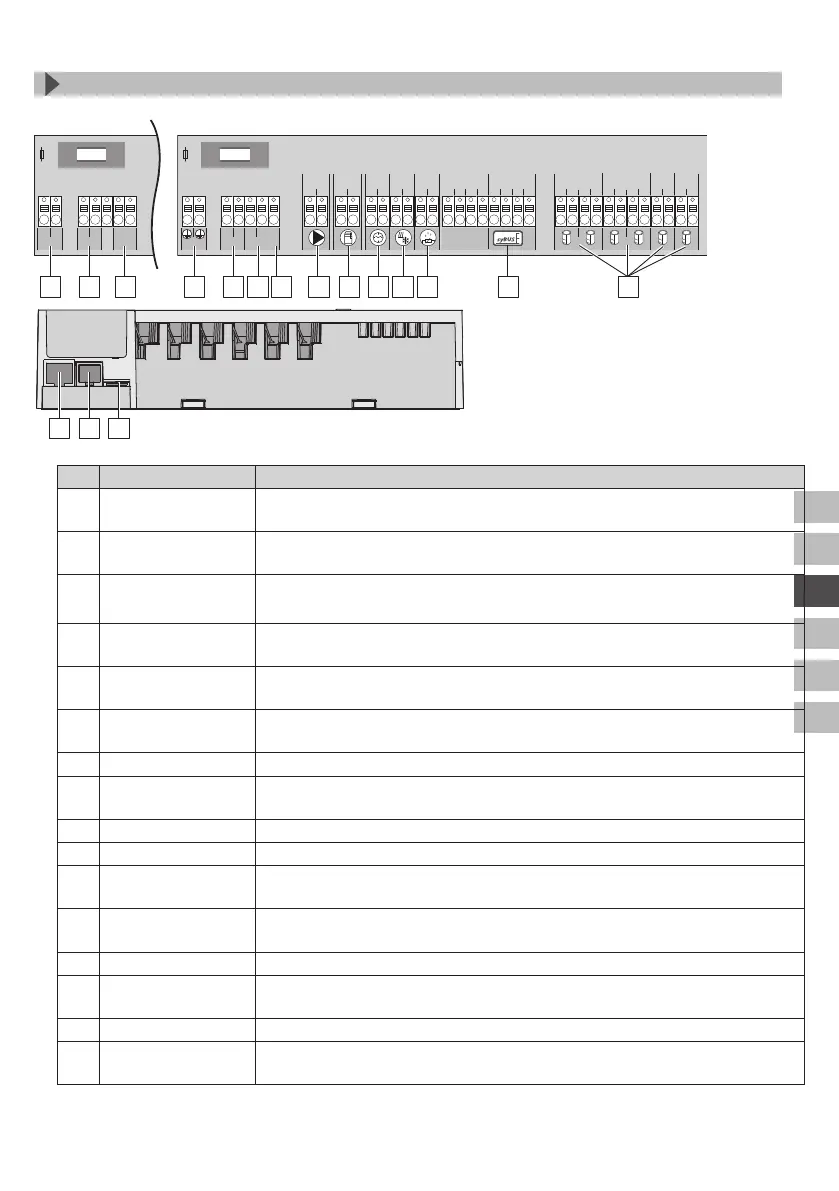

2.3 Connecteurs
N°
Connecteur Fonction
1 Transformateur
secteur
Uniquement version 24 V : connecteur pour transformateur système
2 Sortie 24 V Uniquement version 24 V : sortie pour l’alimentation, par ex., d’un
limiteur de température (mise à disposition côté montage)
3/7 Limiteur de tem-
pérature
Connecteur pour limiteur de température fourni par le client, destiné à
protéger les surfaces délicates (en option)
4 Conducteurs de
protection 1 et 2
Uniquement version 230 V : connecteurs pour le conducteur de
protection
5 Branchement
secteur N/L
Uniquement version 230 V : connecteur pour l’alimentation secteur
6 Sortie 230 V Uniquement version 230 V : utilisable en option pour approvision-
ner directement la pompe en énergie électrique
8 Pompe Connecteur pour la commande de la pompe
9 Chaudière Raccord à la commande de la chaudière ou sortie pour la fonction
pilote CO
10 ECO Entrée sans potentiel pour un minuteur externe
11 Change-over Entrée sans potentiel (selon SELV) pour signal change over externe
12 Capteur du point
de rosée
Entrée sans potentiel (selon SELV) pour capteur du point de rosée
13 syBUS Raccorde plusieurs stations de base pour l’échange global des para-
mètres système
14 Actionneurs de 6 à 18 connecteurs pour actionneurs thermiques
15 Connecteur RJ45
(en option)
Interface Ethernet pour intégrer la station de base dans le réseau
domestique
16 Connecteur RJ12 Raccord pour antenne active
17 Slot de carte
microSD
Rermet le téléchargement des mises à jour du firmware et la personna-
lisation des paramètres système.
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
L1‘
TB
L2‘
L1 L2
T2A
HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 HZ 11 HZ 12
pump
1 2
boiler
1 2
ECO
1 2
CO
1 2
H %
1 2
HZ 1 HZ 2 HZ 3 HZ 4
1 1 1 11 12 2 2 22 2
1 1 1 11 12 2 2 22 2 1 1 1 11 12 2 2 22 2
N
N
L L TB
T4AH
System BUS
B GND24V A
24 V 230 V
16 1715
21 3 4 5 6 7 8 9 10 11 12 1413
